Betriebsanleitung für das Simson Zweirad SR 1
2. Achsmutter;
3. Scheibe;
4. Bremszug;
5. Öse;
6. Schmierstellen.
3.10 Nachstellen der Lenkungs- und Radlager
;
zum nächsten Punkt
Index
Die Lenkungs- und Radlager sind mit nachstellbaren Kugellagern ausgestattet. Sie sind sorgfältig abgedichtet, so
daß weder Schmiermittel verloren gehen kann, noch Schmutz oder Nässe von außen eindringen können. Eine
lange Lebensdauer ist dadurch gewährleistet. Nur bei einer Generalüberholung des Fahrzeugs werden Räder und
Lenkung ausgebaut und zerlegt. Alle Teile werden in Benzin saubergewaschen und mit neuem Heißlagerfett,
gegebenenfalls auch mit neuen Dichtungen, wieder montiert.
Die Naben sind richtig eingestellt, wenn bei ausgebautem Rad ein eben noch fühlbares seitliches Spiel der Achse

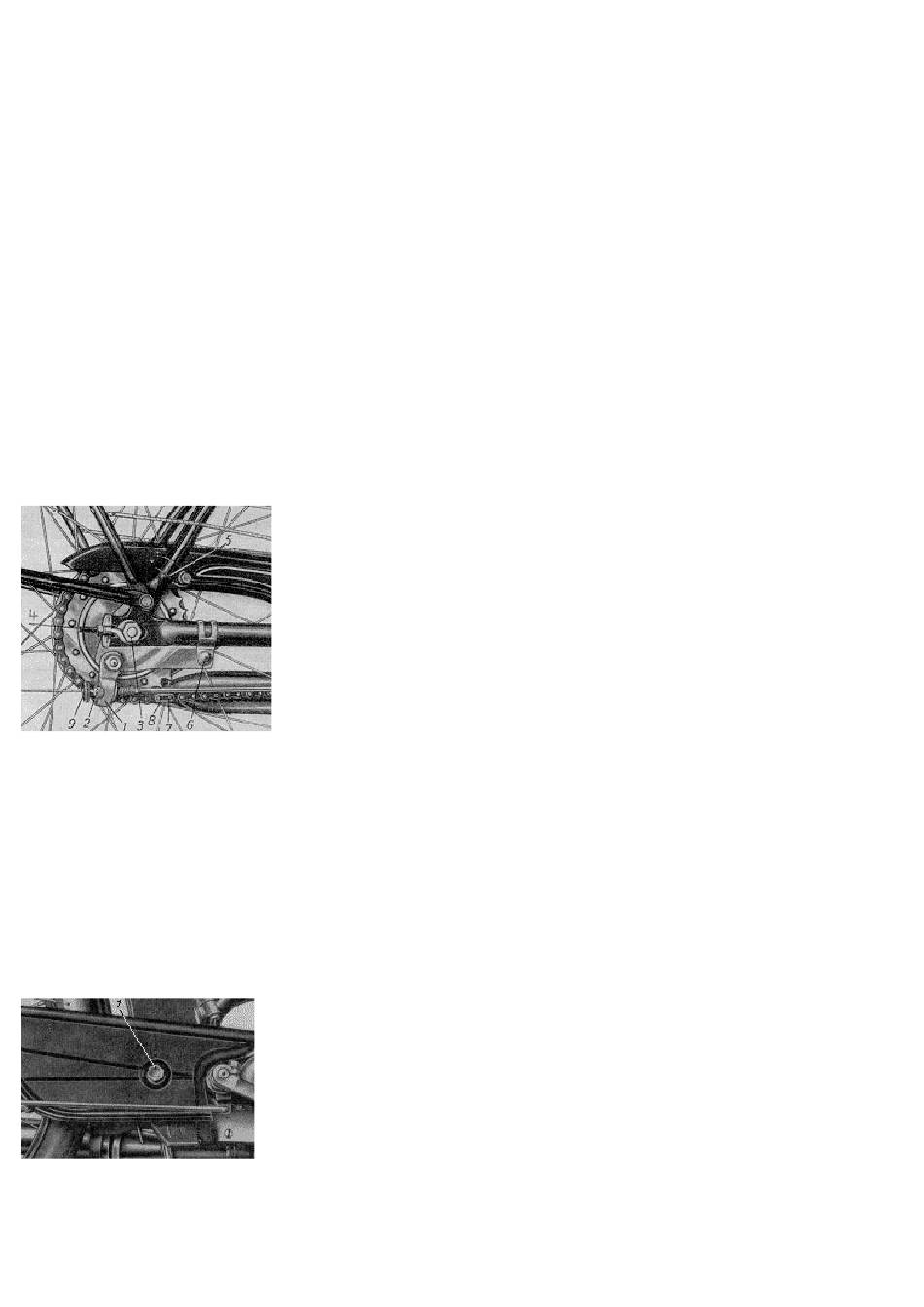

Bild 11. Hinterradlagerung und -bremse.
1. Bremsnockenhebel;
2. Einstellstück am Bremsgestänge;
3. Achsmutter;
4. Mutter am Kettenspanner;
5. Kettenschutzbefestigung;
6. Befestigung des Bremshebels;
7. Kettenschloß;
8. Verschlußfeder.
9. Rändelmutter.
Bild 12. Befestigung des Kettenschutzes.
1. Klemmschraube.
Page 18 of 30
