Betriebsanleitung für das Simson Zweirad SR 1

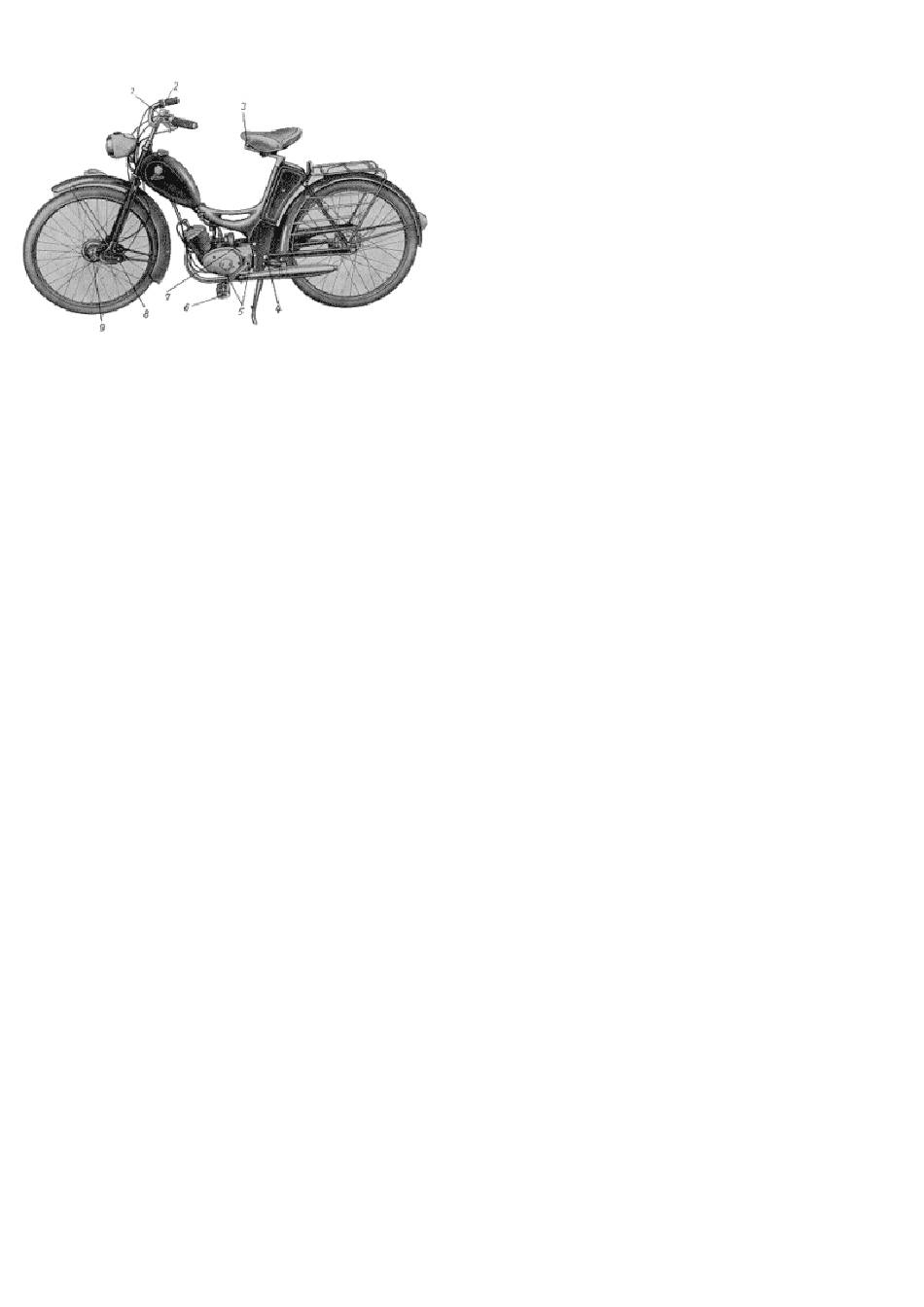

Bild 5. Schmierplan
1. Schaltdrehgriff;
2. Gasdrehgriff;
3. Sattelschmierung;
4. Hinterradschwinglager;
5. Ölablaßschraube;
6. Pedale;
7. Öleinfüllschraube;
8. 2 Preßschmierstellen Vorderradschwinge;
9. Tachoantrieb.
(Das Abschmieren der Preßschmierstellen muß mit Öl (Tankstelle, Werkstatt) erfolgen.)
3.3 Seilzüge und Tachoantriebswelle ölen
;
zum nächsten Punkt
Index
Die Seilzüge zum Vergaser, zur Kupplung, zum Schalthebel und zur Bremse sowie die Tachoantriebswelle
müssen von Zeit zu Zeit geölt werden, damit sich die Seile und die Biegsame Welle leicht in ihren Hüllen
bewegen.
Dünnflüssiges Öl, z.B. mit Benzin verdünntes Motorenöl, läßt man mittels einer Spritzkanne in den Spalt
zwischen Seil bzw. Tachowelle und Hülle einfließen, bis es am unteren Hüllenende austritt. Zu diesem Zweck
müssen die Seile an den Handgriffen ausgehängt, bzw. die Tachowelle vom Tacho gelöst werden. Es ist bei der
Montage auf richtige Einstellung der Seilzüge zu achten. (Siehe unter
3.4 Kraftstoffilter im Kraftstoffhahn reinigen
;
zum nächsten Punkt
Index
Verunreinigungen und Wassertropfen, die im Kraftstoff enthalten sind, setzen sich im Filter des Kraftstoffhahns
(Bild
) ab. Reinigen des öfteren erforderlich.
6
Arbeitsvorgang:
Kraftstoffhahn schließen.
Kraftstoffleitung abziehen.
Filterbecher abschrauben.
Filter mittels Schraubenzieher herausschrauben und in Waschbenzin ausspülen.
In umgekehrter Reihenfolge wieder zusammenbauen.
,
und
).
3.5
3.6
3.8
