Proline Prowirl F 200

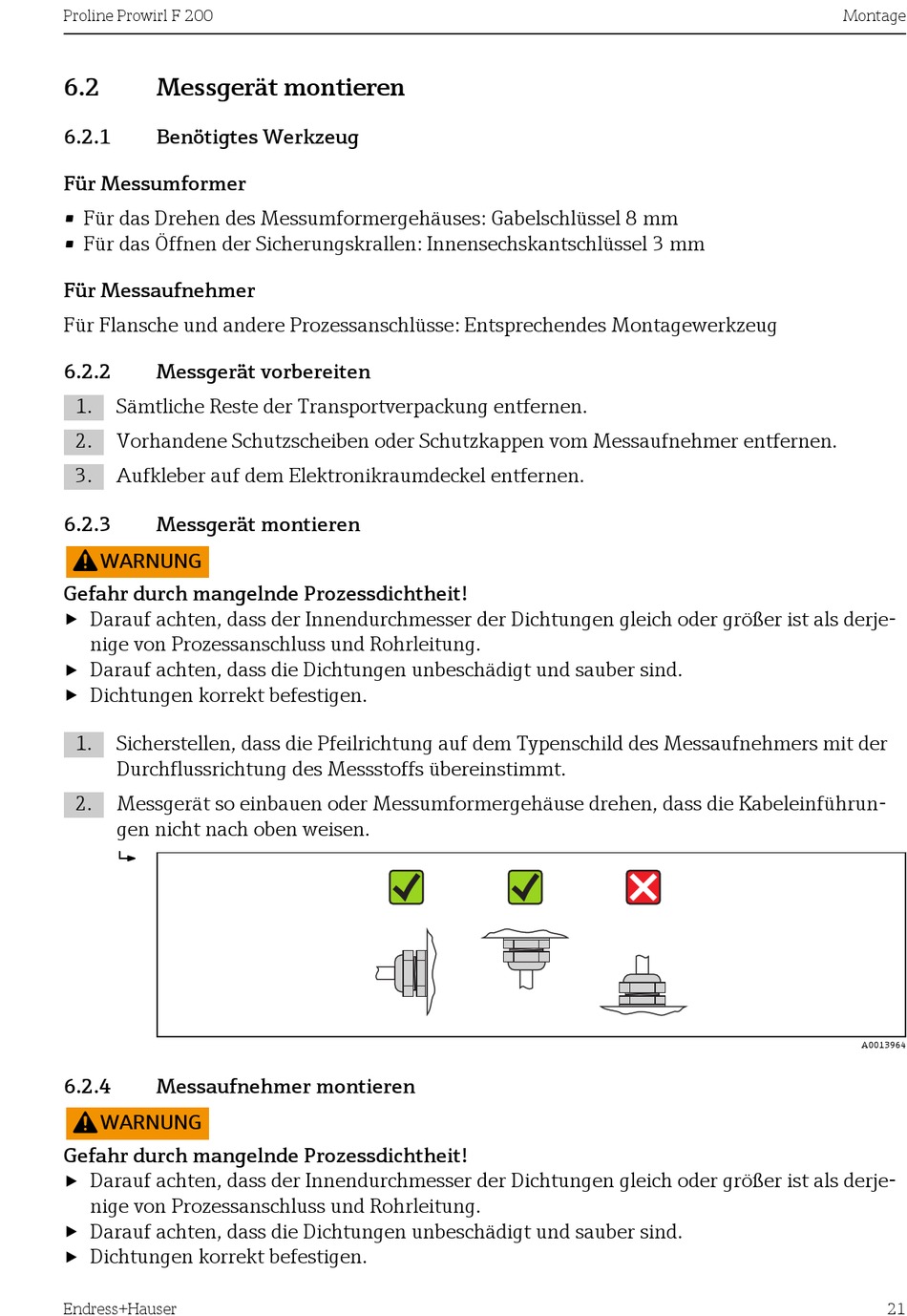

6.2 Messgerät montieren
6.2.1 Benötigtes Werkzeug
Für Messumformer
• Für das Drehen des Messumformergehäuses: Gabelschlüssel 8 mm
• Für das Öffnen der Sicherungskrallen: Innensechskantschlüssel 3 mm
Für Messaufnehmer
Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug
6.2.2 Messgerät vorbereiten
1. Sämtliche Reste der Transportverpackung entfernen.
2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen.
3. Aufkleber auf dem Elektronikraumdeckel entfernen.
6.2.3 Messgerät montieren
WARNUNG
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derje-
nige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
1. Sicherstellen, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der
Durchflussrichtung des Messstoffs übereinstimmt.
2. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinführun-
gen nicht nach oben weisen.

6.2.4 Messaufnehmer montieren
WARNUNG
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derje-
nige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
Endress+Hauser
Montage
A0013964
