Proline Prowirl F 200
6

Montage

6.1

Montagebedingungen

Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erforder-
lich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen.
6.1.1

Montageposition

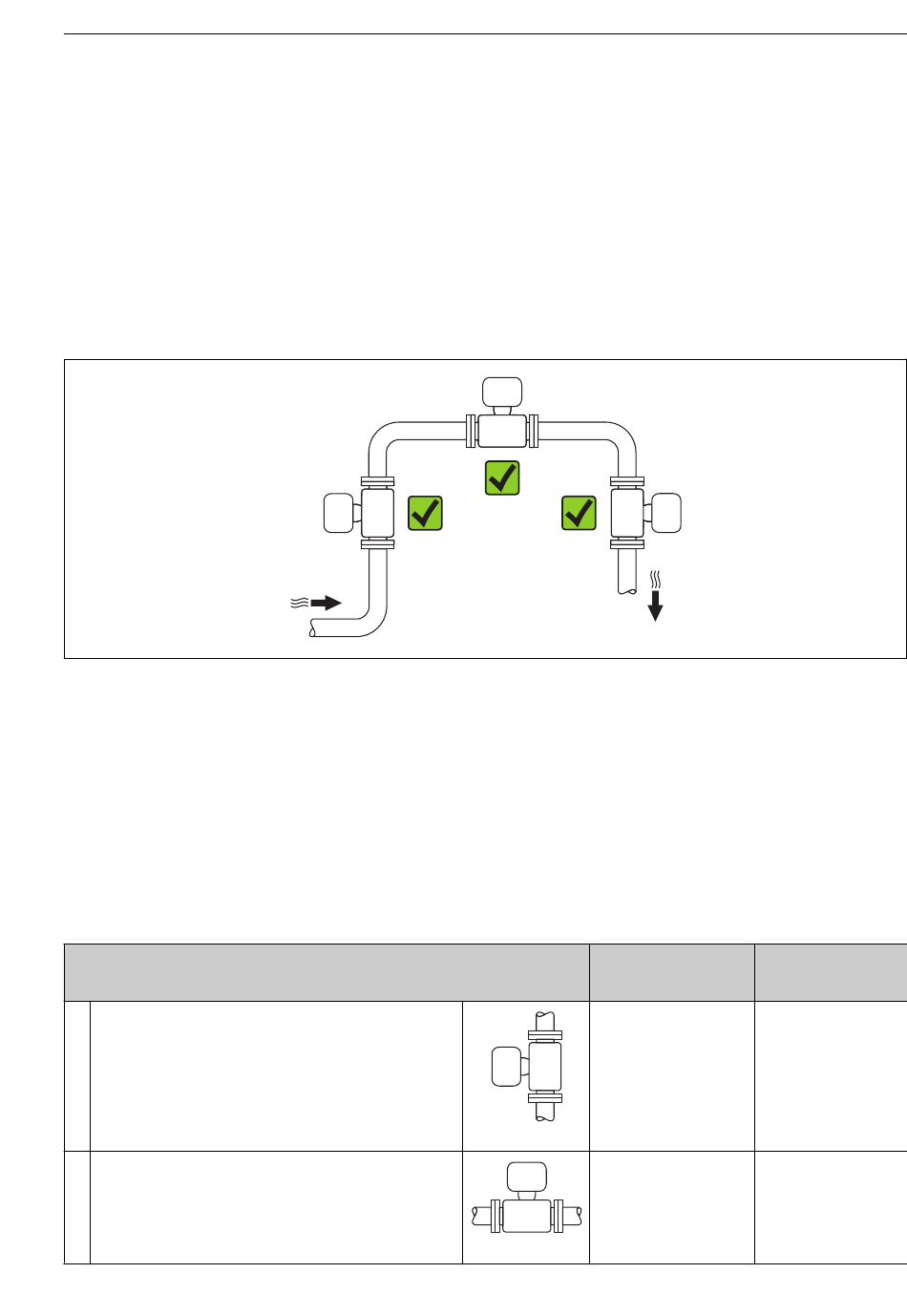

Montageort

Einbaulage

Wirbelzähler benötigen ein voll ausgeprägtes Strömungsprofil als Voraussetzung für eine kor-
rekte Volumenstrommessung.
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen.
Das Messgerät kann grundsätzlich beliebig in die Rohrleitung eingebaut werden. Dennoch fol-
gende Punkte beachten:
A Vertikale Einbaulage
B Horizontale Einbaulage Messumformerkopf oben
Endress+Hauser
Einbaulage Kompaktausfüh-
rung
1)

A0015545
2) 3)

A0015589
Montage
A0015543
Getrenntausfüh-
rung


13
