RESOL EL2
Temperaturdifferenzregler
für Systeme mit 2 Speichern
Montage- und Bedienungsanleitung
3.12 Daten-Bus
Klingeldraht,
2adrig, verdrillt

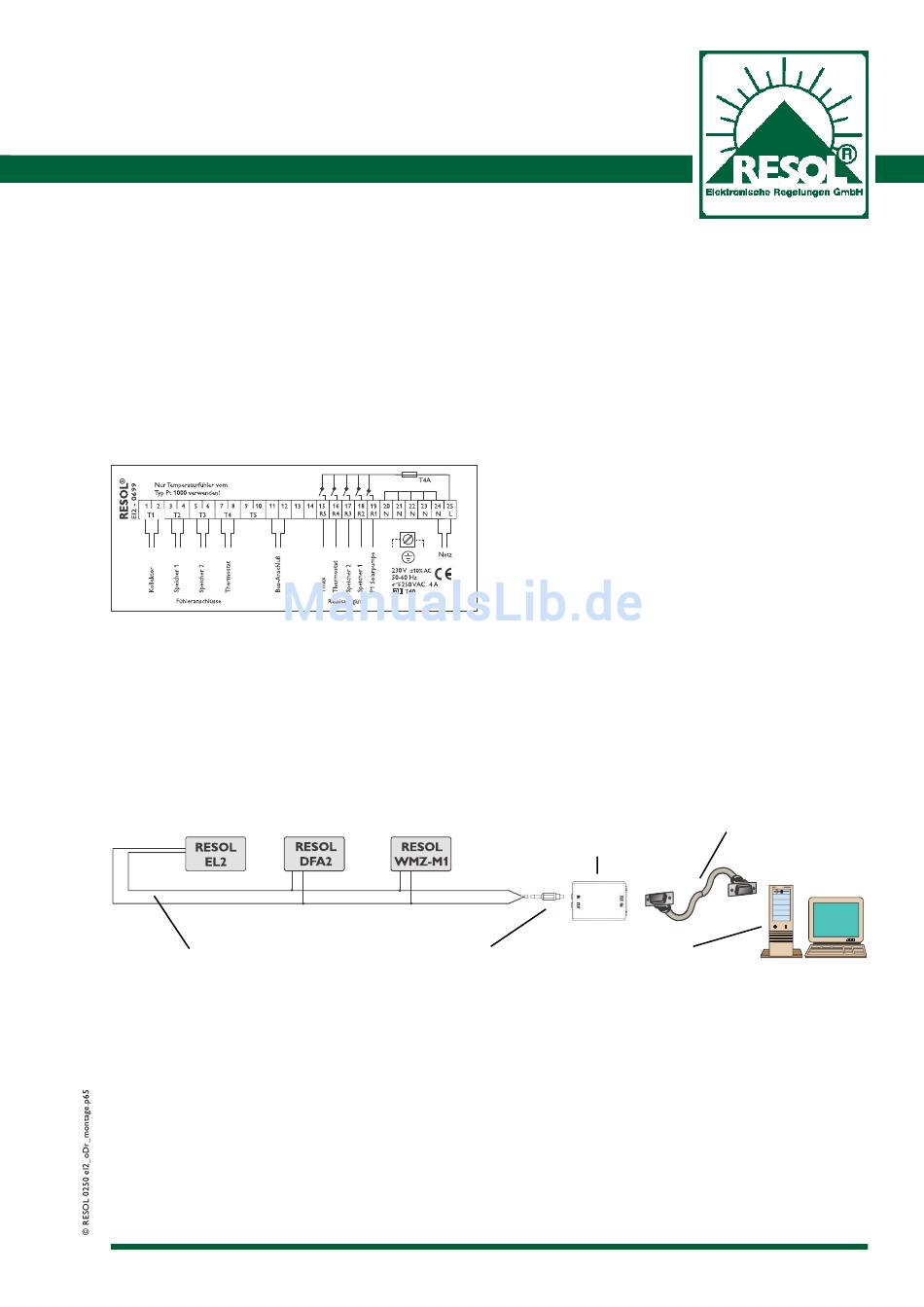

Die Skizze zeigt die möglichen Modulanschlüsse. Die
Zusatzmodule können jedoch auch einzeln nach
gezeigtem Prinzip an den Regler angeschlossen
werden.
RESOL - Elektronische Regelungen GmbH • Heiskampstr. 10 • D-45527 Hattingen • Tel.:+49 (0) 23 24/96 48-0 • Fax: +49 (0) 23 24/96 48-55
An den Klemmen 11 und 12 im Anschlusssockel des Reg-
lers befindet sich der Bus-Anschluss für die Datenübertra-
gung. Über eine Verbindungsleitung können Zusatzmodule
wie der Wärmemengenzähler RESOL WMZ-M1, die Daten-
fernanzeige RESOL DFA2 oder über den Schnittstellen-
adapter RESOL RS-COM ein PC angeschlossen werden. Als
Datenleitung kann ein handelsüblicher 2adriger Klingeldraht,
der möglichst verdrillt sein sollte, eingesetzt werden. Die
Module werden gemäß Skizze angeschlossen, wobei die je-
weilige Klemmenbelegung der entsprechenden Montage-
und Bedienungsanleitung zu entnehmen ist.
Über den Schnittstellenadapter RESOL RS-COM ist eine
Datenübertragung auf einen PC möglich. Mit Hilfe des ko-
stenlosen Auswertungstools für den Regler EL2 können die
Reglermesswerte ausgelesen, verarbeitet und visualisiert
werden. Die Software ermöglicht eine komfortable Bilanzie-
rung und Funktionskontrolle des Systems aber auch eine
Aufbereitung der Datensätze für eine Weiterverarbeitung in
anderen Anwendungsprogrammen. Das Auswertungstool
kann kostenlos von der RESOL Homepage im Internet
(www.resol.de) heruntergeladen oder direkt bei RESOL
Elektronische Regelungen GmbH komplett mit einem
Schnittstellenadapter bestellt werden.
Schnittstellenadapter RS-COM
Cinch-Stecker
eMail: technik@resol.de • Internet: http://www.resol.de
Seite 9/12
Sub-D Verbindungsleitung
PC, COM-Port
