6. Anwendungsbeispiele

Die in dieser Montage- und Bedienungsanleitung aufgeführten Anwendungsbeispieledienen zur Verdeutli-
chung der Gerätefunktionen und haben keinen Anspruch auf Vollständigkeit. Sie stellen nur eine Auswahl
der möglichen Anwendungsfälle dar.

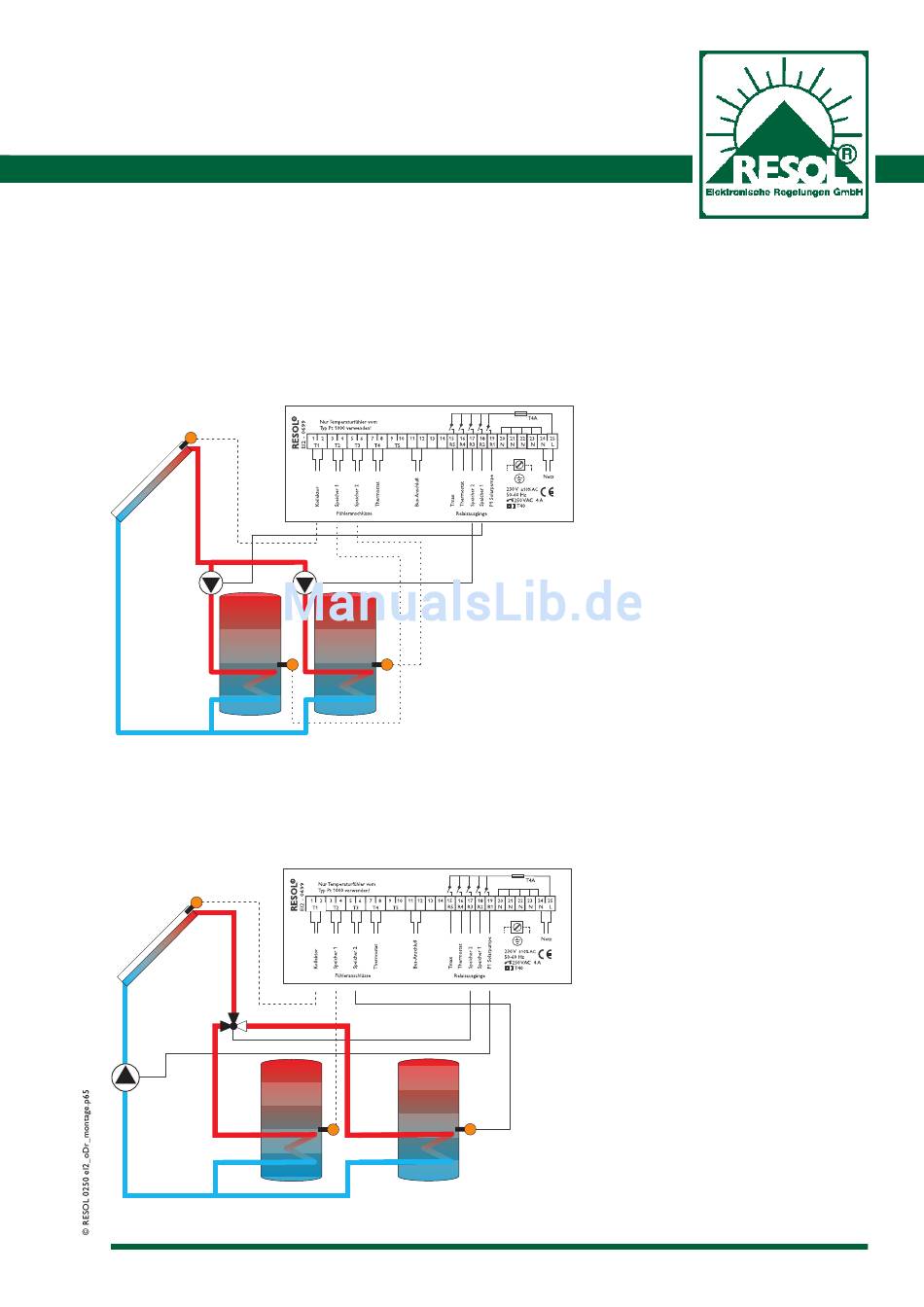

6.1 Solaranlage mit einem Kollektor und 2
Speichern (Pumpensteuerung)
6.2 Solaranlage mit einem Kollektor und 2
Speichern (Pumpe und Dreiwegeventil)
RESOL - Elektronische Regelungen GmbH • Heiskampstr. 10 • D-45527 Hattingen • Tel.:+49 (0) 23 24/96 48-0 • Fax: +49 (0) 23 24/96 48-55
eMail: technik@resol.de • Internet: http://www.resol.de
Seite 11/12
Der Regler bestimmt die von drei Fühlern
gemessenen Temperaturen T1, T2 und T3 und
vergleicht die daraus resultierende Tem-
peraturdifferenzen ∆T
mit den voreinge-
(IST)
stellten Temperaturdifferenzen ∆T
bald die Differenz größer als ½∆T
wird die entsprechende Pumpe in Betrieb
gesetzt und der zugehörige Speicher wird
höchstens bis zur eingestellten Maximal-
temperatur aufgeladen.
Dabei kann wahlweise einem der Speicher
Vorrang eingeräumt werden. Wird kein Spei-
cher bevorzugt, werden beide Speicher so-
lange unabhängig voneinander aufgeladen, bis
ihre Maximaltemperaturen erreicht sind
(Parallelladung).
Der Temperaturfühler (T4) kann als zusätz-
licher Messfühler oder für die Realisierung
einer Nachheizfunktion (vgl 6.4) eingesetzt
werden.
Der Regler bestimmt die von drei Fühlern
gemessenen Temperaturen T1, T2 und T3 und
vergleicht die daraus resultierende Tem-
peraturdifferenzen ∆T
mit den voreinge-
(IST)
stellten Temperaturdifferenzen ∆T
bald die Differenz größer als ½∆T
wird die Pumpe drehzahlgeregelt eingeschal-
tet und das Ventil entsprechend geöffnet. Die
Speicher werden höchstens bis zur einge-
stellten Maximaltemperatur aufgeladen.
Der Temperaturfühler (T4) kann als zusätz-
licher Messfühler oder für die Realisierung
einer Nachheizfunktion (vgl 6.4) eingesetzt
werden.
Achtung:
Bei diesem Hydrauliksystem ist keine
Parallelladung möglich, also Stellung des Vor-
rangschalters nur auf I oder II.
. So-
(SOLL)
ist,
(SOLL)
. So-
(SOLL)
ist,
(SOLL)
