RESOL EL2
Temperaturdifferenzregler
für Systeme mit 2 Speichern
Montage- und Bedienungsanleitung

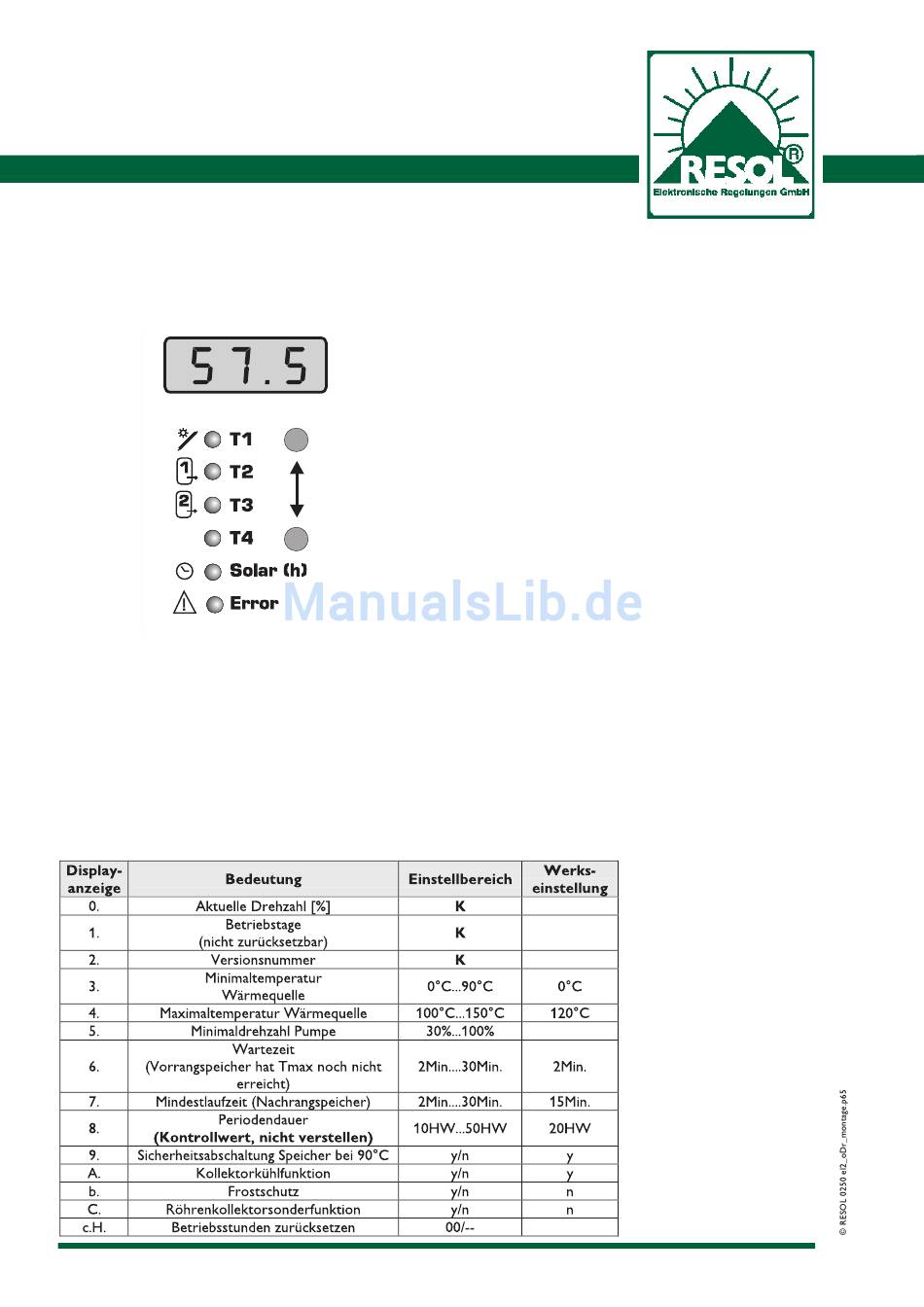

3.11 Anzeige, Kontroll- und Einstellebene
RESOL - Elektronische Regelungen GmbH • Heiskampstr. 10 • D-45527 Hattingen • Tel.:+49 (0) 23 24/96 48-0 • Fax: +49 (0) 23 24/96 48-55
Das LED-Display des Reglers zeigt jeweils den Statuswert
des über die beiden Drucktaster ausgewählten Anzeigekanals
an. Durch kurzes Betätigen des oberen oder unteren Tasters
werden die Anzeigekanäle der Reihe nach in aufsteigender
oder absteigender Reihenfolge angewählt. Über die beiden
Taster gelangt man in zwei Ebenen:
1. Ebene (Anzeigeebene)
T1
T2
T3
T4
Solar (h)
Error
2. Ebene (Kontroll- und Einstellebene)
Die zweite Ebene wird durch gleichzeitige Betätigung der
beiden Drucktaster angewählt. Wird anschließend der obe-
re oder untere Taster betätigt, werden die Kanäle der zwei-
ten Ebene durchgeschaltet.
Änderungen der Einstellwerte lassen durchführen, indem der
Kanal angewählt wird, dessen Einstellwert verändert werden
soll (Kanal 3 bis c.H.). Anschließend müssen beide Taster
gleichzeitig gedrückt werden, bis die LED T1 leuchtet. Nun
kann der Wert durch Drücken einer der beiden Taster ver-
ändert werden. Nach der Änderung müssen wieder beide
Taster gedrückt werden, bis die LED T1 erlischt. Jetzt ist der
geänderte Wert abgespeichert.
eMail: technik@resol.de • Internet: http://www.resol.de
Seite 8/12
Temperatur T1, Kollektor
Temperatur T2, Speicher 1
Temperatur T3, Speicher 2
Temperatur T4, zusätzlicher Meßfühler oder
Temperaturfühler für Thermostatfunktion
(optionale Ausführung)
Summe der solaren Betriebsstunden
Fehlermeldungen
Hinweis:
wird in der zweiten Ebe-
ne für ca. 15 Sekunden
keine Eingabe vorge-
nommen springt der Re-
gler automatisch wieder
in die Anzeigeebene.
interner Referenzwert
K = Kontrollwert
