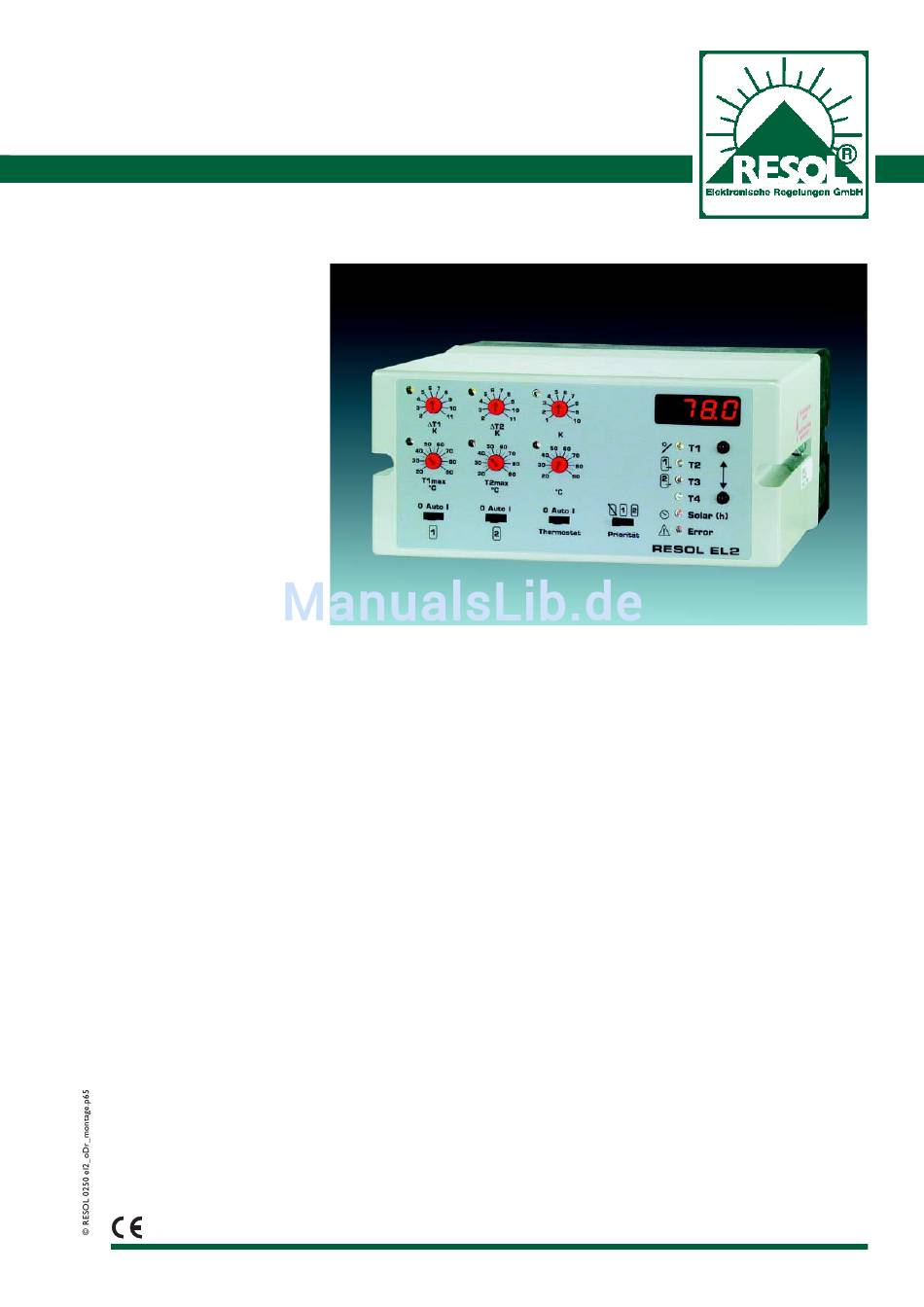

Resol EL2 Montage- Und Bedienungsanleitung

RESOL EL2
Temperaturdifferenzregler
für Systeme mit 2 Speichern
Montage- und Bedienungsanleitung
• universeller Temperatur-
differenzregler für den
Einsatz in Solar- und Heiz-
systemen mit 2 Speichern
• Intelligente Vorrangschal-
tung
• digitale Anzeige
• alle Einstellwerte für jeden
Speicher getrennt einstell-
bar
• Bus-Anschluss für Fernan-
zeige, Datenlogger, PC
• Betriebsstundenzähler
• Thermostatfunktion
Technische Daten
RESOL EL2
Gehäuse:
Kunststoff, steckbar
Schutzart:
IP40 / DIN 40050
Abmessungen:
160 x 72 x 119 mm
Umgebungstemperatur:
0 ... 40 °C
Eingänge:
4 Fühlereingänge Pt1000
Ausgänge:
5 Standardrelaisausgänge
Gesamtschaltstrom max. 4 A
Temperaturdiff. ∆ ∆ ∆ ∆ ∆T
(SOLL)
2 ...11 K, getrennt einstellbar
Temperaturbegrenzung:
20 ... 90° C
Versorgung:
210 ... 250 V (AC), 50 ... 60 Hz
Bus-Anschluss:
RESOL V-Bus, bis zu 3 Module
anschließbar
RESOL - Elektronische Regelungen GmbH • Heiskampstr. 10 • D-45527 Hattingen • Tel.:+49 (0) 23 24/96 48-0 • Fax: +49 (0) 23 24/96 48-55

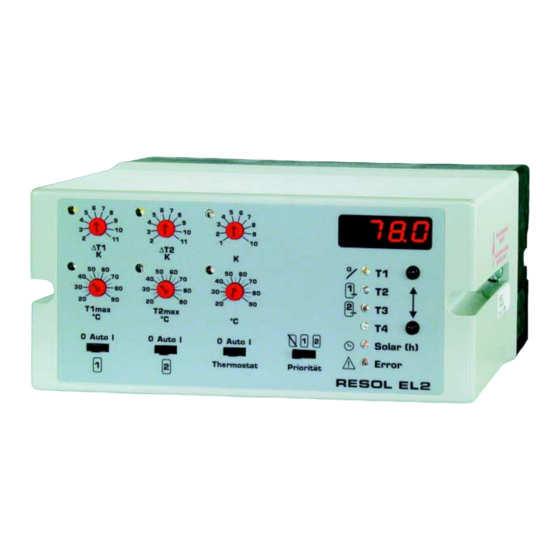

Der Regler RESOL EL2 ist ein mikroprozessorgesteuerter Temperaturdifferenzregler
für Solarsysteme mit 2 Speichern. Einem der Speicher kann Priorität eingeräumt wer-
den. Die intelligente Vorrangschaltung überprüft laufend mit Hilfe der Messwerte die
Einstrahlungsbedingungen in Relation zu den gewählten Einschaltbedingungen. Eine in-
terne Steuerung sorgt für die energetisch optimierte Ladung des Vorrangspeichers.
Temperaturdifferenz, Speicher-Maximaltemperatur und Betriebsart sind bedienungs-
freundlich für jeden Speicher getrennt einstellbar.
Über eine LED-Anzeige können mit Hilfe der Taster die Temperaturen der verschiede-
nen Messstellen abgelesen werden, ferner die solaren Betriebsstunden.
Eine Kontrollleuchte dient der Überwachung von Fühlerdefekten.
Als Stellglieder für die Speicherladung können sowohl Pumpen als auch 3-Wege- oder
Durchgangsventile verwendet werden.
Sobald alle Speicher ihre Maximaltemperaturen erreicht haben, wird vom Regler ein
Relaisausgang (Tmax, R5) eingeschaltet. Über diesen kann auch Überschusswärme noch
sinnvoll verwendet werden.
Zusätzlich ist der Regler mit einer Thermostatfunktion ausgestattet, die z. B. für eine
Nachheizung eingesetzt werden kann.
:
Bestellhinweise
RESOL EL2
RESOL EL2 - Komplettpaket
inkl. 4 Temperaturfühler Pt1000 (1 x FKP6, 3 x FRP6)
Irrtum und technische Änderungen behalten wir uns vor.
Die gezeigten Anwendungsbeispiele erheben nicht den Anspruch auf Vollständigkeit
und ersetzen nicht die fachgerechte Anlagenplanung
Irrtum und technische Änderungen behalten wir uns vor
eMail: technik@resol.de • Internet: http://www.resol.de
Seite 1/12
Artikel-Nr.
115 442 90
115 443 00
