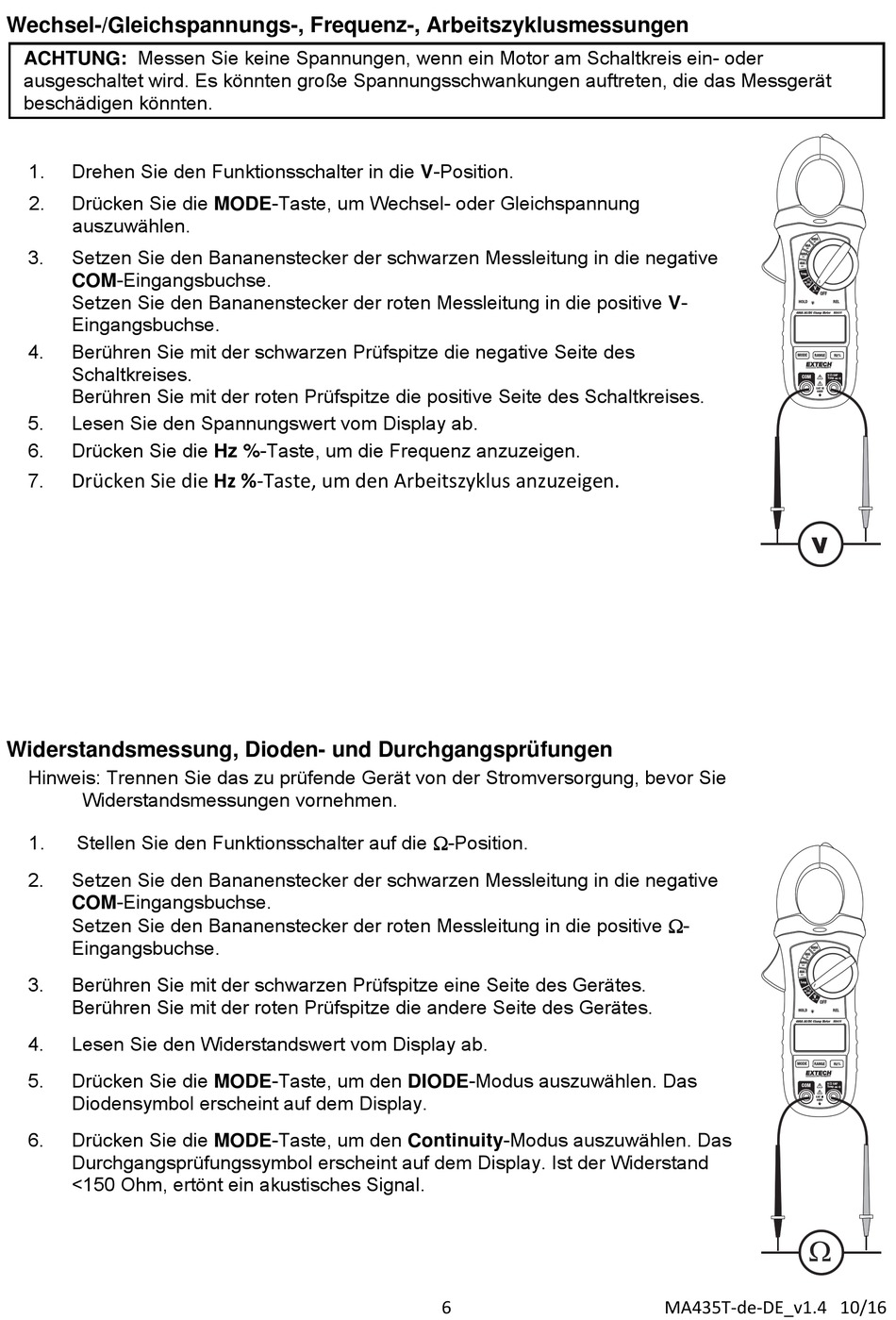

Wechsel-/Gleichspannungs-, Frequenz-, Arbeitszyklusmessungen
ACHTUNG: Messen Sie keine Spannungen, wenn ein Motor am Schaltkreis ein- oder
ausgeschaltet wird. Es könnten große Spannungsschwankungen auftreten, die das Messgerät
beschädigen könnten.
1.
Drehen Sie den Funktionsschalter in die V-Position.
2.
Drücken Sie die MODE-Taste, um Wechsel- oder Gleichspannung
auszuwählen.
3.
Setzen Sie den Bananenstecker der schwarzen Messleitung in die negative
COM-Eingangsbuchse.
Setzen Sie den Bananenstecker der roten Messleitung in die positive V-
Eingangsbuchse.
4.
Berühren Sie mit der schwarzen Prüfspitze die negative Seite des
Schaltkreises.
Berühren Sie mit der roten Prüfspitze die positive Seite des Schaltkreises.
5.
Lesen Sie den Spannungswert vom Display ab.
6.
Drücken Sie die Hz %-Taste, um die Frequenz anzuzeigen.
7.
Drücken Sie die Hz %‐Taste, um den Arbeitszyklus anzuzeigen.
Widerstandsmessung, Dioden- und Durchgangsprüfungen
Hinweis: Trennen Sie das zu prüfende Gerät von der Stromversorgung, bevor Sie
Widerstandsmessungen vornehmen.
Stellen Sie den Funktionsschalter auf die -Position.
1.
2.
Setzen Sie den Bananenstecker der schwarzen Messleitung in die negative
COM-Eingangsbuchse.
Setzen Sie den Bananenstecker der roten Messleitung in die positive -
Eingangsbuchse.
3.
Berühren Sie mit der schwarzen Prüfspitze eine Seite des Gerätes.
Berühren Sie mit der roten Prüfspitze die andere Seite des Gerätes.
4.
Lesen Sie den Widerstandswert vom Display ab.
5.
Drücken Sie die MODE-Taste, um den DIODE-Modus auszuwählen. Das
Diodensymbol erscheint auf dem Display.
6.
Drücken Sie die MODE-Taste, um den Continuity-Modus auszuwählen. Das
Durchgangsprüfungssymbol erscheint auf dem Display. Ist der Widerstand
<150 Ohm, ertönt ein akustisches Signal.
6
MA435T‐de‐DE_v1.4 10/16
