Pfostenmontage - Optex AX-100TFR Installationshinweise

3-2

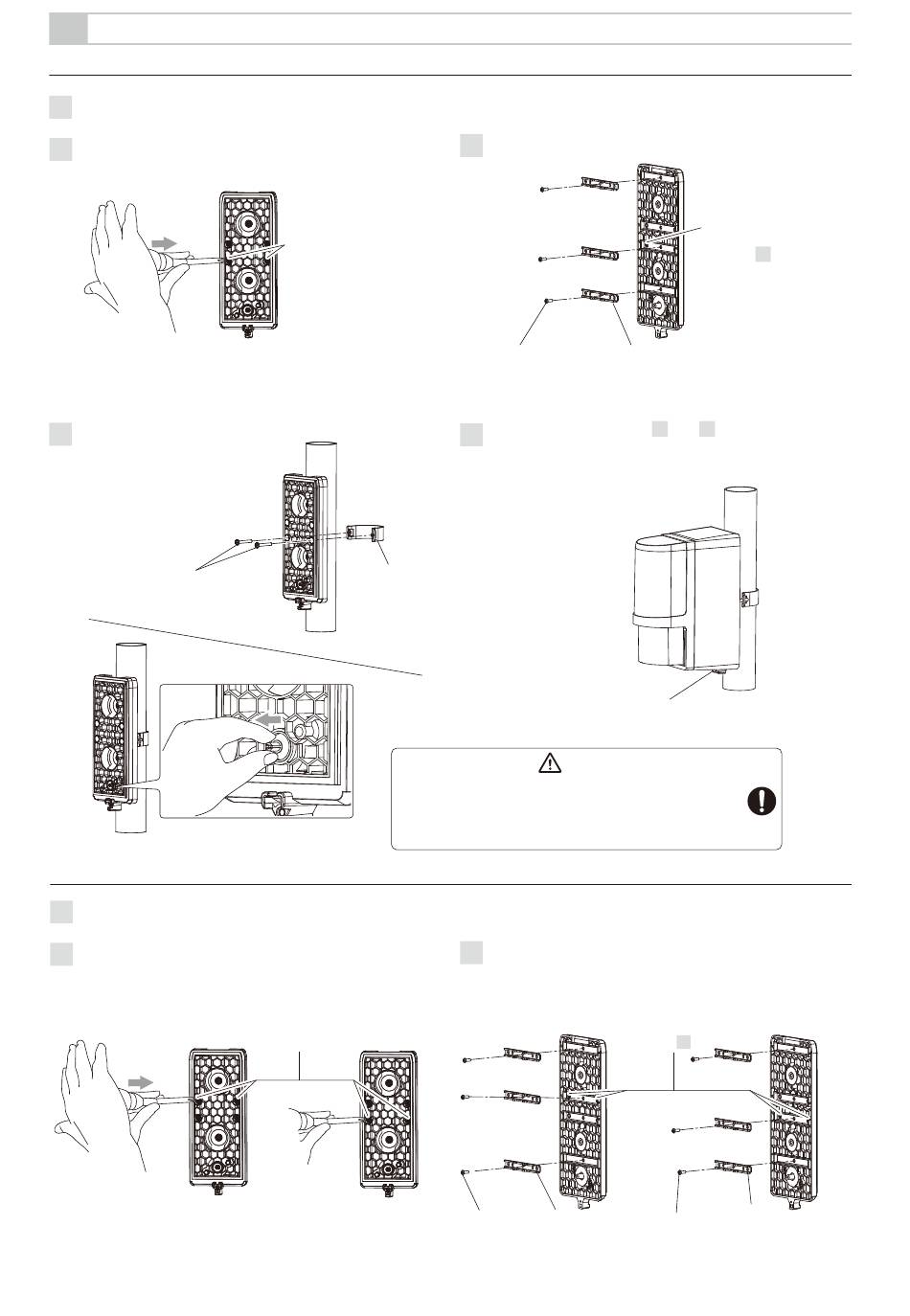

PFOSTENMONTAGE

-Einzelner Satz
Entfernen Sie das Chassis vom Rückkasten.
1
Stanzen Sie die Ausbrechlöcher wie dargestellt
2
mit einem Schraubenzieher oder Ähnlichem aus.
Befestigen Sie das Chassis am Pfosten.
4
M4x30 Schraube
(beiliegend)
-Zwei Detektoren in entgegengesetzter Richtung
Entfernen Sie das Chassis vom Rückkasten.
1
Stanzen Sie die Ausbrechlöcher wie dargestellt
2
mit einem Schraubenzieher oder Ähnlichem aus.
Detektor 1
Stanzen Sie zwei
Löcher horizontal
nebeneinander aus.
U-Halter
(beiliegend)
Wackeln Sie nach Montage an der Wand mit Daumen
und Zeigefinger an der Sabotagehülse, um
sicherzustellen, dass der Tamper (Sabotage) richtig
funktioniert.
Wählen Sie
unterschiedliche
Detektor 2
Ausbrechlöcher
aus.
Montieren Sie drei Pfostenmontagehalterungen an
3
das Chassis.
M3x8 Schraube Pfostenmontagehalterung
(beiliegend) (beiliegend)
Führen Sie die Schritte 3 bis 6 aus Abschnitt "3-1"
5
durch, um den Drahtlossender und die Batterien
im Rückkasten anzubringen, und montieren Sie
den Rückkasten dann an das
Chassis.
Ziehen Sie die
Rückkasten-Sicherungsschraube fest.
Vorsicht
Montieren Sie drei Pfostenmontagehalterungen
3
an das Chassis.
Detektor 1
M3x8 Pfostenmon-
Schraube tagehalterung
(beiliegend) (beiliegend)
DE-6
Montieren Sie die
Halterung an den
ausgestanzten
Löchern aus
Schritt 2 .
Montieren Sie die
Halterung an den
ausgestanzten
Detektor 2
Löchern aus
Schritt 2 .
M3x8 Pfostenmon-
Schraube tagehalterung
(beiliegend) (beiliegend)
