Einsatz planen
3.4 Einbaulagen und Befestigung
3.4.2
Einbauhinweise Edelstahlfront
Bevor Sie das Gerät einbauen, beachten Sie folgende zusätzliche Einbauhinweise:
● Achten Sie darauf, dass das Gerät von hinten zugänglich ist.
● Achten Sie darauf, dass der Einbauausschnitt gratfrei ist.
● Achten Sie beim Einbau in einen Schaltschrank darauf, dass im Betrieb die zulässigen
● Kontrollieren Sie die Dichtung am Gerät. Bauen Sie das Gerät nur mit Dichtung ein.
● Bauen Sie das Gerät nur mit dem beiliegenden Spannrahmen und den beiliegenden
3.4.3
Zulässige Einbaulagen
Zulassung
Für das Gerät ist nur eine bestimmte Einbaulage zugelassen.

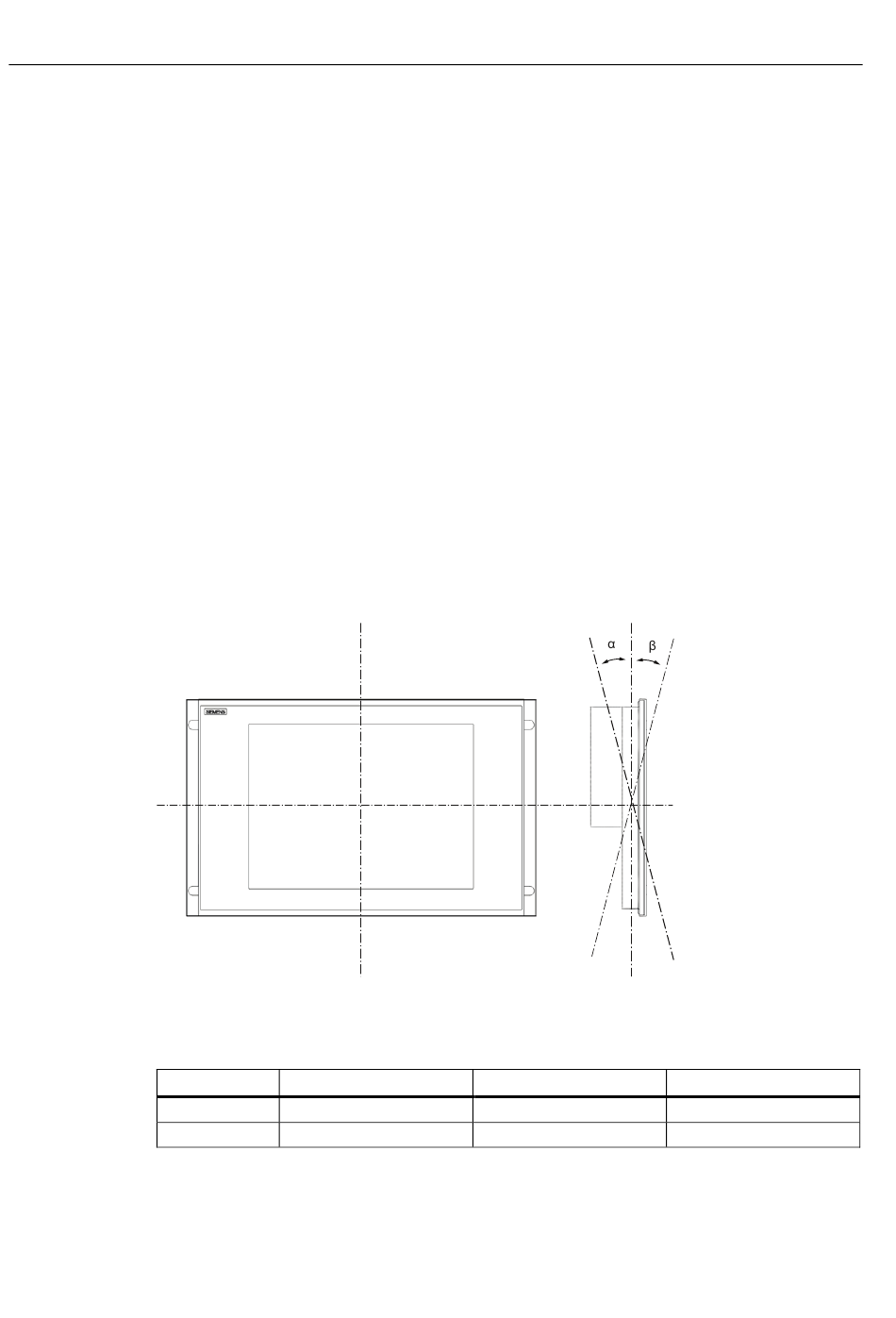

Bild 3-1
Tabelle 3- 1 Zulässige Abweichungen von der senkrechten Einbaulage
TFT
12"; 15"
19"
1)
30
Umgebungsbedingungen am Gerät eingehalten werden, insbesondere die
Umgebungstemperaturen. Berücksichtigen Sie dabei, dass Edelstahl-Schaltschränke
einen schlechteren Wärmeleitwert haben als z. B. Aluminiumgehäuse.
Spannklemmen ein.
Einbaulage
Temperatur
bis 50 °C
bis 45 °C
Bei einer Gesamtbelastung der Steckplätze von maximal 15 W
Winkel A
20°
1)
20°
Winkel B
20°
20°
SIMATIC HMI IPC677C
Betriebsanleitung, 04/2013, A5E02722709-04
