11.7.3
Einbauen von PCI-/PCIe-Karten
11.7.3.1
Hinweise zu den Baugruppen
Das Gerät ist für den Einsatz von Baugruppen gemäß PCI-Spezifikation V 2.2 ausgelegt.
Betreibbar sind 5 V 32 Bit PCI-Baugruppen, Universal (5 V & 3,3 V) 32 Bit PCI-Baugruppen
und PCI Express x16-Baugruppen. Die zulässigen Abmessungen für Baugruppen finden Sie
im Kapitel Maßbilder für den Einbau von Erweiterungsbaugruppen (Seite 195).
11.7.3.2
Erweiterungsbaugruppen aus-/einbauen
Vorbereitung
Trennen Sie das Gerät vom Netz.
Erweiterungsbaugruppe einbauen

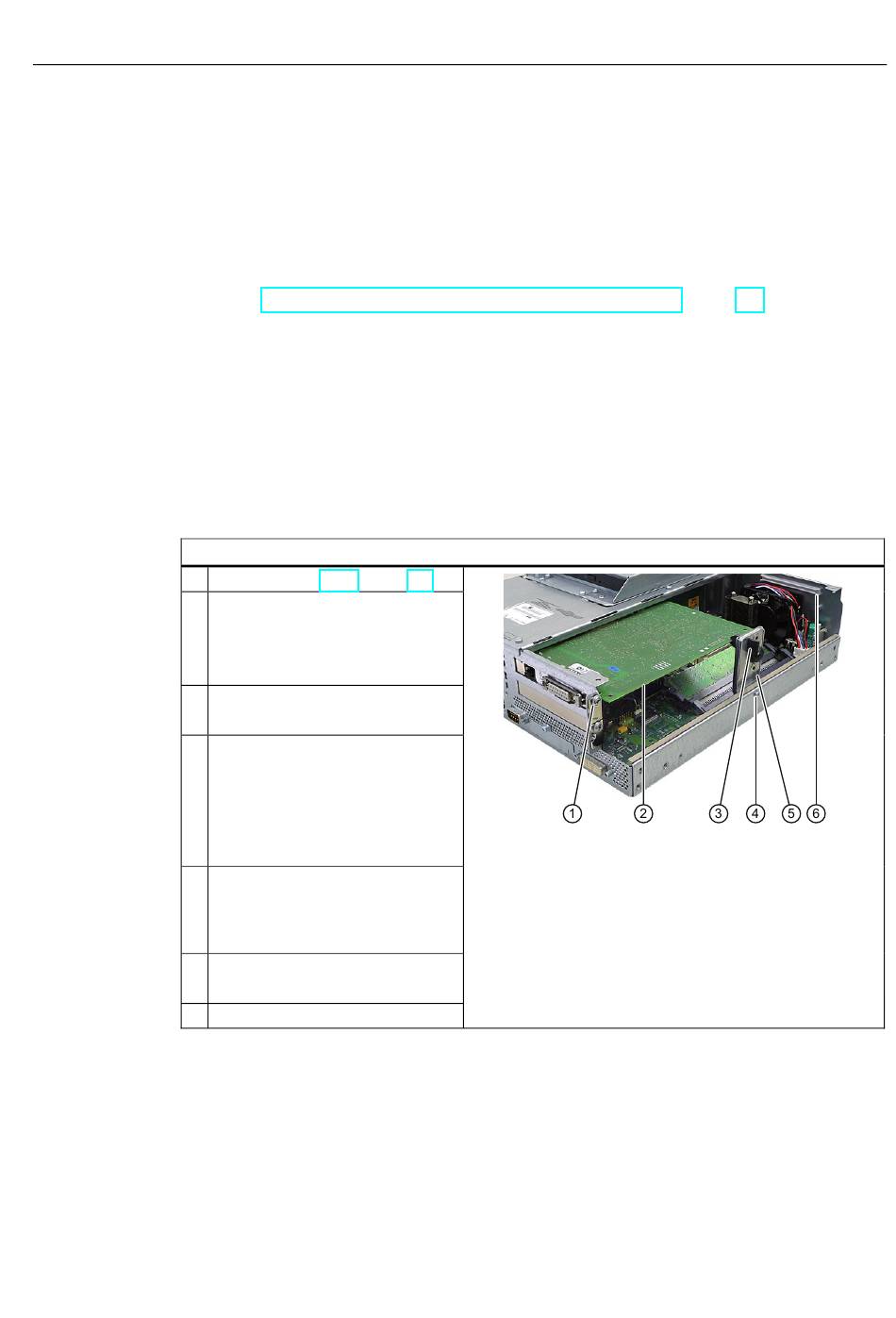

Arbeitsschritte zum Einbau einer Erweiterungsbaugruppe (PCI-/PCI express-Karte):
1
2
3
4
5
6
7
SIMATIC HMI IPC677C
Betriebsanleitung, 04/2013, A5E02722709-04
Öffnen Sie das Gerät (Seite 121).
Lösen Sie die Befestigungs-
④
schraube
und nehmen Sie den
Baugruppenniederhalter
heraus.
Bauen Sie das Slot-Blech
vorgesehenen Steckplatz ab.
Setzen Sie die
②
Erweiterungsbaugruppe
den vorgesehenen Steckplatz.
Beachten Sie bei langen
PCI-Baugruppen die
⑥
Führungsschiene
.
Bauen Sie den
Baugruppenniederhalter ein und
setzen Sie das Schieberelement
③
ein.
Schrauben Sie das Slot-Blech
der Erweiterungsbaugruppe fest.
Schließen Sie das Gerät.
⑤
①
am
auf
①
Instandhalten und Warten
11.7 Erweiterung und Parametrierung
125
