Instandhalten und Warten
11.8 Hardwarekomponenten aus-/einbauen

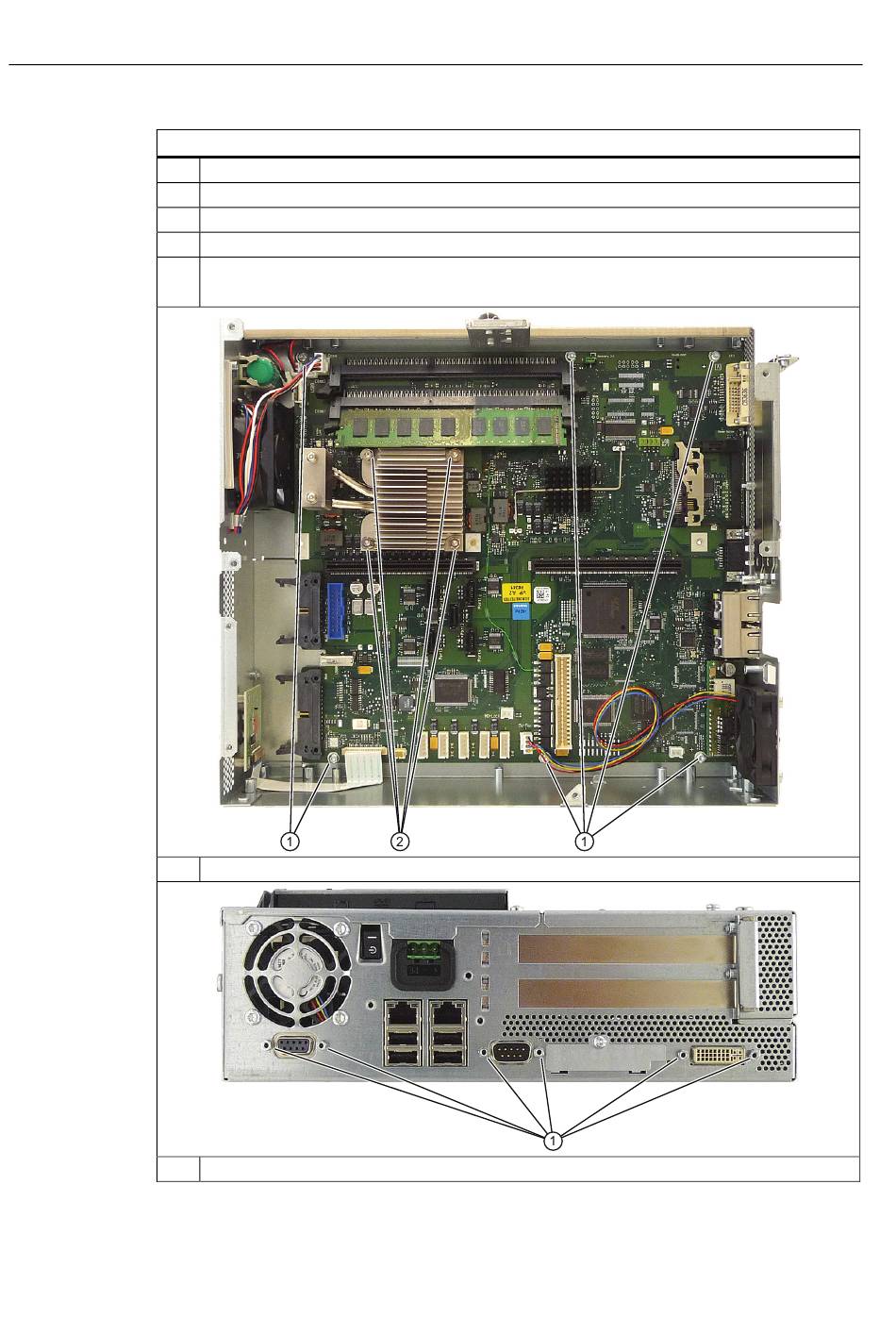

Arbeitsschritte zum Ausbau der Grundplatine
3
5
4
6
7
8
9
144
Bauen Sie die Stromversorgungs-Abdeckung aus.
Bauen Sie die Stromversorgung aus.
Bauen Sie die Busplatine aus.
Ziehen Sie alle Kabel von der Grundplatine ab und notieren Sie deren Zuordnung.
Drehen Sie die Schrauben
Entfernen Sie den Prozessor-Kühlkörper.
Drehen Sie die Sechskantbolzen (6 Stück) an den Schnittstellen heraus.
Nehmen Sie die Grundplatine heraus.
①
(6 Stück) und anschließend die Schrauben
②
(4 Stück) heraus.
