11.6
Bedieneinheit von Rechnereinheit trennen
Sie trennen die Bedieneinheit von der Rechnereinheit z. B. zur Reparatur oder zum
Austausch der Bedieneinheit.
Vorgehensweise
1. Trennen Sie das Gerät vom Netz.
2. Öffnen Sie den Schaltschrank. Das Gerät ist nun von hinten zugänglich.
3. Um die Rechnereinheit (1) abzuklappen: Lösen Sie die vier unverlierbaren
4. Klappen Sie die Rechnereinheit (1) ab. Die Anschlüsse an der Rückwand der
5. Lösen Sie die Kabel und das USB-Kabel zwischen Rechnereinheit und Bedieneinheit.
6. An der Rechnereinheit sind zwei Montageschienen angeschraubt, deren abgewinkelte
SIMATIC HMI IPC677C
Betriebsanleitung, 04/2013, A5E02722709-04
Rändelschrauben (2), mit denen die Rechnereinheit an der Rückseite der Bedieneinheit
(3) befestigt ist.

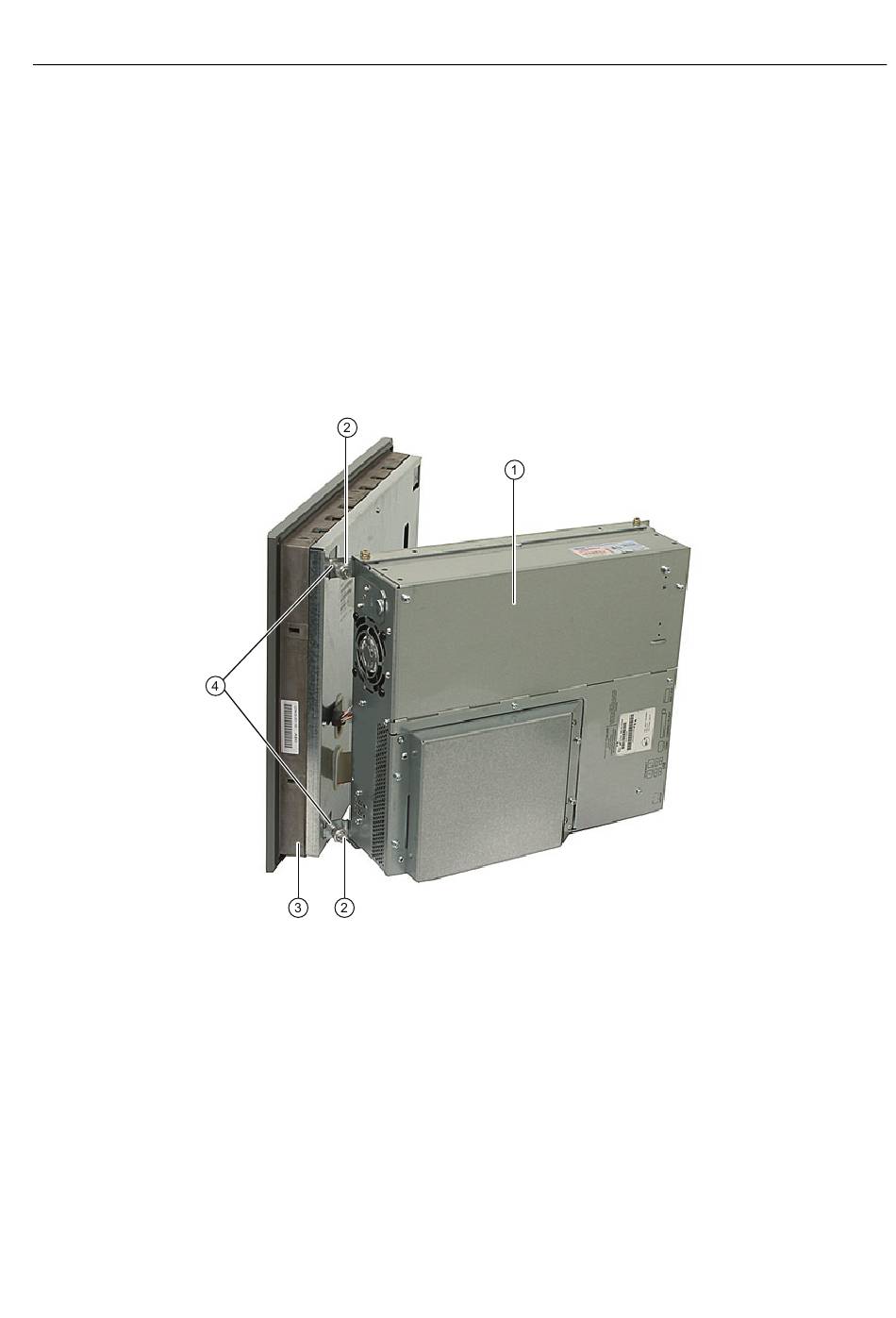

Bild 11-1
Bedieneinheit von Rechnereinheit trennen
Bedieneinheit (3) sind nun zugänglich.
Laschen (4) in entsprechende Aussparungen in der Bedieneinheit eingehängt sind.
Heben Sie die Rechnereinheit senkrecht aus diesen Aussparungen heraus.
Instandhalten und Warten
11.6 Bedieneinheit von Rechnereinheit trennen
119
