3
Funktion
3.1
Bestimmungsgemäße Verwendung
Das RFID-Modul darf nur in Verbindung mit Ladereglern der Firma Bender GmbH & Co. KG verwendet werden.
Das Modul ist eine separate Platine, welche die Interaktion zwischen Benutzer und Ladesystem ermöglicht.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
Dieses Dokument ist zusammen mit den Handbüchern der verwendeten Ladereglern zu verwenden, die
hier heruntergeladen werden können: https://www.bender.de/service-support/downloadbereich
3.2
Funktionsbeschreibung
Das RFID-Modul wird, in Verbindung mit dem Laderegler, innerhalb eines Ladesystems zur Autorisierung von
Ladetransaktionen verwendet.
Die RFID-Frequenz ist 13,56 MHz. Der verwendete PN532 Near Field Communication (NFC)-Controller für
kontaktlose Kommunikation unterstützt nahezu alle RFID/NFC-Kommunikationsmedien auf dieser Frequenz.
Aktuell können lediglich passive Tags mit einer UID gelesen werden. Weitere Funktionen sind auf Anfrage
möglich.

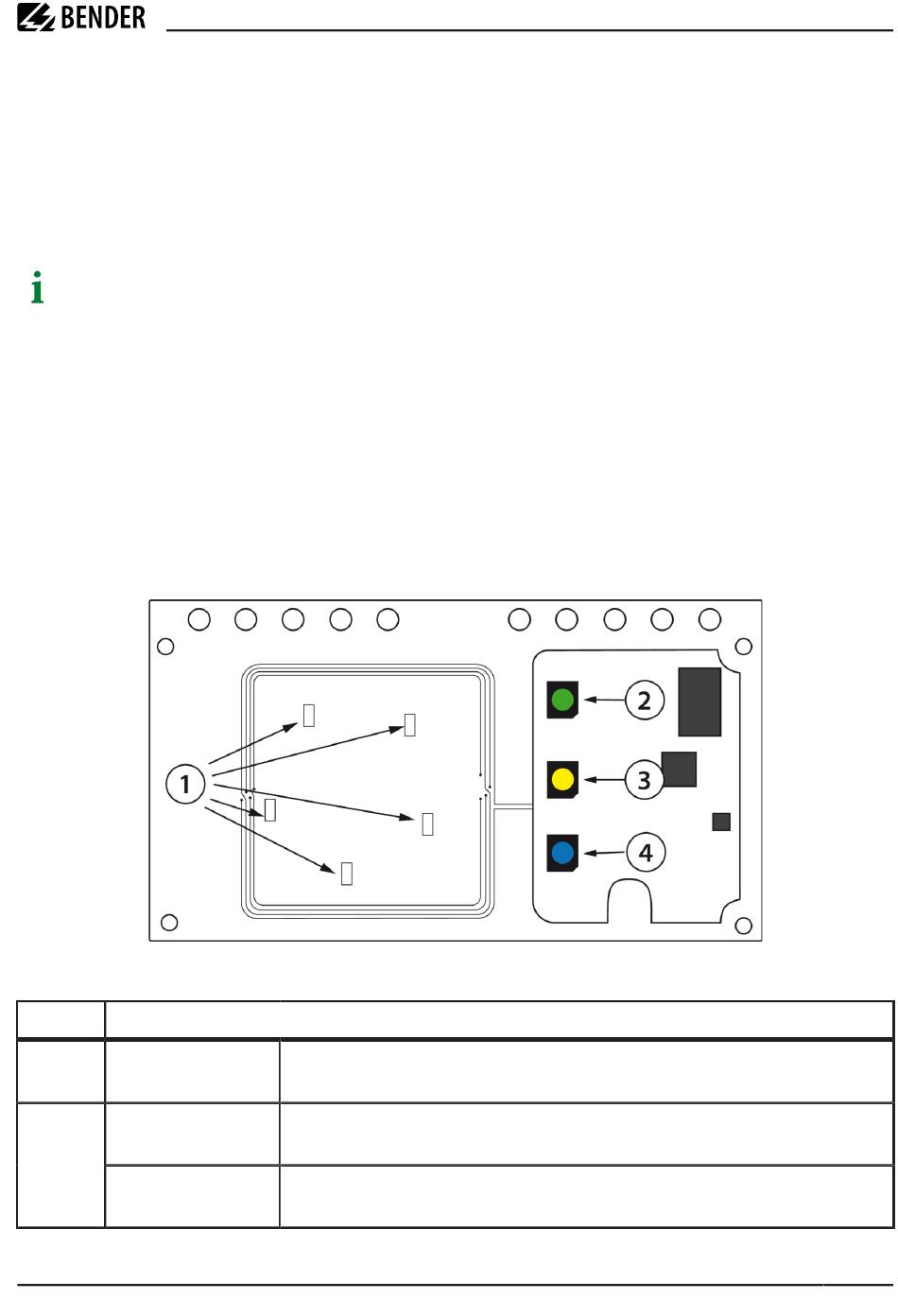

3.3
LED-Status
Abbildung ähnlich
LED
1
leuchtet parallel zu 3
dauerhaft leuchtend
2
langsam blinkend
• Autorisierungsprozess läuft
• Signalisierung der aktuellen Autorisierung durch kreisförmige Lichtmuster
• Ladesystem frei
• kein Fahrzeug verbunden
• Ladesystem frei
• Fahrzeug verbunden
Status
RFID117-L1_D00422_01_M / 08.2023
RFID117-L1
7
