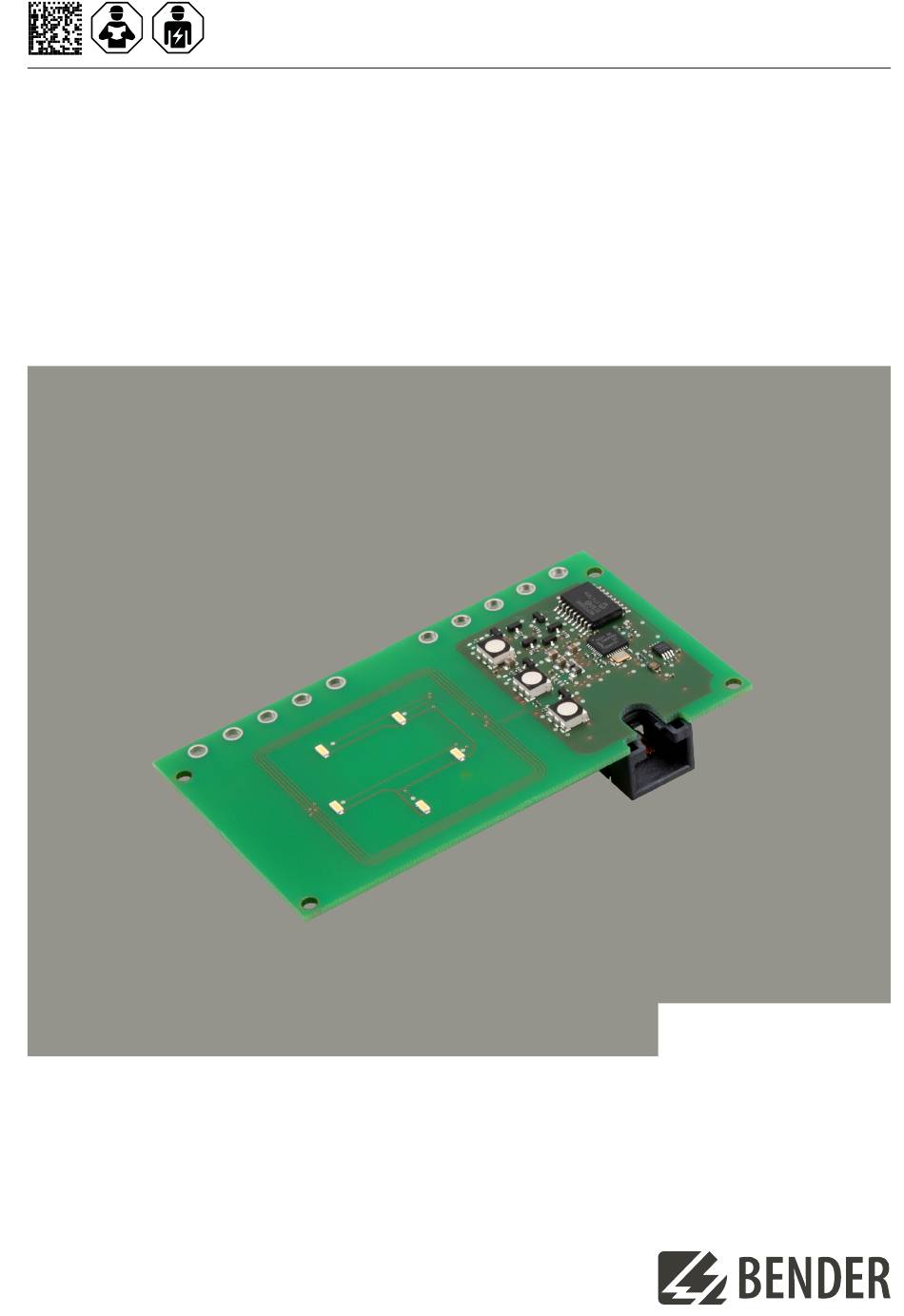

- Seite 1 Handbuch DE RFID117-L1 Zur Nutzung in Kombination mit Ladereglern für Elektrofahrzeuge, Wallboxen oder für Ladepunkte an Straßenleuchten Abbildung ähnlich RFID117-L1_D00422_01_M / 08.2023...
- Seite 2 Benutzung des Handbuchs..........................3 Kennzeichnung wichtiger Hinweise und Informationen..............3 Zeichen und Symbole............................3 Service und Support............................3 Schulungen und Seminare...........................3 Lieferbedingungen............................4 Kontrolle, Transport und Lagerung......................4 Gewährleistung und Haftung........................4 Entsorgung von Bender-Geräten.......................5 1.10 Sicherheit................................5 Gerätespezifische Sicherheitshinweise............6 Funktion......................7 Bestimmungsgemäße Verwendung......................7 Funktionsbeschreibung..........................7 LED-Status................................7 Betrieb..................................
- Seite 3 Temperaturbereich Recycling RoHS Richtlinien Service und Support Informationen und Kontaktdaten zu Kunden-, Reparatur- oder Vor-Ort-Service für Bender-Geräte sind unter www.bender.de > service-support > schnelle-hilfe einzusehen. Schulungen und Seminare Regelmäßig stattfindende Präsenz- oder Onlineseminare für Kunden und Interessenten: www.bender.de > Fachwissen > Seminare.
- Seite 4 Allgemeine Hinweise Lieferbedingungen Es gelten die Liefer- und Zahlungsbedingungen der Firma Bender GmbH & Co. KG. Sie sind gedruckt oder als Datei erhältlich. Für Softwareprodukte gilt: „Softwareklausel zur Überlassung von Standard-Software als Teil von Lieferungen, Ergänzung und Änderung der Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Die Elektroindustrie Elektroindustrie"...
- Seite 5 RFID117-L1 Entsorgung von Bender-Geräten Beachten Sie die nationalen Vorschriften und Gesetze zur Entsorgung des Gerätes. Weitere Hinweise zur Entsorgung von Bender-Geräten unter www.bender.de > Service & Support 1.10 Sicherheit Die Verwendung des Geräts außerhalb der Bundesrepublik Deutschland unterliegt den am Einsatzort geltenden Normen und Regeln.
- Seite 6 Gerätespezifische Sicherheitshinweise Gerätespezifische Sicherheitshinweise HINWEIS Das RFID-Modul entspricht den einschlägigen harmonisierten Normen, um die Anforderungen der Funkanlagenrichtlinie (siehe Kapitel "Konformitätserklärungen") zu erfüllen. Es liegt in der Verantwortung des Inverkehrbringers des Gesamtsystems, auch dafür die Konformität mit dieser und ggf. weiteren gesetzlichen Anforderungen sicherzustellen. WARNUNG Sehr helle RGB-LEDs Sehbeeinträchtigung! Es ist darauf zu achten, dass nicht direkt in die RGB-LEDs geschaut wird.
- Seite 7 Funktion Bestimmungsgemäße Verwendung Das RFID-Modul darf nur in Verbindung mit Ladereglern der Firma Bender GmbH & Co. KG verwendet werden. Das Modul ist eine separate Platine, welche die Interaktion zwischen Benutzer und Ladesystem ermöglicht. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
- Seite 8 Funktion Status dauerhaft leuchtend • Ladesystem reserviert • kein Fahrzeug verbunden langsam blinkend • Ladesystem reserviert • Fahrzeug verbunden schnell blinkend • Austausch von Daten aus dem Backend • warten auf Autorisierung langsam blinkend • Ladevorgang autorisiert • Fahrzeug wird geladen schnell blinkend •...
- Seite 9 RFID117-L1 Maße und Montage Maße Maße in mm; Toleranz gemäß ISO 2768-m Rote Markierungen: mögliche Befestigungsstellen Montage Das RFID-Modul wird unter einem halbtransparenten Teil des Ladesystem-Gehäuses angebracht. Es ist mit einem Abstand von mindestens 20 mm zu jeglichen Metalloberflächen oder Metallteilen anzubringen, um eine optimale Leseleistung zu gewährleisten.
- Seite 10 Technische Daten Technische Daten Tabellarische Daten Isolationskoordination nach IEC 60664-1/IEC 60664-3 Bemessungsspannung 12,5 V Verschmutzungsgrad Bemessungsstoßspannung 800 V Bemessungsisolationsspannung 12,5 V Höhe ≤ 2 000 m über NN Nennspannung / Nennstrom Nennspannung DC 3,3 / 5 V ± 5 % Toleranz Nennspannung Nennstrom 140 / 64 mA...
- Seite 11 UK Declaration of Conformity Hereby, Bender GmbH & Co. KG declares that this device is in compliance with Radio Equipment Regulations 2017 (S.I. 2017/1206). The full text of the UK declaration of conformity is available at the following internet address: https://www.bender.de/fileadmin/content/Products/UKCA/UKCA_RFID11x.pdf...
