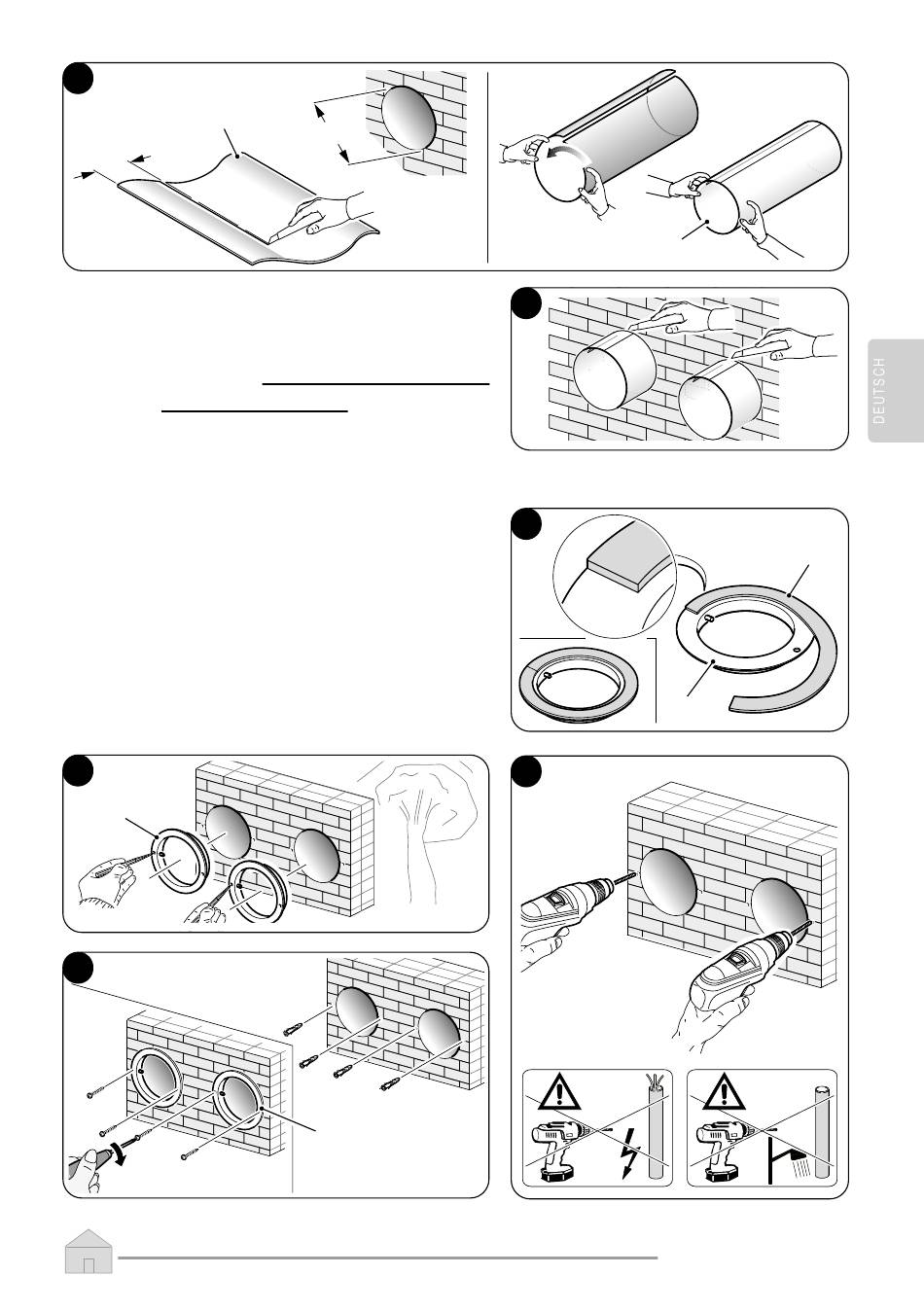

• Stecken Sie die Kunststofffolie (H)
zusammen und führen Sie sie in die
Öffnung. Achten Sie dabei auf die
Nahtstelle, welche stets nach oben
gerichtet sein muss (Abb.11).
Die Rohre (H) können mit einer Säge
abgelängt werden (Abb. 11 - 12).
Die Außenluftgitter sind wie folgt beschrieben zu positionieren:
a.
Bringen Sie am Wandflansch (G) die
Dichtung (D) an lassen Sie diese dabei
mit dem Außenrand des Flansches
bündig abschließen 13.
b. Befestigen Sie die beiden Flansche
unter Verwendung zweier Dübel von
6 mm Durchmesser mit den beiden
Befestigungsbohrungen in horizontaler
Richtung (Abb. 14 - 15 - 16).
14
G
16
ø162/202
mm
G
H
12
13
G
15
ø6mm
