3.2 Stromversorgungskabel

Der Stromanschluss ist ein schwarzer 8-poliger Stecker. Die Eingangsspannung be-
trägt 24 V

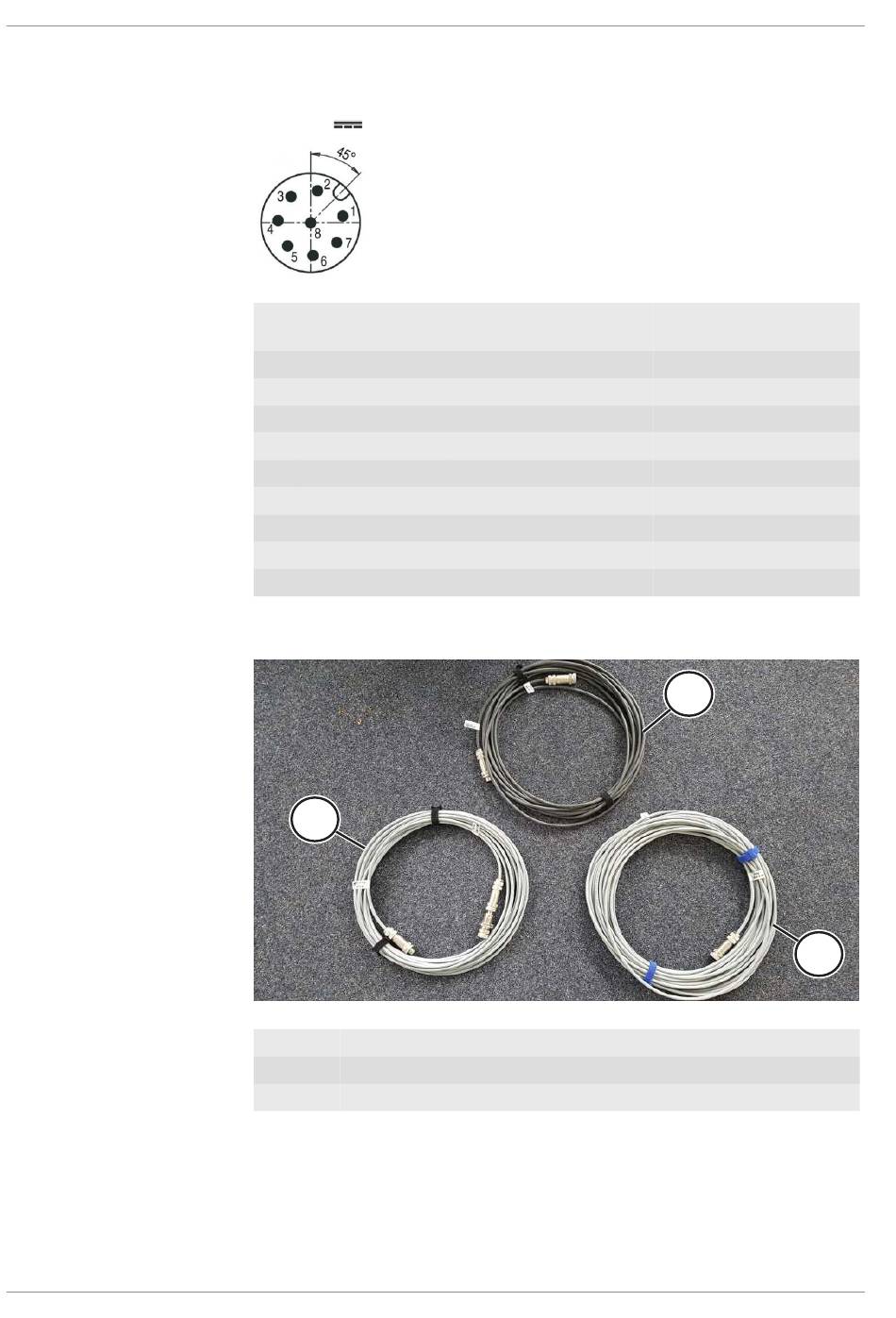

Abb. 7: Stiftzuordnung für M12, 8-polig, A-codiert, Ansicht Stiftseite
Nr. ROBOTIC
Power
1 V
in
2 V
in
3 NC
4 NC
5 NC
6 GND
7 GND
8 GND
M1 Mantel
Folgende Stromversorgungskabel sind im Lieferumfang enthalten.
2
Abb. 8: Stromversorgungskabel gemäß Lieferung
1 301 200 143: 8 m für Roboter - Verwindungsfest
2 301 200 144: 10 m für die Transportkette - Standardkabel
3 301 200 145: 20 m für die Verlegung am Boden - Ölbeständig
wave-scan 3 ROBOTIC
; max. 0,75 A.
Kabelfarbe
4-Stift M12-A
Weiss
Gelb
Grün
Braun
BYK-Gardner GmbH
Kabelfarbe
8-Stift M12-A
Weiss
Gelb
Grün
Braun
1
3
