BYK-Gardner GmbH
301 200 141 D 2401

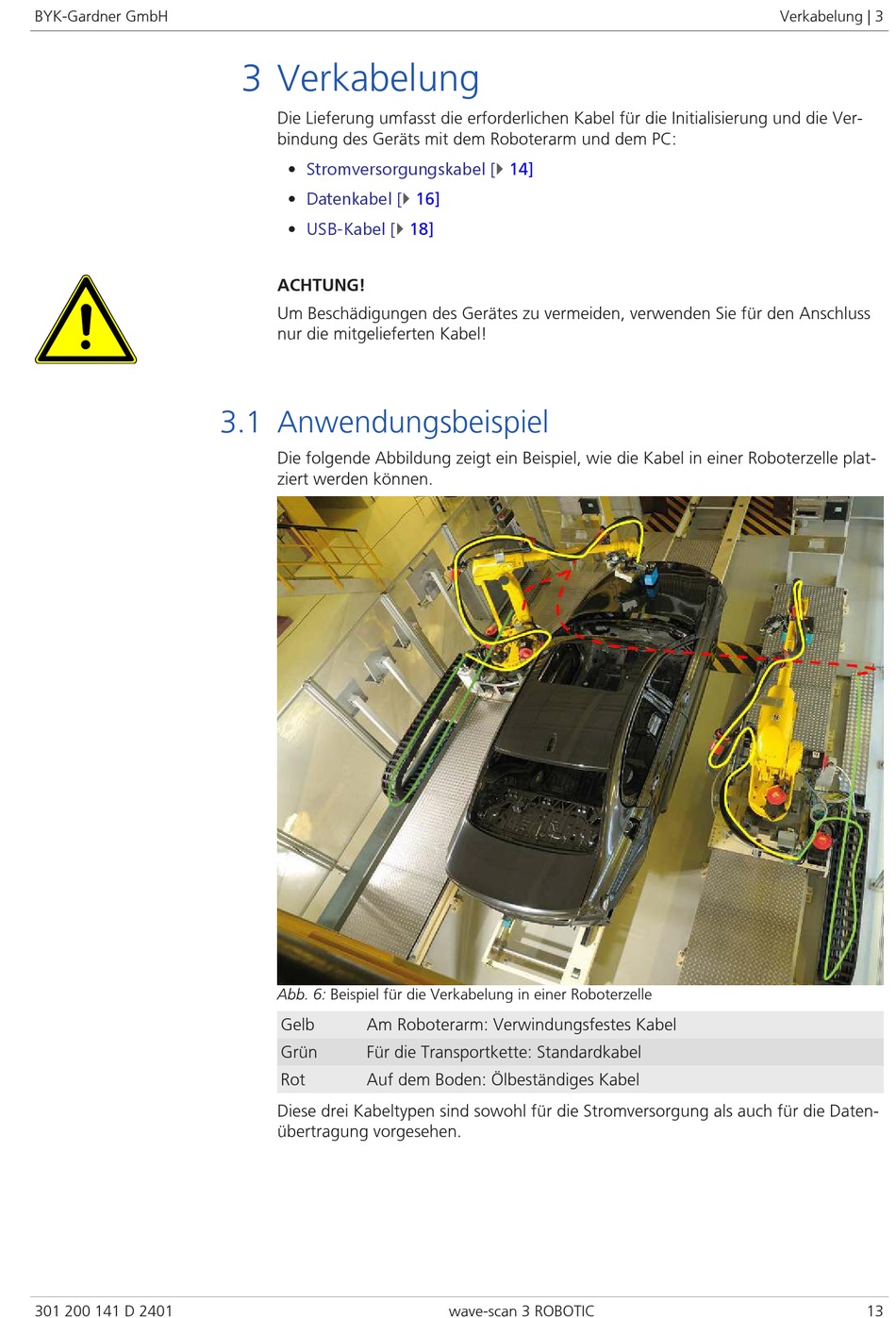

3 Verkabelung
Die Lieferung umfasst die erforderlichen Kabel für die Initialisierung und die Ver-
bindung des Geräts mit dem Roboterarm und dem PC:
•
Stromversorgungskabel
•
Datenkabel
•
USB-Kabel
ACHTUNG!
Um Beschädigungen des Gerätes zu vermeiden, verwenden Sie für den Anschluss
nur die mitgelieferten Kabel!
3.1 Anwendungsbeispiel
Die folgende Abbildung zeigt ein Beispiel, wie die Kabel in einer Roboterzelle plat-
ziert werden können.
Abb. 6: Beispiel für die Verkabelung in einer Roboterzelle
Gelb
Am Roboterarm: Verwindungsfestes Kabel
Grün
Für die Transportkette: Standardkabel
Rot
Auf dem Boden: Ölbeständiges Kabel
Diese drei Kabeltypen sind sowohl für die Stromversorgung als auch für die Daten-
übertragung vorgesehen.
[} 14]
[} 16]
[} 18]
wave-scan 3 ROBOTIC
Verkabelung | 3
13
