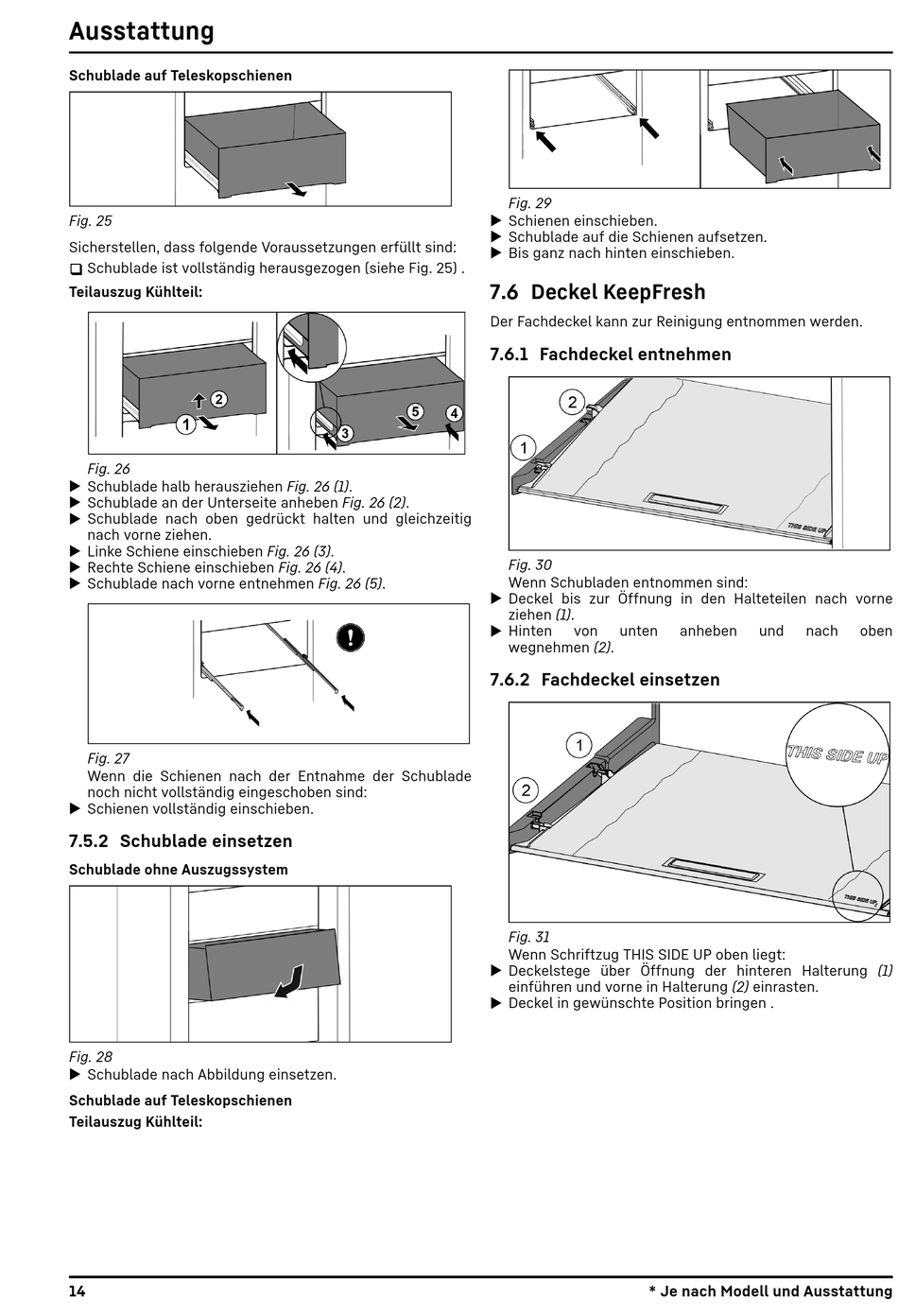

V-ZUG Cooler V200 Bedienungsanleitung Seite 14

Ausstattung
Schublade auf Teleskopschienen
Fig. 25
Sicherstellen, dass folgende Voraussetzungen erfüllt sind:
Schublade ist vollständig herausgezogen (siehe Fig. 25) .
q
Teilauszug Kühlteil:
Fig. 26
u Schublade halb herausziehen Fig. 26 (1).
u Schublade an der Unterseite anheben Fig. 26 (2).
u Schublade nach oben gedrückt halten und gleichzeitig
nach vorne ziehen.
u Linke Schiene einschieben Fig. 26 (3).
u Rechte Schiene einschieben Fig. 26 (4).
u Schublade nach vorne entnehmen Fig. 26 (5).
Fig. 27
Wenn die Schienen nach der Entnahme der Schublade
noch nicht vollständig eingeschoben sind:
u Schienen vollständig einschieben.
7.5.2 Schublade einsetzen
Schublade ohne Auszugssystem
Fig. 28
u Schublade nach Abbildung einsetzen.
Schublade auf Teleskopschienen
Teilauszug Kühlteil:
14
Fig. 29
u Schienen einschieben.
u Schublade auf die Schienen aufsetzen.
u Bis ganz nach hinten einschieben.
7.6 Deckel KeepFresh
Der Fachdeckel kann zur Reinigung entnommen werden.
7.6.1 Fachdeckel entnehmen
Fig. 30
Wenn Schubladen entnommen sind:
u Deckel bis zur Öffnung in den Halteteilen nach vorne
ziehen (1).
u Hinten von unten
wegnehmen (2).
7.6.2 Fachdeckel einsetzen
Fig. 31
Wenn Schriftzug THIS SIDE UP oben liegt:
u Deckelstege über Öffnung der hinteren Halterung (1)
einführen und vorne in Halterung (2) einrasten.
u Deckel in gewünschte Position bringen .
* Je nach Modell und Ausstattung
anheben und nach oben
