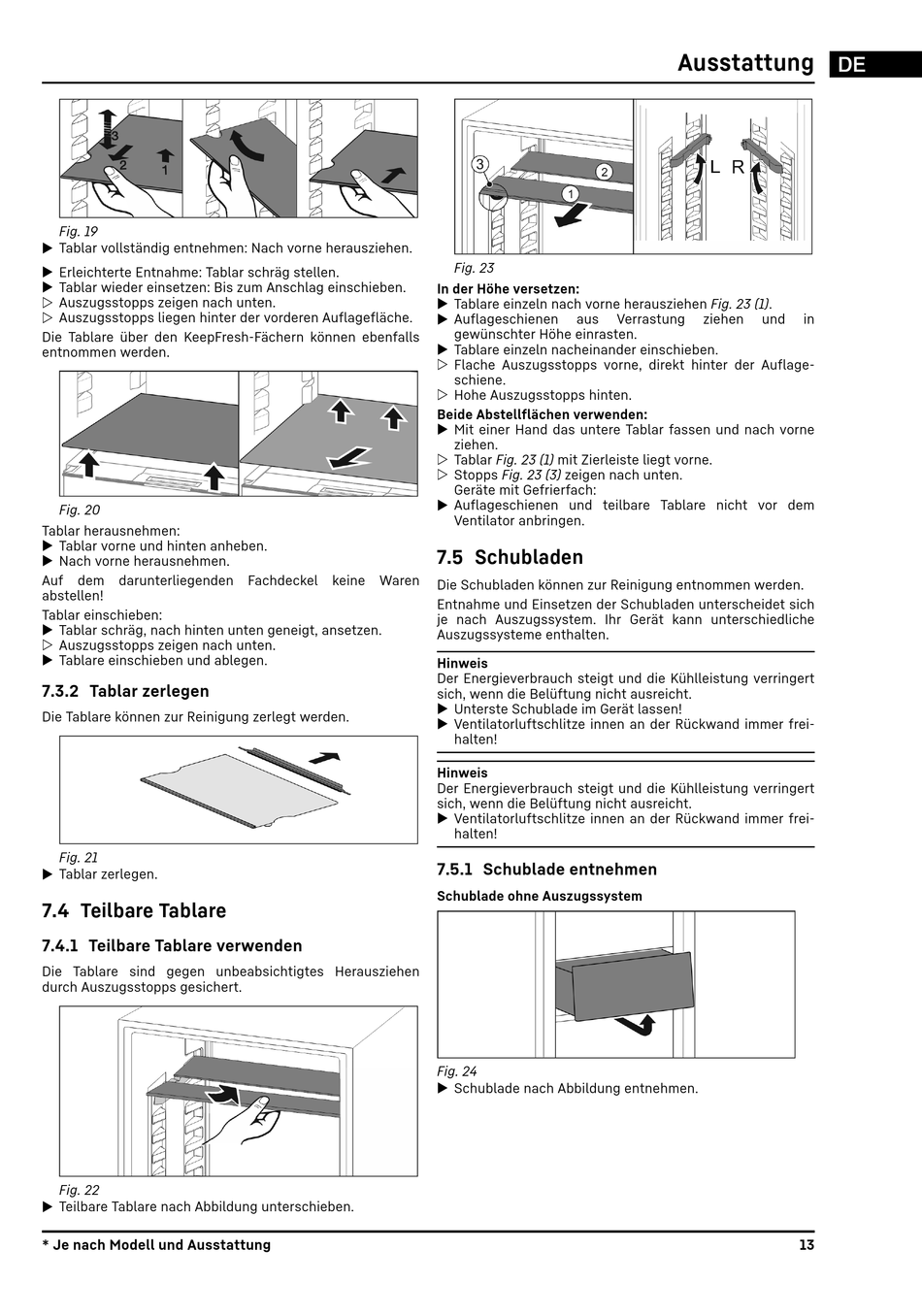

V-ZUG Cooler V200 Bedienungsanleitung Seite 13

Fig. 19
u Tablar vollständig entnehmen: Nach vorne herausziehen.
u Erleichterte Entnahme: Tablar schräg stellen.
u Tablar wieder einsetzen: Bis zum Anschlag einschieben.
w Auszugsstopps zeigen nach unten.
w Auszugsstopps liegen hinter der vorderen Auflagefläche.
Die Tablare über den KeepFresh-Fächern können ebenfalls
entnommen werden.
Fig. 20
Tablar herausnehmen:
u Tablar vorne und hinten anheben.
u Nach vorne herausnehmen.
Auf dem darunterliegenden Fachdeckel keine Waren
abstellen!
Tablar einschieben:
u Tablar schräg, nach hinten unten geneigt, ansetzen.
w Auszugsstopps zeigen nach unten.
u Tablare einschieben und ablegen.
7.3.2 Tablar zerlegen
Die Tablare können zur Reinigung zerlegt werden.
Fig. 21
u Tablar zerlegen.
7.4 Teilbare Tablare
7.4.1 Teilbare Tablare verwenden
Die Tablare sind gegen unbeabsichtigtes Herausziehen
durch Auszugsstopps gesichert.
Fig. 22
u Teilbare Tablare nach Abbildung unterschieben.
* Je nach Modell und Ausstattung
Fig. 23
In der Höhe versetzen:
u Tablare einzeln nach vorne herausziehen Fig. 23 (1).
u Auflageschienen aus
gewünschter Höhe einrasten.
u Tablare einzeln nacheinander einschieben.
w Flache Auszugsstopps vorne, direkt hinter der Auflage‐
schiene.
w Hohe Auszugsstopps hinten.
Beide Abstellflächen verwenden:
u Mit einer Hand das untere Tablar fassen und nach vorne
ziehen.
w Tablar Fig. 23 (1) mit Zierleiste liegt vorne.
w Stopps Fig. 23 (3) zeigen nach unten.
Geräte mit Gefrierfach:
u Auflageschienen und teilbare Tablare nicht vor dem
Ventilator anbringen.
7.5 Schubladen
Die Schubladen können zur Reinigung entnommen werden.
Entnahme und Einsetzen der Schubladen unterscheidet sich
je nach Auszugssystem. Ihr Gerät kann unterschiedliche
Auszugssysteme enthalten.
Hinweis
Der Energieverbrauch steigt und die Kühlleistung verringert
sich, wenn die Belüftung nicht ausreicht.
u Unterste Schublade im Gerät lassen!
u Ventilatorluftschlitze innen an der Rückwand immer frei‐
halten!
Hinweis
Der Energieverbrauch steigt und die Kühlleistung verringert
sich, wenn die Belüftung nicht ausreicht.
u Ventilatorluftschlitze innen an der Rückwand immer frei‐
halten!
7.5.1 Schublade entnehmen
Schublade ohne Auszugssystem
Fig. 24
u Schublade nach Abbildung entnehmen.
Ausstattung
Verrastung ziehen und in
13
