Installieren
Elektrische Installation
1.
Den Adapter des Sensors eine Viertel‐
umdrehung gegen den Uhrzeigersinn
drehen und abziehen (Bajonett-Ver‐
schluss)
2.
Die Klemmschraube der Verschraubung
lösen und die Messleitung vom Regel‐
gerät durchführen

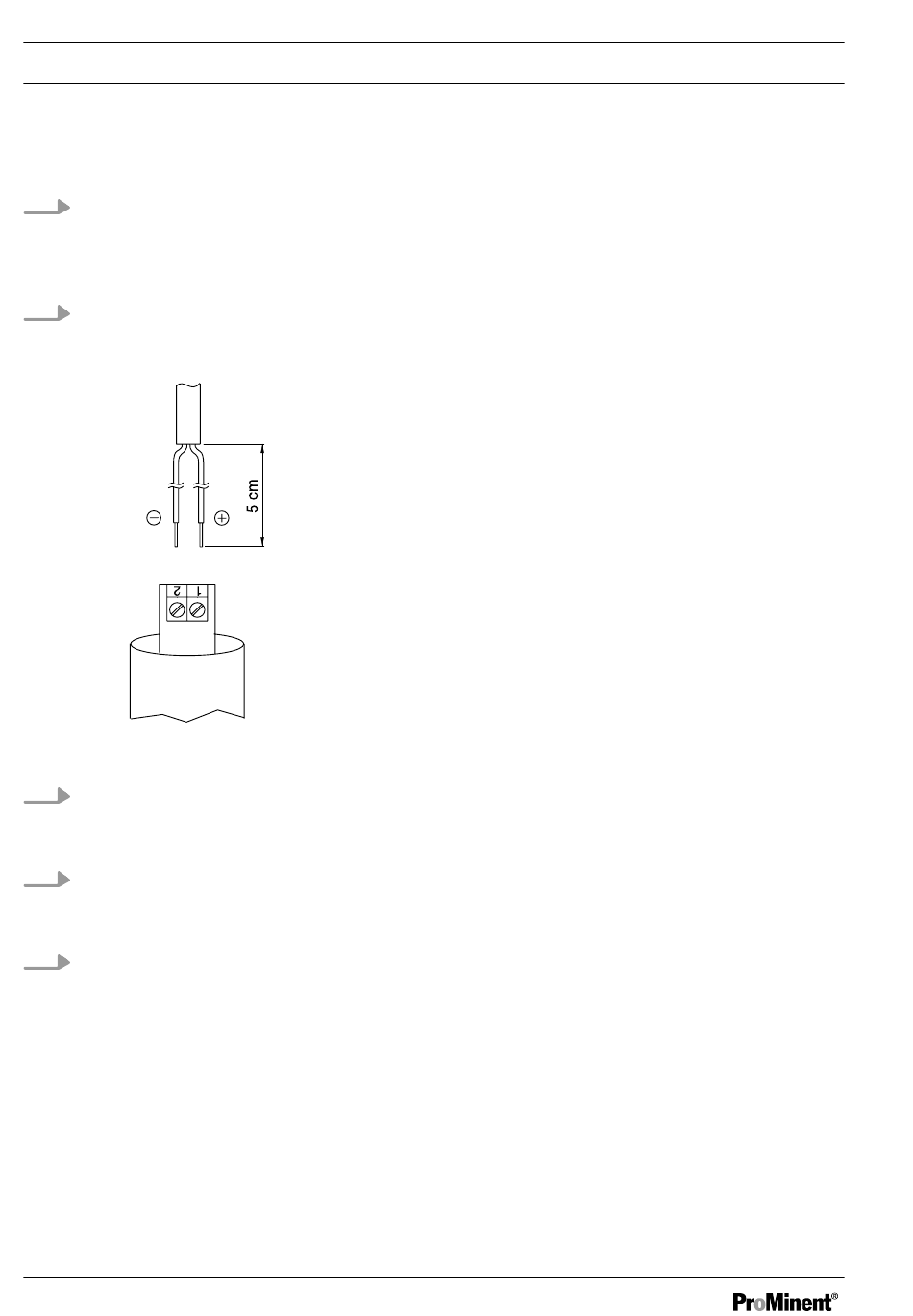

Abb. 3: 2-Leiter-Anschluss
3.
Die Kabelenden abisolieren und mit
dem 2-Leiter-Anschluss verbinden: 1 =
Plus, 2 = Minus
4.
Ca. 5 cm von der Messleitung in dem
Sensor bevorraten und Klemmschraube
der Verschraubung festziehen
5.
Den Adapter des Sensors ganz in das
Gehäuse einschieben und im Uhrzeiger‐
sinn vorsichtig bis zum Anschlag
drehen, damit die Nasen des Bajonett-
Verschlusses nicht abbrechen
18
A0102
