Troubleshooting - Beckhoff EP1111-0000 Dokumentation

5.4

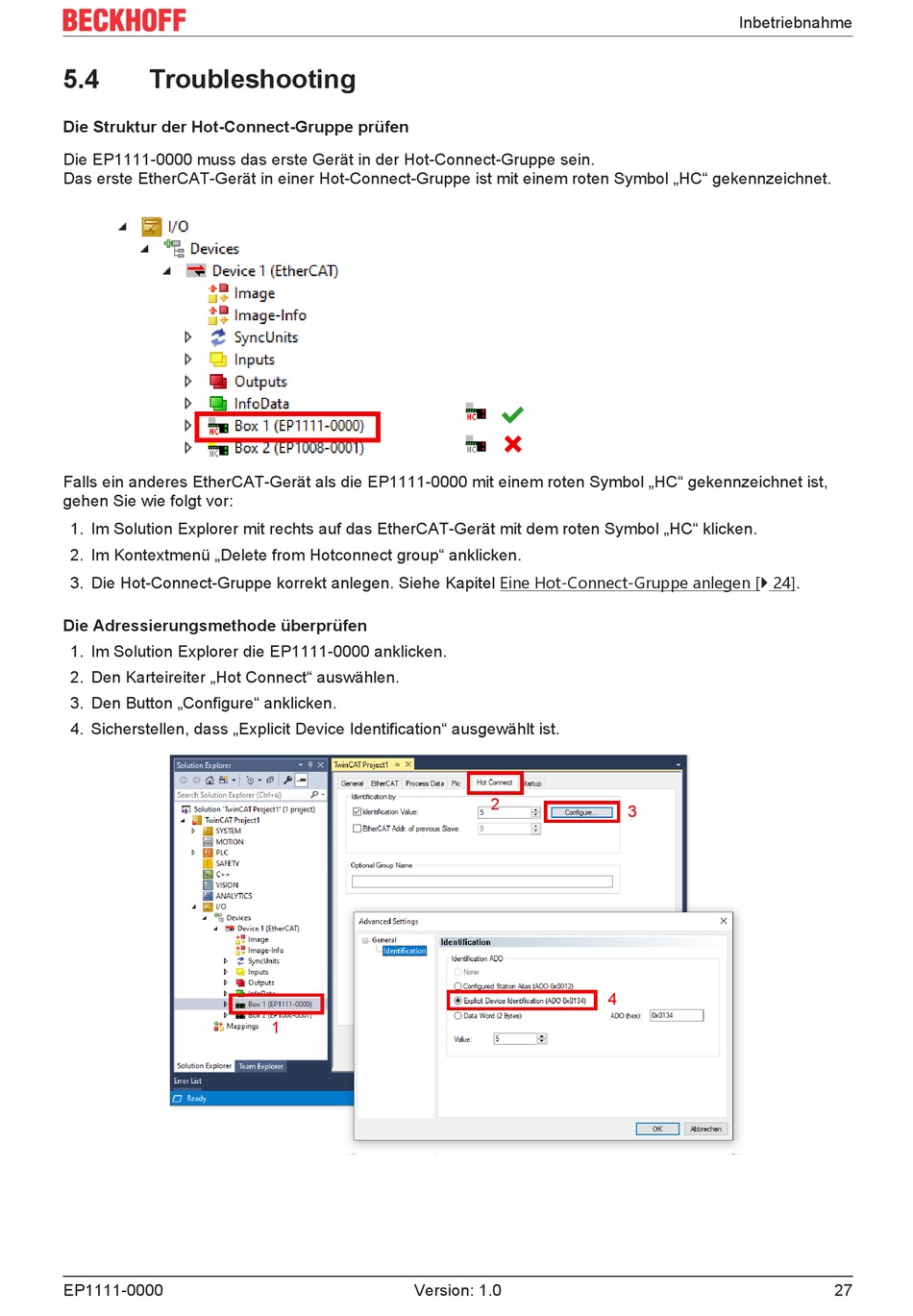

Troubleshooting

Die Struktur der Hot-Connect-Gruppe prüfen
Die EP1111-0000 muss das erste Gerät in der Hot-Connect-Gruppe sein.
Das erste EtherCAT-Gerät in einer Hot-Connect-Gruppe ist mit einem roten Symbol „HC" gekennzeichnet.
Falls ein anderes EtherCAT-Gerät als die EP1111-0000 mit einem roten Symbol „HC" gekennzeichnet ist,
gehen Sie wie folgt vor:
1. Im Solution Explorer mit rechts auf das EtherCAT-Gerät mit dem roten Symbol „HC" klicken.
2. Im Kontextmenü „Delete from Hotconnect group" anklicken.
3. Die Hot-Connect-Gruppe korrekt anlegen. Siehe Kapitel Eine Hot-Connect-Gruppe anlegen [} 24].
Die Adressierungsmethode überprüfen
1. Im Solution Explorer die EP1111-0000 anklicken.
2. Den Karteireiter „Hot Connect" auswählen.
3. Den Button „Configure" anklicken.
4. Sicherstellen, dass „Explicit Device Identification" ausgewählt ist.
EP1111-0000
1
Version: 1.0
2
3
4
Inbetriebnahme
27
