Inhaltszusammenfassung für Tams Elektronik FD-R Basic

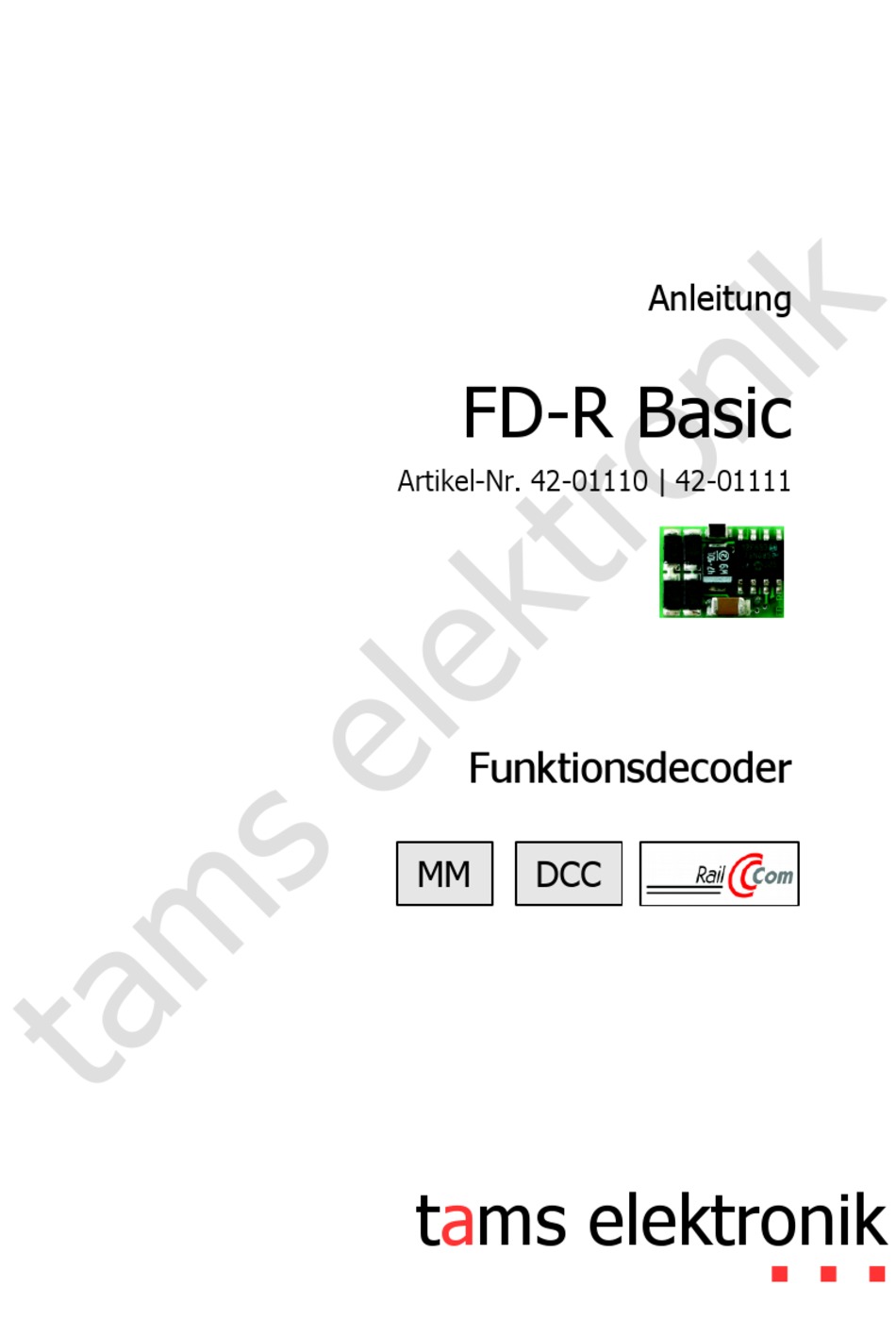

  • Seite 1 Anleitung FD-R Basic Artikel-Nr. 42-01110 | 42-01111 Funktionsdecoder tams elektronik n n n...
  • Seite 2 6.6. Anschluss von Verbrauchern über ein Relais......18 6.7. Anschluss eines Stützelkos..........19 6.8. Befestigung des Decoders..........19 7. Programmieren.................20 7.1. Programmierung mit verschiedenen Zentralentypen....20 7.2. Speicherbereiche des FD-R Basic........23 7.3. Programmierablauf............24 8. Konfigurationsvariablen und Register..........26 9. Checkliste zur Fehlersuche............31 10. Garantieerklärung..............34 11. EG-Konformitätserklärung............35 12.
  • Seite 3 Stuttgarter Str. 55-57 | DE-73033 Göppingen © 10/2014 Tams Elektronik GmbH Alle Rechte, insbesondere das Recht der Vervielfältigung und Verbreitung sowie der Übersetzung vorbehalten. Vervielfältigungen und Reproduktionen jeglicher Form bedürfen schriftlichen Genehmigung durch die Tams Elektronik GmbH. Technische Änderungen vorbehalten. Seite 3...
  • Seite 4 Modellbahnanlagen, entsprechend Bestimmungen dieser Anleitung vorgesehen. Jeder andere Gebrauch ist nicht bestimmungsgemäß führt Verlust Garantieanspruchs. Der FD-R Basic ist nicht dafür bestimmt, von Kindern unter 14 Jahren eingebaut zu werden. bestimmungsgemäßen Gebrauch gehört auch Lesen, Verstehen und Befolgen dieser Anleitung.
  • Seite 5 FD-R Basic Deutsch Benötigte Materialien Zum Einbau und Anschluss benötigen Sie:  einen Elektroniklötkolben (höchstens 30 Watt) mit dünner Spitze und einen Ablageständer oder eine geregelte Lötstation,  einen Abstreifer, Lappen oder Schwamm,  eine hitzebeständige Unterlage,  einen kleinen Seitenschneider, eine Abisolierzange und eine Pinzette, ...
  • Seite 6 Deutsch FD-R Basic Elektrische Gefährdung  Berühren unter Spannung stehender Teile,  Berühren leitfähiger Teile, die im Fehlerfall unter Spannung stehen,  Kurzschlüsse und Anschluss an nicht zulässige Spannung,  unzulässig hohe Luftfeuchtigkeit und Bildung von Kondenswasser können zu gefährlichen Körperströmen und damit zu Verletzungen führen.
  • Seite 7 FD-R Basic Deutsch Thermische Gefährdung Wenn Sie versehentlich die heiße Lötkolbenspitze mit Ihrer Haut in Berührung bringen, oder wenn Ihnen flüssiges Lötzinn auf die Haut spritzt, besteht die Gefahr von Hautverbrennungen. Beugen Sie dieser Gefahr vor, indem Sie  für Ihre Arbeit eine hitzebeständige Unterlage benutzen, ...
  • Seite 8 Deutsch FD-R Basic 3. Sicher und richtig löten Beachten Sie: Bei unsachgemäßem Löten können Gefahren durch Hitze und Feuer entstehen. Vermeiden Sie solche Gefahren: Lesen und befolgen Sie das Kapitel Sicherheitshinweise in dieser Anleitung.  Verwenden Sie einen kleinen Lötkolben mit höchstens 30 Watt Heizleistung.
  • Seite 9 RailCom-Sender zur Ergänzung eines (nicht RailCom-fähigen) Lok- oder Funktionsdecoders. 4.1. Betriebsarten Digitalbetrieb Der Funktionsdecoder FD-R Basic ist ein Multiprotokoll-Decoder, der sowohl Signale im DCC-Format als auch im Motorola-Format auswertet. Er erkennt automatisch, in welchem Format die Zentrale die Signale an seine Adresse sendet.
  • Seite 10 Deutsch FD-R Basic Analogbetrieb Der Decoder kann auch in analogen Gleichstrom-Anlagen und mit Einschränkungen auch in analogen Wechselstrom-Anlagen eingesetzt werden. Sobald das Fahrzeug auf das Gleis gestellt wird, erkennt der Decoder automatisch, ob er analog oder digital angesteuert wird, und stellt den entsprechenden Betriebsmodus ein.
  • Seite 11 FD-R Basic Deutsch 4.2. Funktionsausgänge Der Decoder hat zwei Funktionsausgänge mit einem maximalen Strom von je 300 mA, an die nach Bedarf Verbraucher angeschlossen werden können (z.B. Beleuchtung, Rauchgenerator, elektrische Kupplung). Effekte für alle Funktionsausgänge  Fahrtrichtungsabhängiges Schalten.  Blinken: Die Frequenz und das Tastverhältnis der Blinklichter können eingestellt werden.
  • Seite 12 RailCom-Messages zu senden. Der FD-R Basic hat einen speziellen RailCom-Speicherbereich, aus dem (fortlaufend) die (Basis-, erweiterte oder Consist-) Adresse an die Detektoren gesendet werden (sogenananntes RailCom Broadcast Datagramm) und aus dem auf einen entsprechenden DCC-CV- Auslesebefehl hin eine CV-Meldung übermittelt wird.
  • Seite 13 FD-R Basic Deutsch 5. Technische Daten Datenformat DCC und MM Rückmeldeformat RailCom Spannungsversorgung 12-24 Volt Digitalspannung oder max. 18 V Analogspannung Stromaufnahme (ohne angeschlossene Verbraucher) max. 20 mA maximaler Gesamtstrom 700 mA Anzahl Funktionsausgänge max. Strom pro Funktionsausgang 300 mA Anschluss für Stützelko...
  • Seite 14 Deutsch FD-R Basic 6. Anschlüsse Beachten Sie die nachfolgenden Hinweise, um den Decoder vor (evt. irreparablen) Schäden zu schützen! Vermeiden Sie alle leitenden Verbindungen zwischen dem Decoder oder Verbrauchern, die an den Rückleiter für alle Funktionen angeschlossen sind einerseits und Metallteilen des Fahrzeugs oder den Schienen andererseits.
  • Seite 15 FD-R Basic Deutsch 6.1. Anschlussbelegung Kabel- Anschluss an farbe (für Nutzung der werkseitigen Einstellungen) AUX1 (Licht Vorwärtsfahrt, Funktionstaste F0) weiß gelb AUX2 (Licht Rückwärtsfahrt, Funktionstaste F0) braun Stützelko Minuspol (-) schwarz Stromabnahme (rechts / links in Fahrtrichtung gesehen) X4= linker Stromabnehmer (bzw. Gehäusemasse) X5= rechter Stromabnehmer (bzw.
  • Seite 16 Deutsch FD-R Basic 6.3. Anschluss von Verbrauchern an die Ausgänge Entfernen Sie eventuell vorhandene Dioden in den Zuleitungen zu den Lampen, da die Lampen sonst u.U. nicht leuchten. Schließen Sie Lampen und sonstige Zusatzgeräte an die Funktionsausgänge (AUX1 und AUX2) des Decoders an.
  • Seite 17 FD-R Basic Deutsch Serieller Anschluss von LEDs Wenn Sie mehrere LEDs an einen Ausgang anschließen wollen, können Sie diese in Reihe über einen gemeinsamen Vorwiderstand schalten. Die Stromaufnahme beträgt je nach Wert des Vorwiderstandes max. 20 mA für alle LEDs. Die Zahl der maximal anzuschließenden LEDs ergibt sich aus...
  • Seite 18 Deutsch FD-R Basic Bei dieser Lösung ist vorteilhaft, dass die LEDs bereits bei Erreichen der Durchlass-Spannung leuchten (2 bis 4 V, je nach Leuchtfarbe), wodurch sie besonders für den Einsatz im Analogbetrieb geeignet ist. Nachteilig ist die große Stromaufnahme. Ermitteln Sie den Widerstandswert nach folgender Formel: erf.
  • Seite 19 FD-R Basic Deutsch überschritten würde, können Sie den / die Verbraucher über ein Relais (z.B. 1xUm 1A 12V, Art.-Nr. 84-61010) schalten und direkt an die Stromabnehmer des Fahrzeugs anschließen. Wie im Absatz "Anschluss induktiven Verbrauchern" beschrieben, müssen eine Freilaufdiode parallel zum Relais schalten.
  • Seite 20 Deutsch FD-R Basic 7. Programmieren 7.1. Programmierung mit verschiedenen Zentralentypen Programmierung mit DCC-Zentralen Zentrale können Register oder Konfigurationsvariablen (CVs) Decoders programmieren, Hauptgleisprogrammierung ist ebenfalls möglich. Beachten Sie dazu den betreffenden Abschnitt in der Bedienungsanleitung Ihrer Zentrale, in der die byte-weise Programmierung der CV-Variablen (Direct Programming) bzw.
  • Seite 21 FD-R Basic Deutsch Langsames Blinken Schnelles Blinken Nummer des zu Wert des zu programmierenden Registers programmierenden Registers Stellen Sie das Fahrzeug auf ein Gleisoval oder ein Gleisstück, das mit dem Gleis-Ausgang der Zentrale (nicht mit dem Anschluss für das Programmier-Gleis) verbunden ist. Stellen Sie sicher, dass kein weiteres Fahrzeug auf dem Gleis steht, da der darin befindliche Decoder sonst ggf.
  • Seite 22 Deutsch FD-R Basic Programmierung mit Steuerungen mit eingeschränkten Eingabemöglichkeiten Manche Steuerungen erlauben lediglich Eingabwerte bis 80 oder 99. Mit diesen Zentralen können Sie nicht alle möglichen Einstellungen machen. Programmierung mit Märklin** Central Station und Mobile Station Mit der Central Station I und der Mobile Station von Märklin** können Sie die Register programmieren, indem Sie die Artikel-Nr.
  • Seite 23 FD-R Basic Deutsch 7.2. Speicherbereiche des FD-R Basic Der FD-R Basic hat zwei Speicherbereiche, die separat programmiert werden:  Funktionsdecoder-Bereich: enthält alle Daten, für Verwendung als Funktionsdecoder erforderlich sind.  RailCom-Bereich: enthält alle Daten, über RailCom zurückgemeldet werden. Nutzung als...
  • Seite 24 Basic werden nicht automatisch in den RailCom-Bereich übernommen (außer Adressen und Konfigurationsdaten 1). Beachten Sie: Erhält der FD-R Basic die gleiche Adresse wie ein anderer Decoder im selben Fahrzeug, wird der betreffende Decoder ebenfalls neu programmiert. Wenn Sie das nicht wollen, unterbrechen Sie den Anschluss des betreffenden Decoders zu einem Schienenabnehmer, bevor Sie den FD-R Basic programmieren.
  • Seite 25 Einstellungen Fahrzeugdecoders auslesen und ggf. notieren. Wenn Sie den FD-R Basic ausschließlich als RailCom-Sender verwenden und nicht als zusätzlichen Funktionsdecoder, können Sie den folgenden Schritt überspringen. in CV#29: Funktionsdecoder-Bereich des FD-R Basic und "0" addieren Fahrzeugdecoder gemeinsam programmieren.
  • Seite 26 Deutsch FD-R Basic Wenn Sie den FD-R Basic ausschließlich als zusätzlichen Funktionsdecoder verwenden und nicht als RailCom-Sender, können Sie den folgenden Schritt überspringen. in CV#29: In den RailCom-Bereich des FD-R Basic die Daten "8" addieren programmieren, die über RailCom rückgemeldet à...
  • Seite 27 FD-R Basic Deutsch Auslieferung eingestellt sind, und die nach einem Reset eingestellt werden. Hinweis: Bei Variablen, in denen verschiedene Eigenschaften eingestellt werden können, ergibt sich der Eingabewert durch Addition der den betreffenden Eigenschaften zugeordneten Zahlenwerte. Einstellung der Adresse Name CV / Eingabewert Erläuterungen und Hinweise...
  • Seite 28 Deutsch FD-R Basic Informationen / Nur lesbar Name CV / Eingabewert Erläuterungen und Hinweise Register -Nr. (Defaultwert) Version –- Nur im DCC-Format auslesbar! Hersteller –- --- (62) Nur im DCC-Format auslesbar! Hilfsfunktionen Name CV / Eingabewert Erläuterungen und Hinweise Register -Nr.
  • Seite 29 FD-R Basic Deutsch Grundeinstellungen Name CV / Eingabewert Erläuterungen und Hinweise Register -Nr. (Defaultwert) Konfigurations- 0 ... 64 (14) Fahrtrichtung "Standard" daten 1 Fahrtrichtung invertieren 14 Fahrstufen 28 oder 128 Fahrstufen Analogerkennung aus Analogerkennung ein RailCom aus RailCom ein Basisadressen Nicht für MM-Betrieb: Erweiterte Adressen...
  • Seite 30 Deutsch FD-R Basic Dimmen der Ausgänge Name CV / Eingabewert Erläuterungen und Hinweise Register -Nr. (Defaultwert) = Reduzierung der 1...64 (64) AUX1 Spannung, die am Ausgang 1...64 (64) AUX2 anliegt. 1 = kleinste Spannung 64 = maximale Spannung Effekte der Ausgänge...
  • Seite 31 Decoder durch den Kurzschluss irreparabel beschädigt wurde. Probleme mit dem Funktionsdecoder-Bereich des FD-R Basic  Nach dem Programmieren reagiert der FD-R Basic nicht wie gewünscht. Mögliche Ursache: Die eingegebenen Werte für die CV-Variablen sind unstimmig. à Führen Sie einen Decoder-Reset aus und testen Sie den Decoder zunächst mit den Default-Werten.
  • Seite 32 Funktionsdecoder mit eigener Decoderadresse eingesetzt wird, werden seine Daten übertragen.  Eine Kombination aus dem FD-R Basic und einem Decoder kann nicht gemeinsam programmiert werden oder die Daten können aus einem der beiden Bausteine nicht ausgelesen werden. Mögliche Ursache: Diese Fehlfunktion tritt vor allem bei älteren DCC- Decodern auf.
  • Seite 33 Unterbrechen Sie dazu jeweils bei dem Baustein, der nicht programmiert werden soll, einen Anschluss zu einem Schienenabnehmer. Probleme mit dem kombinierten Decoder  Der Decoder, mit dem der FD-R Basic kombiniert ist, reagiert nach Programmieren FD-R Basic anders Programmierung.
  • Seite 34 Deutsch FD-R Basic 10. Garantieerklärung Für dieses Produkt gewähren wir freiwillig 2 Jahre Garantie ab Kauf- datum des Erstkunden, minimal jedoch 3 Jahre nach Ende der Serien- herstellung des Produktes. Erstkunde ist der Verbraucher, der als erstes das Produkt erworben hat von uns, einem Händler oder einer anderen natürlichen oder juristischen Person, die das Produkt im Rahmen ihrer...
  • Seite 35 12. Erklärungen zur WEEE-Richtlinie Dieses Produkt erfüllt die Forderungen der EU-Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte (WEEE). Die Tams Elektronik GmbH ist gem. § 6 Abs. 2 des deutschen Elektro-Gesetzes bei der hierfür zuständigen Stiftung Elektro-Altgeräte-Register (EAR) unter der WEEE- Nummer DE 37847206 registriert.
  • Seite 36 Aktuelle Informationen und Tipps: http://www.tams-online.de Garantie und Service: Tams Elektronik GmbH Fuhrberger Straße 4 DE-30625 Hannover fon: +49 (0)511 / 55 60 60 fax: +49 (0)511 / 55 61 61 e-mail: modellbahn@tams-online.de...
