Messen der Signaldauer
Anzeigen von Histogrammen (nur für die Modelle TDS 500D und TDS 700D)
Vertikales Histogramm
Starten der
Histogrammzählung
TDS 500D, TDS 600B & TDS 700D Benutzerhandbuch
Um eine Zeitmessung für ein Signal durchzuführen, wiederholen Sie den oben
beschriebenen Vorgang, aber zählen Sie die horizontalen Rasterteile, und
multiplizieren Sie diese Zahl mit dem Horizontalskalenfaktor. Wenn Sie zum
Beispiel fünf Rasterteile für einen Signalzyklus bei einem Horizontalskalenfaktor
von 50 s/Rasterteil zählen, können Sie die Signalperiode wie folgt berechnen:
5 Rasterteile 50 s/Rasterteil = 250 s bzw. 4 kHz.
Das TDS-Oszilloskop kann Histogramme, die aus den ausgewählten Signaldaten
erstellt werden, anzeigen. Sie können entweder ein vertikales oder ein horizon-
tales Histogramm, aber jeweils nur einen Histogrammtyp, anzeigen lassen. Siehe
Abbildung 3–69.

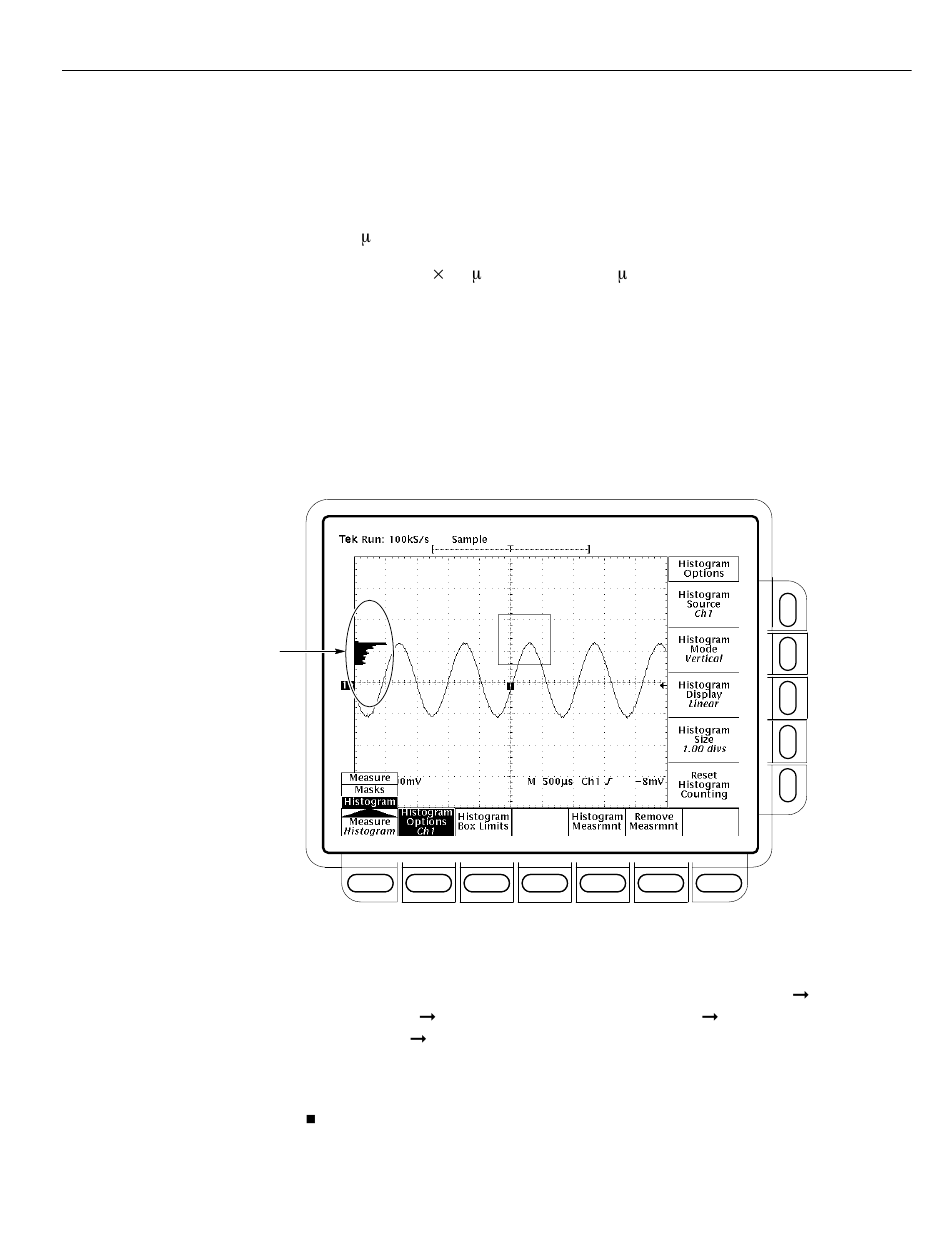

Abbildung 3–69: Histogramm-Menü und vertikales Histogramm
Um die Histogrammzählung zu starten, drücken Sie MEASURE
(Popup-Menü) Histogram Options (Hauptmenü)
(Seitenmenü) Off, Vertical oder Horizontal (Seitenmenü). Wenn Sie eine
Histogrammzählung zusammen mit DPO benutzen, finden Sie zusätzliche
Informationen unter Einstellen der Kumulierungstiefe auf Seite 3–63.
Off schaltet die Histogrammzählung und -anzeige ab.
Messen von Signalen
Histogram
Histogram Mode
3–145
