Setzen Sie sich mit uns in Verbindung
ABB Automation Products
Wir behalten uns das Recht vor, ohne vorherige
GmbH
Ankündigung technische Änderungen
Borsigstr. 2
vorzunehmen oder den Inhalt dieses
63755 Alzenau, Deutschland
Dokuments zu ändern. Für Bestellungen gelten
Tel:+49 551 905 534
die vereinbarten näheren Einzelheiten. ABB
Fax:+49 551 905 555
übernimmt keinerlei Haftung für eventuelle
Fehler oder möglicherweise fehlende
Informationen in diesem Dokument.
Wir behalten uns sämtliche Rechte an diesem
Dokument, der Thematik und den Illustrationen
in diesem Dokument vor. Jegliche Vervielfältigung,
Weitergabe an Dritte und Nutzung des Inhalts (ganz
oder auszugsweise) ist nur mit vorheriger schriftlicher
Zustimmung von ABB erlaubt.
Copyright© 2011 ABB
Alle Rechte vorbehalten.
3KXN674200R4103
5

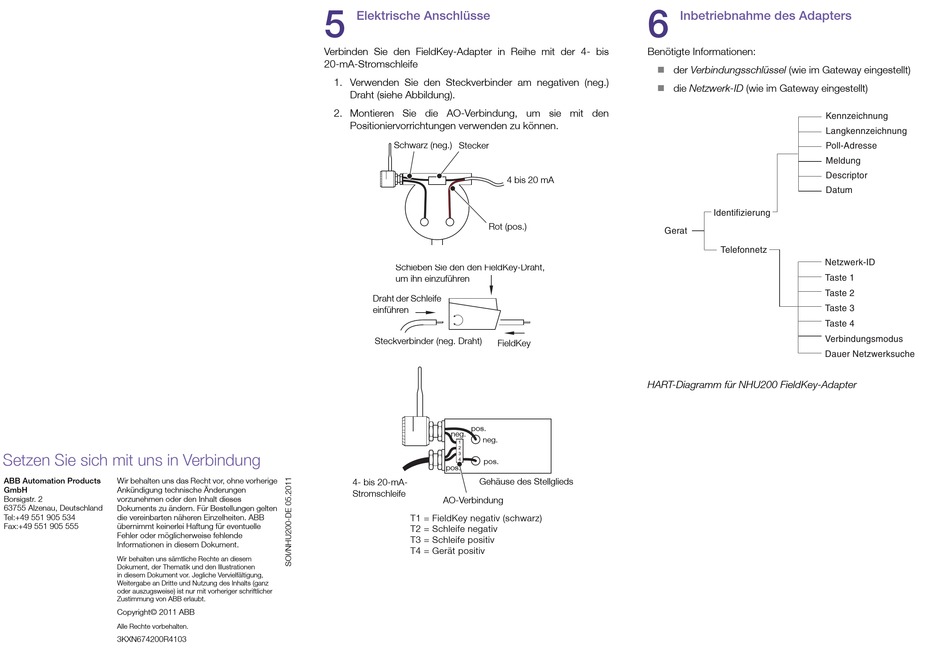

Elektrische Anschlüsse
Verbinden Sie den FieldKey-Adapter in Reihe mit der 4- bis
20-mA-Stromschleife
1. Verwenden Sie den Steckverbinder am negativen (neg.)
Draht (siehe Abbildung).
2. Montieren Sie die AO-Verbindung, um sie mit den
Positioniervorrichtungen verwenden zu können.
Schwarz (neg.) Stecker
Rot (pos.)
Schieben Sie den den FieldKey-Draht,
um ihn einzuführen
Draht der Schleife
einführen
Steckverbinder (neg. Draht)
FieldKey
pos.
neg.
neg.
pos.
pos.
Gehäuse des Stellglieds
4- bis 20-mA-
Stromschleife
AO-Verbindung
T1 = FieldKey negativ (schwarz)
T2 = Schleife negativ
T3 = Schleife positiv
T4 = Gerät positiv
6
Inbetriebnahme des Adapters
Benötigte Informationen:
der Verbindungsschlüssel (wie im Gateway eingestellt)
die Netzwerk-ID (wie im Gateway eingestellt)
4 bis 20 mA
Gerat
HART-Diagramm für NHU200 FieldKey-Adapter
Kennzeichnung
Langkennzeichnung
Poll-Adresse
Meldung
Descriptor
Datum
Identifizierung
Telefonnetz
Netzwerk-ID
Taste 1
Taste 2
Taste 3
Taste 4
Verbindungsmodus
Dauer Netzwerksuche
