In Betrieb nehmen

6.2 Erstinbetriebnahme - Lokal

6.2 Erstinbetriebnahme - Lokal
Hardware-Voraussetzungen
Folgende Geräte sind an den Embedded Controller angeschlossen:
● DC 24 V Stromversorgung
● Tastatur und Maus über ein USB-Hub
● VGA-Monitor über USB-Grafikkarte USB auf DVI/VGA

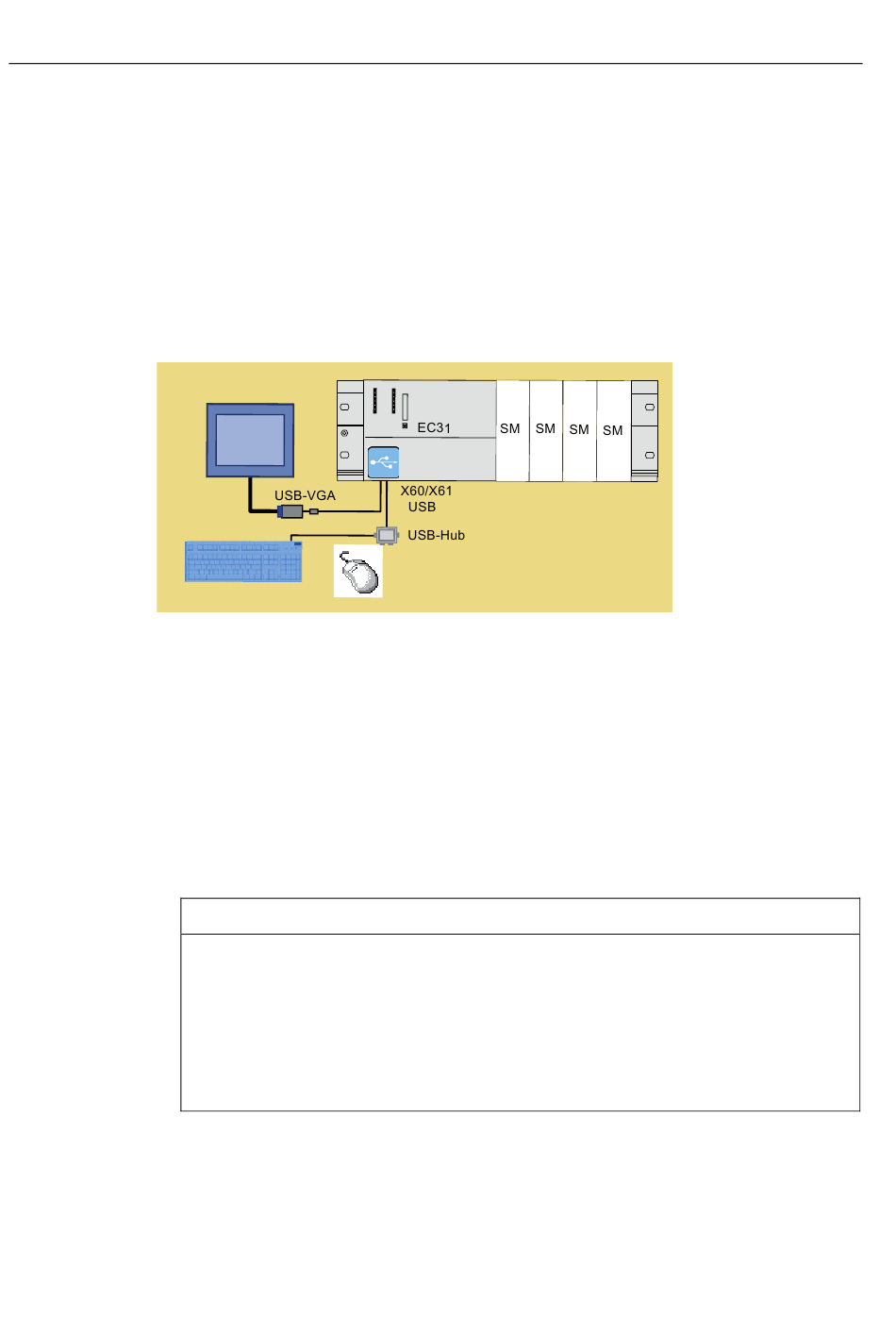

Bild 6-1
Erstinbetriebnahme - Lokal
Nach dem ersten Einschalten wird auf dem Embedded Controller automatisch das
vorinstallierte Betriebssystem Windows XP Embedded eingerichtet. Gehen Sie wie folgt vor:
1. Schalten Sie die Stromversorgung des Embedded Controller ein.
2. Geben Sie als Benutzername "Administrator" und als Passwort "admin" ein.
46
EC31 - Lokaler Zugriff
Ergebnis: Der Embedded Controller fährt hoch, die LED-Anzeige U4 blinkt.
Der Anmeldedialog öffnet sich.
Ergebnis: Die Windows-Oberfläche erscheint. Sie können Ihre Windows-Konfiguration
vornehmen.
ACHTUNG
Installationsvorgang
Der Installationsvorgang kann bei der Erstinbetriebnahme bis zu 15 Minuten dauern.
Stellen Sie sicher, dass während des gesamten Installationsvorganges (LED-Anzeige
U4 blinkt) keine der folgenden Aktionen durchgeführt wird:
- Gerät ausschalten
- Tastatur bedienen
- Weitere USB-Geräte anschließen
