In Betrieb nehmen
6.3 Erstinbetriebnahme - Remote
Vorbereitung zur Erstinbetriebnahme
1. Schließen Sie den PC über die Schnittstelle X2 IE LAN an den Embedded Controller an.
2. Schalten Sie die DC 24 V Stromversorgung des Embedded Controllers an.

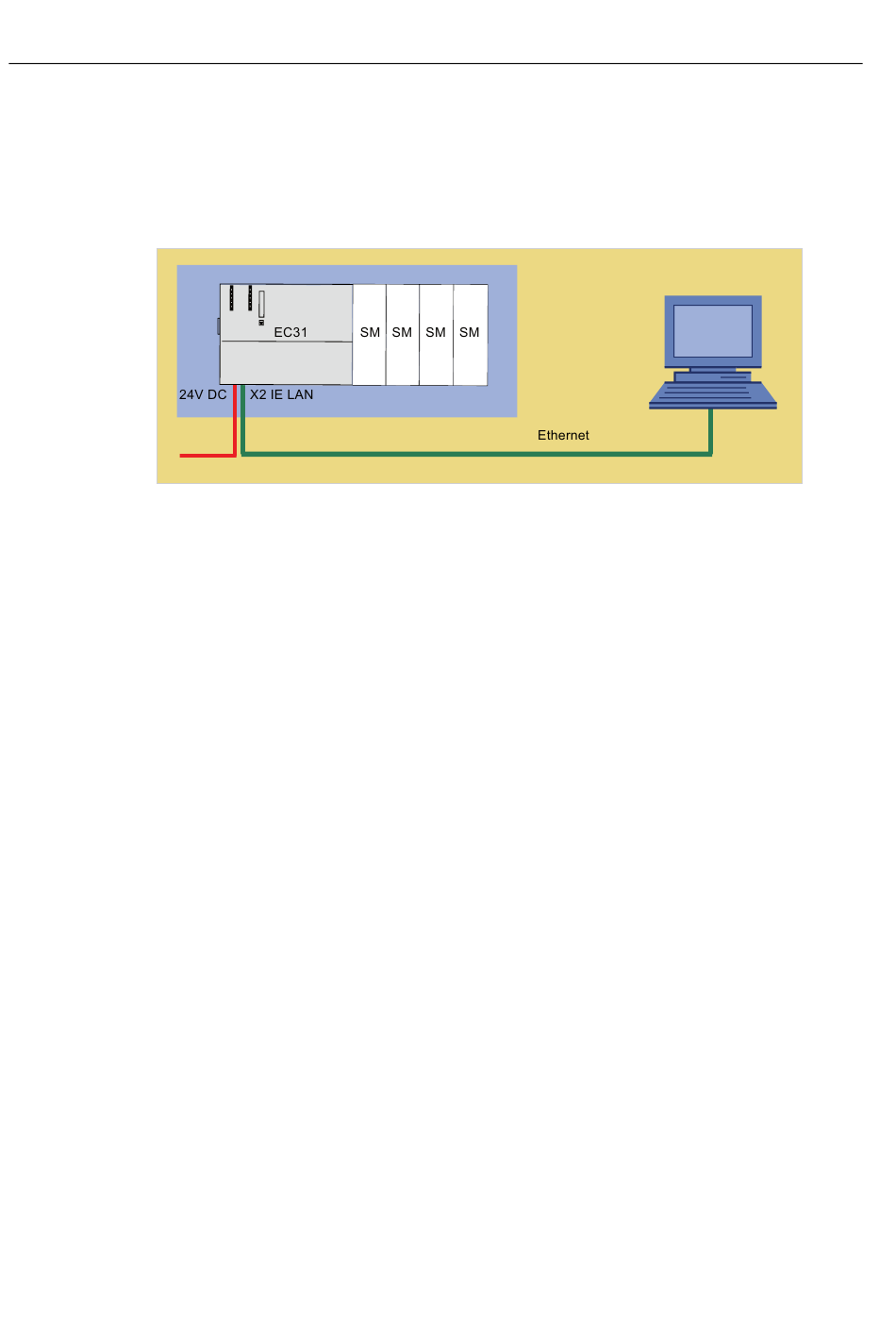

Bild 6-2
3. Schalten Sie die Stromversorgung ein.
IP-Adresse über DHCP-Server
Das Dynamic Host Configuration Protocol (DHCP) ist ein Protokoll, das über einen
DHCP-Server an ein neu anzumeldendes Gerät in einem LAN eine freie IP-Adresse vergibt.
Default-IP-Adresse
Wenn kein DHCP-Server verfügbar ist, können Sie über die Default IP-Adresse 192.168.2.1
/ 255.255.255.0 eine Verbindung zum Embedded Controller herstellen. Der Embedded
Controller ist erreichbar, wenn die LED-Anzeige U4 leuchtet.
Um die Verbindung zum Embedded Controller herzustellen, wählen Sie den Befehl:
Start > Programme > Zubehör > Kommunikation > Remotedesktopverbindung.
Erstinbetriebnahme über DCP
Nach dem ersten Einschalten wird auf dem Embedded Controller automatisch das
vorinstallierte Betriebssystem Windows XP Embedded eingerichtet. Gehen Sie wie folgt vor:
1. Vergeben Sie über STEP 7 oder über das
2. Geben Sie als Benutzername "Administrator" und als Passwort "admin" ein.
48
Anschließen zur Erstinbetriebnahme über Remote-PC
Ergebnis: Der Embedded Controller fährt hoch, die LED-Anzeige U4 blinkt.
Embedded Controller.
Folgen Sie dazu den Anweisungen des Programms.
Ergebnis: Der Anmeldedialog von Windows XP Embedded öffnet sich.
Ergebnis: Die Windows-Oberfläche erscheint. Sie können Ihre Windows-Konfiguration
vornehmen.
Primary Setup Tool
eine IP-Adresse für den
S7-modular Embedded Controller EC31-RTX
Betriebsanleitung, 07/2008, A5E01716599-01
