- Seite 1 SIMATIC ET 200SP Digitaleingabemodul DI 8xNAMUR (6ES7131-6TF00-0CA0) Gerätehandbuch Ausgabe 02/2014 Answers for industry.
-
Seite 2: Digitaleingabemodul
___________________ Digitaleingabemodul Vorwort DI 8xNAMUR HF ___________________ Wegweiser Dokumentation (6ES7131-6TF00-0CA0) ___________________ Produktübersicht SIMATIC ___________________ Anschließen ET 200SP ___________________ Digitaleingabemodul Parameter/Adressraum DI 8xNAMUR HF ___________________ (6ES7131-6TF00-0CA0) Alarme/Diagnosemeldungen Gerätehandbuch ___________________ Technische Daten ___________________ Parameterdatensatz 02/2014 A5E03894477-01... -
Seite 3: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 4: Vorwort
Siemens empfiehlt, sich unbedingt regelmäßig über Produkt- Updates zu informieren. Für den sicheren Betrieb von Produkten und Lösungen von Siemens ist es erforderlich, geeignete Schutzmaßnahmen (z. B. Zellenschutzkonzept) zu ergreifen und jede Komponente in ein ganzheitliches Industrial Security-Konzept zu integrieren, das dem aktuellen Stand der Technik entspricht. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ..............................3 Wegweiser Dokumentation ........................5 Produktübersicht ............................. 7 Eigenschaften ..........................7 Anschließen ............................9 Anschlussbelegung ........................9 Prinzipschaltbild .......................... 10 Parameter/Adressraum ......................... 11 Parameter............................ 11 Erklärung der Parameter ......................13 Impulsverlängerung ........................16 Adressraum ..........................18 Alarme/Diagnosemeldungen ......................... 19 Status- und Fehleranzeigen ...................... -
Seite 6: Wegweiser Dokumentation
Die Dokumentation der SIMATIC Produkte ist modular aufgebaut und enthält Themen rund um Ihr Automatisierungssystem. Die komplette Dokumentation für das Dezentrale Peripheriesystem ET 200SP besteht aus dem Systemhandbuch, Funktionshandbüchern und Gerätehandbüchern. Außerdem unterstützt Sie das Informationssystem von STEP 7 (Online-Hilfe) bei der Projektierung und Programmierung Ihres Automatisierungssystems. - Seite 7 Wegweiser Dokumentation SIMATIC Handbücher Im Internet (http://www.siemens.com/simatic-tech-doku-portal) finden Sie alle aktuellen Handbücher zu SIMATIC Produkten zum kostenlosen Download. Digitaleingabemodul DI 8xNAMUR HF (6ES7131-6TF00-0CA0) Gerätehandbuch, 02/2014, A5E03894477-01...
-
Seite 8: Produktübersicht

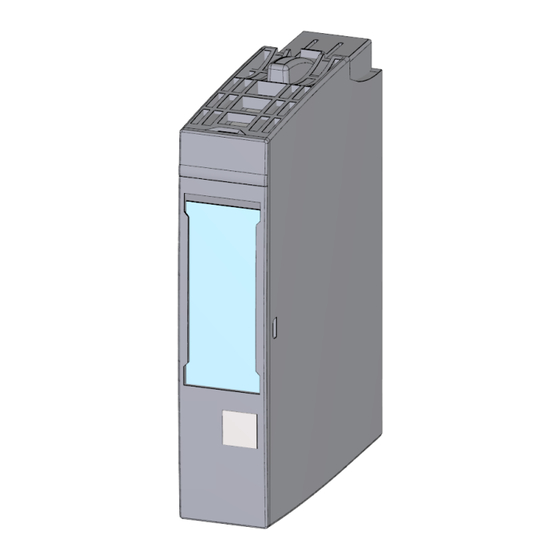

Produktübersicht Eigenschaften Bestellnummer 6ES7131-6TF00-0CA0 Ansicht des Moduls Bild 2-1 Ansicht des Moduls DI 8×NAMUR HF Digitaleingabemodul DI 8xNAMUR HF (6ES7131-6TF00-0CA0) Gerätehandbuch, 02/2014, A5E03894477-01... - Seite 9 Folgendes Zubehör ist separat bestellbar: ● Beschriftungsstreifen ● Farbkennzeichnungsschilder ● Referenzkennzeichnungsschild ● Schirmanschluss Weitere Information zum Zubehör finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). Siehe auch Produktinformationen ET 200SP (http://support.automation.siemens.com/WW/view/de/73021864) Digitaleingabemodul DI 8xNAMUR HF (6ES7131-6TF00-0CA0) Gerätehandbuch, 02/2014, A5E03894477-01...
-
Seite 10: Anschließen
Wechsler mit 10 kΩ beschaltet Einzelkontakt unbeschaltet Wechsler unbeschaltet (mechanischer (mechanischer Wechsler) (mechanischer Schließer mit Wechsler) Einzelkontakt) Verwendbare BaseUnit-Typen, erkennbar an den letzten beiden Stellen der Bestellnummer. Siehe auch Systemhandbuch Dezentrales Peripheriesystem ET 200SP. Digitaleingabemodul DI 8xNAMUR HF (6ES7131-6TF00-0CA0) Gerätehandbuch, 02/2014, A5E03894477-01... -
Seite 11: Prinzipschaltbild
Das erste BaseUnit einer Station muss ein helles BaseUnit sein. Beachten Sie das auch bei der Projektierung. Firmware-Update Beim Firmware-Update muss beim Start und während des Firmware-Updates die Versorgungsspannung L+ am Modul anliegen. Siehe auch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293) Prinzipschaltbild Prinzipschaltbild Bild 3-1 Prinzipschaltbild DI 8×NAMUR HF Digitaleingabemodul DI 8xNAMUR HF (6ES7131-6TF00-0CA0) Gerätehandbuch, 02/2014, A5E03894477-01... -
Seite 12: Parameter/Adressraum
Parameter ist abhängig von der Art der Projektierung. Folgende Projektierungen sind möglich: ● Dezentraler Betrieb am PROFINET IO in einem ET 200SP System ● Dezentraler Betrieb mit PROFIBUS DP in einem ET 200SP System Bei der Parametrierung im Anwenderprogramm werden die Parameter mit der Anweisung "WRREC"... - Seite 13 Parameter/Adressraum 4.1 Parameter Parameter Wertebereich Voreinstel- Umparametrieren Wirkungsbereich mit lung im RUN Projektiersoftware z. B. STEP 7 (TIA-Portal) GSD-Datei GSD-Datei PROFINET IO PROFIBUS DP Prozessalarme deaktiviert Kanal deaktiviert • Steigende Flanke • Fallende Flanke • Fallende und • steigende Flanke Gebertyp NAMUR- Kanal...
-
Seite 14: Erklärung Der Parameter
Parameter/Adressraum 4.2 Erklärung der Parameter Technologiefunktionen Alle technologischen Funktionen, wie ● Impulsverlängerungen ● Flatterüberwachung ● Wechslerfehler ● Prozessalarme werden nur bei einem fehlerfreien Signal (QI = 1) ausgeführt. D.h. auf dem Kanal ist keine Diagnose anliegend (siehe auch Kapitel Adressraum (Seite 18)). Erklärung der Parameter Diagnose fehlende Versorgungsspannung L+ Freigabe der Diagnosemeldung bei fehlender oder zu geringer Versorgungsspannung L+. - Seite 15 Parameter/Adressraum 4.2 Erklärung der Parameter Diagnose Wechslerfehler Freigabe der Diagnosemeldung, wenn ein Wechslerfehler auftritt. Diagnose "Wechslerfehler" ist bei folgender Einstellung des Gebers verwendbar: ● NAMUR-Wechsler ● Wechsler unbeschaltet ● Wechsler mit 10 kΩ Diagnose Flatterfehler Freigabe der Diagnosemeldung, wenn ein Flatterfehler auftritt. Die Flatterüberwachung ist eine leittechnische Funktion für digitale Eingangssignale.
-
Seite 16: Invertiert
● Einzelkontakt mit 10 kΩ Potenzialgruppe Legt fest, dass sich auf diesem Steckplatz ein BaseUnit mit Einspeisung der Versorgungsspannung befindet (siehe Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293)). Siehe auch Anschlussbelegung (Seite 9) Impulsverlängerung (Seite 16) Diagnose bei Gebertyp Wechsler (Seite 25) Digitaleingabemodul DI 8xNAMUR HF (6ES7131-6TF00-0CA0) Gerätehandbuch, 02/2014, A5E03894477-01... -
Seite 17: 4.3 Impulsverlängerung
Parameter/Adressraum 4.3 Impulsverlängerung Impulsverlängerung Beschreibung Die Impulsverlängerung ist eine Funktion zur Veränderung eines digitalen Eingangssignals. Ein Impuls an einem Digitaleingang wird mindestens auf die parametrierte Länge verlängert. Ist der Eingangsimpuls bereits länger als die parametrierte Länge, dann wird der Impuls nicht verändert. - Seite 18 Parameter/Adressraum 4.3 Impulsverlängerung Hinweis Wenn Sie für einen Eingangskanal die Impulsverlängerung parametrieren, hat das auch Auswirkungen auf die für diesen Kanal freigegebene Flatterüberwachung. Das "impulsverlängerte" Signal ist das Eingangssignal für die Flatterüberwachung. Stimmen Sie deshalb die Parametrierungen von Impulsverlängerung und Flatterüberwachung aufeinander ab.
-
Seite 19: Adressraum
Parameter/Adressraum 4.4 Adressraum Adressraum Konfigurationsmöglichkeiten des DI 8×NAMUR HF Konfiguration mit Wertstatus: ● DI 8×NAMUR HF QI Wertstatus auswerten Durch die Konfiguration mit Wertstatus (QI) wird ein zusätzliches Byte im Eingangsadressraum belegt. Jedes Bit in diesem Byte ist einem Kanal zugeordnet und gibt Auskunft über die Gültigkeit des Digitalwerts. -
Seite 20: Alarme/Diagnosemeldungen
Alarme/Diagnosemeldungen Status- und Fehleranzeigen LED-Anzeigen Im folgenden Bild sehen Sie die LED-Anzeigen (Status- und Fehleranzeigen) des DI 8×NAMUR HF. ① DIAG (grün/rot) ② Kanalstatus (grün) ③ Kanalfehler (rot) ④ PWR (grün) Bild 5-1 LED-Anzeige Digitaleingabemodul DI 8xNAMUR HF (6ES7131-6TF00-0CA0) Gerätehandbuch, 02/2014, A5E03894477-01... -
Seite 21: Bedeutung Der Led-Anzeigen
Diagnosemeldungen (Seite 24). LED DIAG Tabelle 5- 1 Fehleranzeige der LED DIAG LED DIAG Bedeutung Versorgungsspannung des ET 200SP nicht in Ordnung Modul nicht betriebsbereit (nicht parametriert oder ungültig parametriert) blinkt Modul parametriert und keine Moduldiagnose Modul parametriert und Moduldiagnose... - Seite 22 Alarme/Diagnosemeldungen 5.1 Status- und Fehleranzeigen LED PWR Tabelle 5- 3 Statusanzeige der LED PWR LED PWR Bedeutung Versorgungsspannung L+ fehlt, ist zu gering oder verpolt Versorgungsspannung L+ vorhanden Digitaleingabemodul DI 8xNAMUR HF (6ES7131-6TF00-0CA0) Gerätehandbuch, 02/2014, A5E03894477-01...
-
Seite 23: Alarme
Alarme/Diagnosemeldungen 5.2 Alarme Alarme Das Digitaleingabemodul DI 8×NAMUR HF unterstützt Diagnose- und Prozessalarme. Diagnosealarm Bei folgenden Ereignissen erzeugt das Modul einen Diagnosealarm: ● Kurzschluss nach M ● Drahtbruch ● Versorgungsspannung fehlt ● Wechslerfehler ● Flatterfehler Prozessalarme mit IO-Controller auswerten Bei folgenden Ereignissen erzeugt das Modul einen Prozessalarm: ●... -
Seite 24: Aufbau Der Alarmzusatzinfo
Alarme/Diagnosemeldungen 5.2 Alarme Aufbau der Alarmzusatzinfo Tabelle 5- 4 Aufbau der USI = W#16#0001 Name des Datenblocks Inhalt Bemerkung Bytes W#16#0001 Alarmzusatzinfo der Prozessalarme des Peripheriemoduls (User Structure Identifier) Es folgt der Kanal, der den Prozessalarm ausgelöst hat. Kanal B#16#00 bis B#16#07 Kanal 0 bis 7 des Peripheriemoduls Es folgt das Ereignis, das den Prozessalarm ausgelöst hat. -
Seite 25: Diagnosemeldungen
Alarme/Diagnosemeldungen 5.3 Diagnosemeldungen Diagnosemeldungen Diagnosemeldungen Zu jedem Diagnoseereignis wird eine Diagnosemeldung ausgegeben und am Modul blinkt die DIAG-LED. Die Diagnosemeldungen können z. B. im Diagnosepuffer der CPU ausgelesen werden. Die Fehlercodes können Sie über das Anwenderprogramm auswerten. Tabelle 5- 5 Diagnosemeldungen, deren Bedeutung und Abhilfemaßnahmen Diagnosemeldung Fehler- Bedeutung... -
Seite 26: Diagnose Bei Gebertyp Wechsler
Alarme/Diagnosemeldungen 5.4 Diagnose bei Gebertyp Wechsler Diagnose bei Gebertyp Wechsler Diagnose bei Gebertyp Wechsler Bei der Diagnose Wechslerfehler wird das Umschalten zwischen zwei Eingangskanälen kontrolliert. Erfolgt bei einem Signalwechsel an einem Wechslerkanal nach der tolerierten Umschaltzeit kein Signalwechsel am anderen Wechslerkanal, meldet die Baugruppe Diagnose Wechslerfehler. -
Seite 27: Flatterüberwachung
Alarme/Diagnosemeldungen 5.5 Flatterüberwachung Tipp: Datensätze 0 bis 7 und Wechslergeber Sie können mit den Datensätzen 1, 3, 5 und 7 einen Wechslergeber auf einem geraden Kanal parametrieren (Öffnerkanal). Mit den Datensätzen 0, 2, 4 und 6 kann der zugehörige Schließerkanal parametriert werden. Auf einen geraden Wechslerkanal muss ein ungerader deaktivierter Kanal folgen, ansonsten ●... -
Seite 28: Melden Eines Flatterfehlers
Alarme/Diagnosemeldungen 5.5 Flatterüberwachung Melden eines Flatterfehlers Wenn ein Flatterfehler auftritt, wird der aktuelle Signalzustand in das Prozessabbild eingetragen und der Wertstatus des Signals auf "ungültig" (QI = 0 gesetzt). Wenn die Diagnose "Flatterfehler" freigegeben ist, wird zusätzlich die Diagnoseinformation "Flatterfehler" eingetragen und ein kommender Diagnosealarm ausgelöst. Den Wertstatus (QI) und die Diagnoseinformationen können Sie im Anwenderprogramm auswerten und verarbeiten. -
Seite 29: Flatterüberwachung Und "Beruhigungszeit" Im Flatterfehlerfall
Alarme/Diagnosemeldungen 5.5 Flatterüberwachung Flatterüberwachung und "Beruhigungszeit" im Flatterfehlerfall Zieht sich die Überwachungszeit im Fehlerfall, als dreifaches Überwachungsfenster, wieder neu auf, wenn währenddessen das Signal weiter wechselt? Das Signal ändert sich ... Folge einmal mehr, als im "Anzahl Signalwechsel" eingestellt. Überwachungszeit wird neu gestartet. weniger oft, als im "Anzahl Signalwechsel"... -
Seite 30: Technische Daten
Technische Daten Technische Daten Technische Daten des DI 8×NAMUR HF 6ES7131-6TF00-0CA0 Produkttyp-Bezeichnung DI 8xNAMUR HF Allgemeine Informationen verwendbare BaseUnits BU-Typ A0 Produktfunktion I&M-Daten Ja; I&M0 bis I&M3 Engineering mit STEP 7 TIA-Portal projektierbar/integriert ab V13 / V13 Version STEP 7 projektierbar/integriert ab Version V5.5 SP3 / V5.5 SP4 PROFIBUS ab GSD-Version/GSD-Revision GSD Revision 5... - Seite 31 Technische Daten 6.1 Technische Daten 6ES7131-6TF00-0CA0 Flatter-Beobachtungsfenster Ja; 0,5 s, 1 s bis 100 s in 1 s-Schritten Eingangsspannung Art der Eingangsspannung Nennwert, DC 8,2 V Eingangsstrom für 10 k beschalteten Kontakt 0,35 mA bis 1,2 mA für Signal "0" •...
-
Seite 32: Namur-Geber Und Beschaltete Kontakte
Gewicht, ca. 32 g NAMUR-Geber und beschaltete Kontakte Überwachung auf Kurzschluss und Drahtbruch nur für NAMUR-Geber und beschaltete Kontakte. Die Ansprechbereiche der Diagnosen entsprechen der IEC 60947-5-6. Maßbild Siehe Gerätehandbuch BaseUnits (http://support.automation.siemens.com/WW/view/de/58532597/133300) Digitaleingabemodul DI 8xNAMUR HF (6ES7131-6TF00-0CA0) Gerätehandbuch, 02/2014, A5E03894477-01... -
Seite 33: Parameterdatensatz
Parameterdatensatz Abhängigkeiten bei der Projektierung mit GSD-Dateien Bei der Projektierung des Moduls mit GSD-Datei ist zu beachten, dass die Einstellungen einiger Parameter voneinander abhängig sind, siehe nachfolgenden Tabellen. Projektierung mit PROFINET GSD-Datei In der Tabelle sind die Diagnosen und deren Abhängigkeiten von den Gebertypen für PROFINET aufgelistet. -
Seite 34: Parametrierung Und Aufbau Parameterdatensatz
Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Parametrierung und Aufbau Parameterdatensatz Der Datensatz 128 des Moduls hat einen identischen Aufbau - unabhängig davon, ob Sie das Modul mit PROFIBUS DP oder PROFINET IO projektieren. Mit dem Datensatz 128 können Sie in Ihrem Anwenderprogramm das Modul, unabhängig von Ihrer Projektierung, umparametrieren. -
Seite 35: Aufbau Datensatz 128 Oder Datensätze 0 Bis
Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Aufbau Datensatz 128 oder Datensätze 0 bis 7 Bild A-1 Aufbau Datensatz 128 oder Datensätze 0 bis 7 Kopfinformation Das folgende Bild zeigt Ihnen den Aufbau der Kopfinformation. Bild A-2 DS 128 oder DS 0 bis 7: Byte 0 und 1; Kopfinformation Digitaleingabemodul DI 8xNAMUR HF (6ES7131-6TF00-0CA0) Gerätehandbuch, 02/2014, A5E03894477-01... - Seite 36 Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Parameter Das folgende Bild zeigt Ihnen den Aufbau der Parameter für einen Kanal. Und dieser Aufbau gilt für Kanal 0 bis 7. Digitaleingabemodul DI 8xNAMUR HF (6ES7131-6TF00-0CA0) Gerätehandbuch, 02/2014, A5E03894477-01...
-
Seite 37: Siehe Auch
Parameterdatensatz A.2 Parametrierung und Aufbau Parameterdatensatz Bild A-3 DS 128 oder DS 0 bis 7: Byte x bis x+5: Aufbau für die Kanäle 0 bis 7 Siehe auch Parameter (Seite 11) Digitaleingabemodul DI 8xNAMUR HF (6ES7131-6TF00-0CA0) Gerätehandbuch, 02/2014, A5E03894477-01...
