Hardware Konfigurieren
1. Selektieren Sie die PC-Station im SIMATIC Manager und öffnen Sie die Hardware

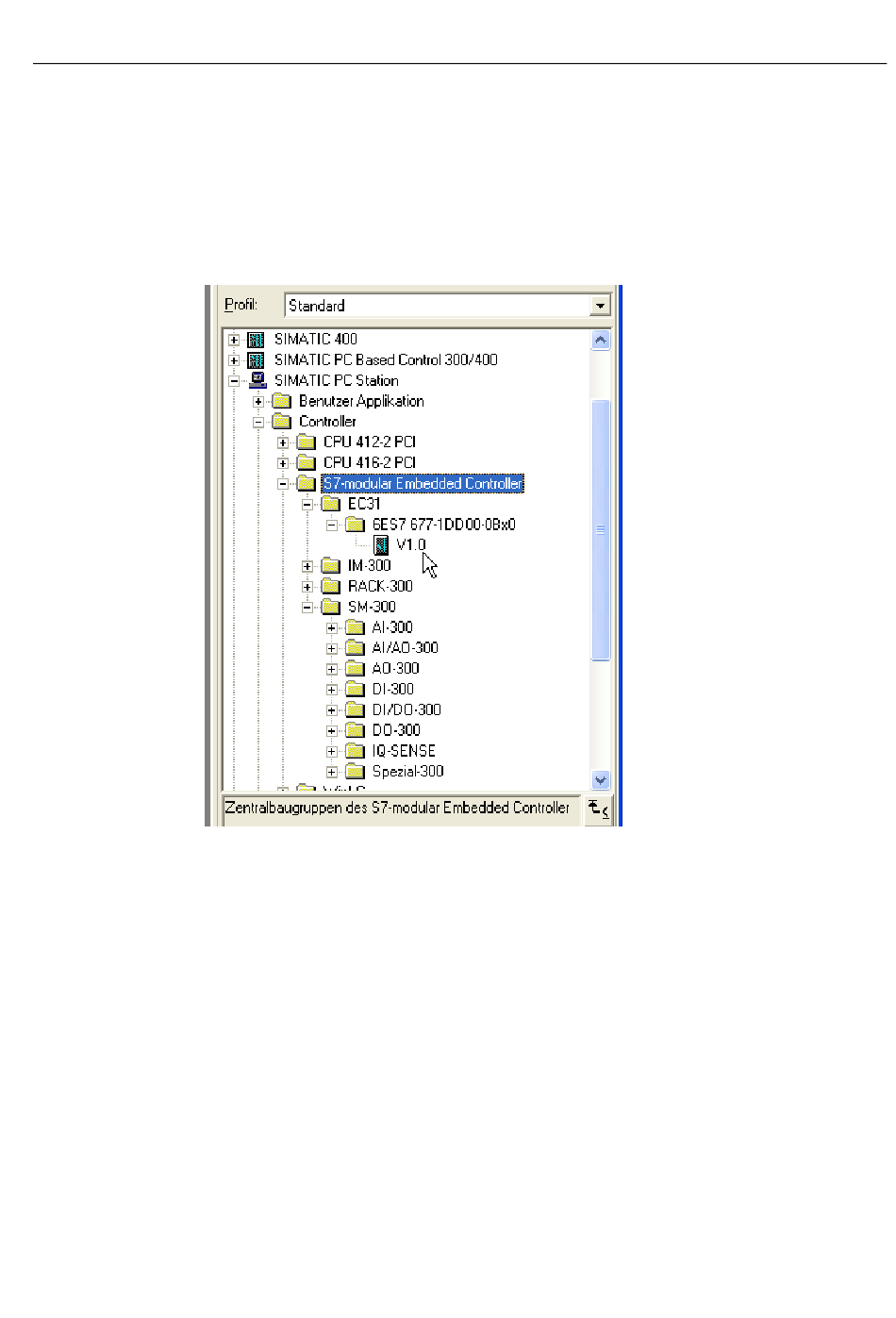

2. Wählen Sie den EC31 aus dem Hardware-Katalog und fügen Sie ihn in den
S7-modular Embedded Controller EC31-RTX
Betriebsanleitung, 07/2008, A5E01716599-01
Konfiguration.
Baugruppenträger ein. Die Baugruppe finden Sie unter SIMATIC PC Station >
Controller > S7-modular Embedded Controller.
Ergebnis: Die Baugruppe WinLC RTX EC wird im Baugruppenträger der PC-Station ((0)
PC) auf Steckplatz 2 dargestellt. WinLC RTX EC ist mit einem weiteren
Baugruppenträger ((0) UR) verbunden. (0) UR stellt den zentralen Baugruppenträger des
EC31-RTX dar. In der Konfigurationstabelle wird die Konfiguration des selektierten
Baugruppenträgers angezeigt.
EC31-RTX konfigurieren
5.2 S7-mEC konfigurieren und programmieren
