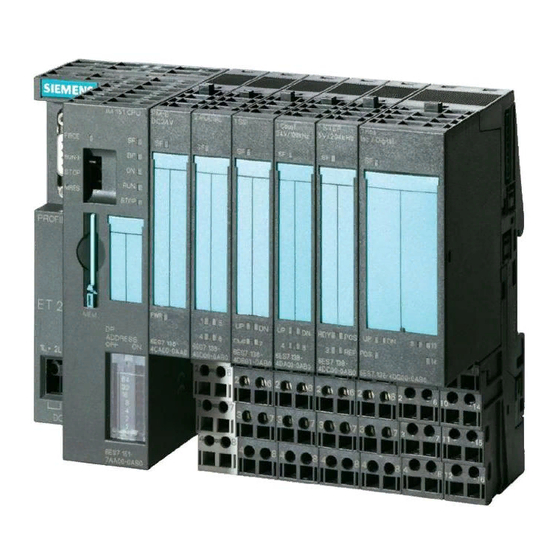

Siemens ET 200S Gerätehandbuch
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Steuergeräte
  5. ET 200S
  6. Gerätehandbuch

Siemens ET 200S Gerätehandbuch

Dezentrale peripherie et 200s analoges elektronikmodul 2ai i 4wire st (6es7134-4gb11-0ab0)
Vorschau anzeigen Andere Handbücher für ET 200S:
1
2
3
4
Inhalt
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Inhaltsverzeichnis

Quicklinks

SIMATIC Dezentrale Peripherie ET 200S Analoges Elektronikmodul 2AI I 4WIRE ST (6ES7134-4GB11-0AB0)
SIMATIC
Dezentrale Peripherie ET 200S
Analoges Elektronikmodul
2AI I 4WIRE ST
(6ES7134-4GB11-0AB0)
Gerätehandbuch
04/2007
A5E01076099-01
Vorwort
______________
Eigenschaften
______________
Parameter
______________
Diagnose
______________
Analogwertdarstellung
______________
Anschließen
1
2
3
4
5
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens ET 200S

Inhaltszusammenfassung für Siemens ET 200S

  • Seite 1 Vorwort SIMATIC Dezentrale Peripherie ET 200S Analoges Elektronikmodul 2AI I 4WIRE ST (6ES7134-4GB11-0AB0) ______________ Eigenschaften ______________ Parameter SIMATIC ______________ Diagnose Dezentrale Peripherie ET 200S Analoges Elektronikmodul ______________ Analogwertdarstellung 2AI I 4WIRE ST (6ES7134-4GB11-0AB0) ______________ Anschließen Gerätehandbuch 04/2007 A5E01076099-01...

  • Seite 2: Sicherheitshinweise

    Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.

  • Seite 3: Vorwort

    Zweck des Gerätehandbuches Dezentrales Das vorliegende Gerätehandbuch ergänzt die Betriebsanleitung Peripheriesystem ET 200S . Funktionen, die die ET 200S generell betreffen, finden Sie in der Dezentrales Peripheriesystem ET 200S Betriebsanleitung Die Informationen des vorliegenden Gerätehandbuches und der Betriebsanleitung ermöglichen es Ihnen, die ET 200S in Betrieb zu nehmen.

  • Seite 4: Technical Support

    Vorwort Trainingscenter Um Ihnen den Einstieg in den Umgang mit der ET 200S und das Automatisierungssystem SIMATIC S7 zu erleichtern, bieten wir entsprechende Kurse an. Wenden Sie sich bitte an Ihr regionales Trainingscenter oder an das zentrale Trainingscenter in D-90327 Nürnberg.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................3 Eigenschaften............................7 Analoges Elektronikmodul 2AI I 4WIRE ST (6ES7134-4GB11-0AB0) ..........7 Parameter..............................11 Parameter ............................11 Parameterbeschreibung.......................12 Diagnose ..............................13 Diagnose durch LED-Anzeige......................13 Fehlertypen ..........................14 Analogwertdarstellung ..........................15 Einleitung .............................15 Analogwertdarstellung für Messbereiche mit SIMATIC S7............15 Messbereiche..........................16 Einfluss auf Analogwertdarstellung....................18 4.4.1 Einfluss der Versorgungsspannung und des Betriebszustandes auf analoge Eingangswerte ..........................18...
  • Seite 6 Inhaltsverzeichnis Analoges Elektronikmodul 2AI I 4WIRE ST (6ES7134-4GB11-0AB0) Gerätehandbuch, 04/2007, A5E01076099-01...

  • Seite 7: Eigenschaften

    Eigenschaften Analoges Elektronikmodul 2AI I 4WIRE ST (6ES7134-4GB11-0AB0) Eigenschaften ● 2 Eingänge für Strommessung ● Eingangsbereiche: – ± 20 mA, Auflösung 13 Bit + Vorzeichen – 4 bis 20 mA, Auflösung 13 Bit ● zulässige Common-Mode-Spannung AC 2 V ● erweiterter Temperaturbereich von 0 bis 50 °C bei senkrechtem Einbau Allgemeine Anschlussbelegung Hinweis Die Klemmen 4, 8, A4, A8, A3 und A7 stehen nur an bestimmten Terminalmodulen zur...
  • Seite 8 Eigenschaften 1.1 Analoges Elektronikmodul 2AI I 4WIRE ST (6ES7134-4GB11-0AB0) Verwendbare Terminalmodule Verwendbare Terminalmodule für 2AI I 4WIRE ST (6ES7134-4GB11-0AB0) TM-E15C26-A1 TM-E15C24-01 (6ES7193-4CA50- (6ES7193-4CB30- Federklemme 0AA0) 0AA0) TM-E15S26-A1 TM-E15S24-01 (6ES7193-4CA40- (6ES7193-4CB20- Schraubklemme 0AA0) 0AA0) TM-E15N26-A1 TM-E15N24-01 (6ES7193-4CA80- (6ES7193-4CB70- Fast Connect 0AA0) 0AA0) Prinzipschaltbild Bild 1-1...
  • Seite 9 Eigenschaften 1.1 Analoges Elektronikmodul 2AI I 4WIRE ST (6ES7134-4GB11-0AB0) Technische Daten 2AI I 4WIRE ST (6ES7134-4GB11-0AB0) Maße und Gewicht Breite (mm) Gewicht ca. 40 g Baugruppenspezifische Daten Unterstützt taktsynchronen Betrieb nein Anzahl der Eingänge Leitungslänge geschirmt • max. 200 m Parameterlänge 4 Byte Adressraum...
  • Seite 10 Eigenschaften 1.1 Analoges Elektronikmodul 2AI I 4WIRE ST (6ES7134-4GB11-0AB0) Störunterdrückung, Fehlergrenzen Störspannungsunterdrückung für f = n x (f1 ± 1 %), (f1 = Störfrequenz) Gegentaktstörung • min. 70 dB (Spitzenwert der Störung < Nennwert des Eingangsbereichs) Übersprechen zwischen den Eingängen min.

  • Seite 11: Parameter

    Parameter Parameter Tabelle 2-1 Parameter für Analoges Eingabemodul 2AI I 4WIRE ST Wertebereich Voreinstellung Wirkungsbereich sperren Sammeldiagnose • sperren Modul (Parametrierfehler, interner Fehler) freigeben • sperren Diagnose: Überlauf / Unterlauf • sperren Modul freigeben • sperren Diagnose: sperren Kanal • Drahtbruch freigeben •...

  • Seite 12: Parameterbeschreibung

    Parameter 2.2 Parameterbeschreibung Parameterbeschreibung Glättung Die einzelnen Messwerte werden mittels digitaler Filterung geglättet. Die Glättung ist in 4 Stufen einstellbar, wobei der Glättungsfaktor k multipliziert mit der Zykluszeit des Elektronikmoduls der Zeitkonstante des Glättungsfilters entspricht. Je größer die Glättung, umso größer ist die Zeitkonstante des Filters. Nachfolgende Bilder zeigen die Sprungantwort bei den verschiedenen Glättungsfaktoren in Abhängigkeit von der Anzahl der Baugruppenzyklen.

  • Seite 13: Diagnose

    Diagnose Diagnose durch LED-Anzeige LED-Anzeige ① Sammelfehler (rot) Status- und Fehleranzeigen Ereignis (LED) Ursache Maßnahme Keine Parametrierung oder Überprüfen Sie die falsches Modul gesteckt. Keine Parametrierung. Überprüfen Sie Lastspannung vorhanden. die Lastspannung. Werten Sie Diagnosemeldung liegt vor. die Diagnose aus. Analoges Elektronikmodul 2AI I 4WIRE ST (6ES7134-4GB11-0AB0) Gerätehandbuch, 04/2007, A5E01076099-01...

  • Seite 14: Fehlertypen

    Diagnose 3.2 Fehlertypen Fehlertypen Analoge Eingabemodule Fehlertypen Tabelle 3-1 Fehlertypen Fehlertyp Bedeutung Abhilfe 10000: Modul kann Parameter für den Korrektur der Projektierung (Ist- Parametrierfehler Kanal nicht verwerten: und Sollausbau abgleichen). Gestecktes Modul stimmt nicht Korrektur der Parametrierung mit der Projektierung überein. (Diagnose Drahtbruch nur bei den erlaubten Messbereichen Parametrierung fehlerhaft.

  • Seite 15: Analogwertdarstellung

    Analogwertdarstellung Einleitung Elektronikmodule mit Analogeingängen Durch Elektronikmodule mit Analogeingängen können kontinuierlich veränderliche Signale, wie sie z. B. bei der Temperaturerfassung und der Widerstandsmessung auftreten, erfasst, ausgewertet und zur Weiterverarbeitung in digitale Werte umgewandelt werden. Analogwertdarstellung für Messbereiche mit SIMATIC S7 Analogwertdarstellung Der digitalisierte Analogwert ist für Eingangs- und Ausgangswerte bei gleichem Nennbereich derselbe.

  • Seite 16: Ausgabewert

    Analogwertdarstellung 4.3 Messbereiche Ausgabewert In der folgenden Tabelle finden Sie die Darstellung der binären Analogwerte und der zugehörigen dezimalen bzw. hexadezimalen Darstellung der Einheiten der Analogwerte. In folgender Tabelle sind die Auflösungen 11-, 12-, 13- und 15 Bit + Vorzeichen dargestellt. Jeder Analogwert wird linksbündig in den AKKU eingetragen.
  • Seite 17 Analogwertdarstellung 4.3 Messbereiche Messbereich für Strom: ± 20 mA Tabelle 4-4 SIMATIC S7-Format: Messbereich ± 20 mA Messbereich ± 20 mA Einheiten Bereich dezimal hexadezimal > 23,5150 32767 7FFF Überlauf 23,5150 32511 7EFF Übersteuerungsbereich 20,0007 27649 6C01 20,0000 27648 6C00 14,9980 20736 5100...

  • Seite 18: Einfluss Auf Analogwertdarstellung

    Abhängigkeiten der Analogeingangswerte vom Betriebszustand der SPS (CPU des DP-Masters) und der Versorgungsspannung L+ Betriebszustand der SPS (CPU Versorgungssp. L+ Eingangswert des Elektronikmoduls mit des DP-Masters) an ET 200S Analogeingängen (Auswertung in CPU des (Powermodul) DP-Masters möglich) NETZ EIN L+ vorhanden...

  • Seite 19: Anschließen

    Anschließen Anschließen von Messwertgebern Einleitung An das Analoge Eingabemodul 2AI I 4WIRE können Sie Stromgeber als: ● 4-Draht-Messumformer anschließen. In diesem Kapitel ist beschrieben, wie Sie die Messwertgeber anschließen und was Sie beim Anschluss der Messwertgeber beachten müssen. Leitungen für Analogsignale Für die Analogsignale sollten Sie geschirmte und paarweise verdrillte Leitungen verwenden.

  • Seite 20: Verwendete Abkürzungen

    Anschließen 5.1 Anschließen von Messwertgebern Verwendete Abkürzungen In den folgenden Bildern bedeuten die verwendeten Abkürzungen: Messleitung (positiv) Messleitung (negativ) Bezugspotenzial des Analogmesskreises Masseanschluss Lastnennspannung DC 24 V Potenzialdifferenz zwischen Eingängen und Bezugspotenzial des Messkreises Potenzialdifferenz zwischen M und zentralem Erdungspunkt Isolierte Messwertgeber Die isolierten Messwertgeber sind nicht mit dem örtlichen Erdpotenzial verbunden.

  • Seite 21: Draht-Messumformer (Mu) An Externer Spannungsversorgung Betreiben

    Anschließen 5.1 Anschließen von Messwertgebern Nichtisolierte Messwertgeber Die nichtisolierten Messwertgeber sind vor Ort mit dem Erdpotenzial verbunden. Sie müssen mit dem Erdpotenzial verbinden. Bedingt durch örtliche Verhältnisse oder Störungen können Potenzialdifferenzen U (statische oder dynamische) zwischen den örtlich verteilten Messpunkten auftreten. Sollte der zulässige Wert für U überschritten werden, so müssen Sie zwischen den Messwertpunkten Potenzialausgleichsleitungen vorsehen.

  • Seite 22: Beschalten Von Nicht Benutzten Kanälen Der Analogen Eingabemodule

    Anschließen 5.2 Beschalten von nicht benutzten Kanälen der Analogen Eingabemodule Beschalten von nicht benutzten Kanälen der Analogen Eingabemodule Regeln Beachten Sie beim Beschalten von nicht benutzten Kanälen folgende Hinweise: ● "Deaktivieren" Sie nicht benutzte Eingabekanäle in der Parametrierung. ● Ein deaktivierter Kanal liefert immer den Wert 7FFF ●...

  • Seite 23: Index

    Index 4-Draht-Messumformer, 21 LED-Anzeige, 13 Leitungen für Analogsignale, 19 Analoges Elektronikmodul 2AI I 2WIRE ST Eigenschaften, 7 Messbereiche mit SIMATIC S7, 15 Analoges Elektronikmodul 2AI I 4WIRE ST Messwertauflösung, 16 Anschlussbelegung, 7 Messwertgeber, 19 Eigenschaften, 7 Prinzipschaltbild, 8 Analogwertverarbeitung, 19 Anschließen, 19 Nichtisolierte Messwertgeber, 21 Anschluss von Messwertgebern an...
  • Seite 24 Index Analoges Elektronikmodul 2AI I 4WIRE ST (6ES7134-4GB11-0AB0) Gerätehandbuch, 04/2007, A5E01076099-01...
