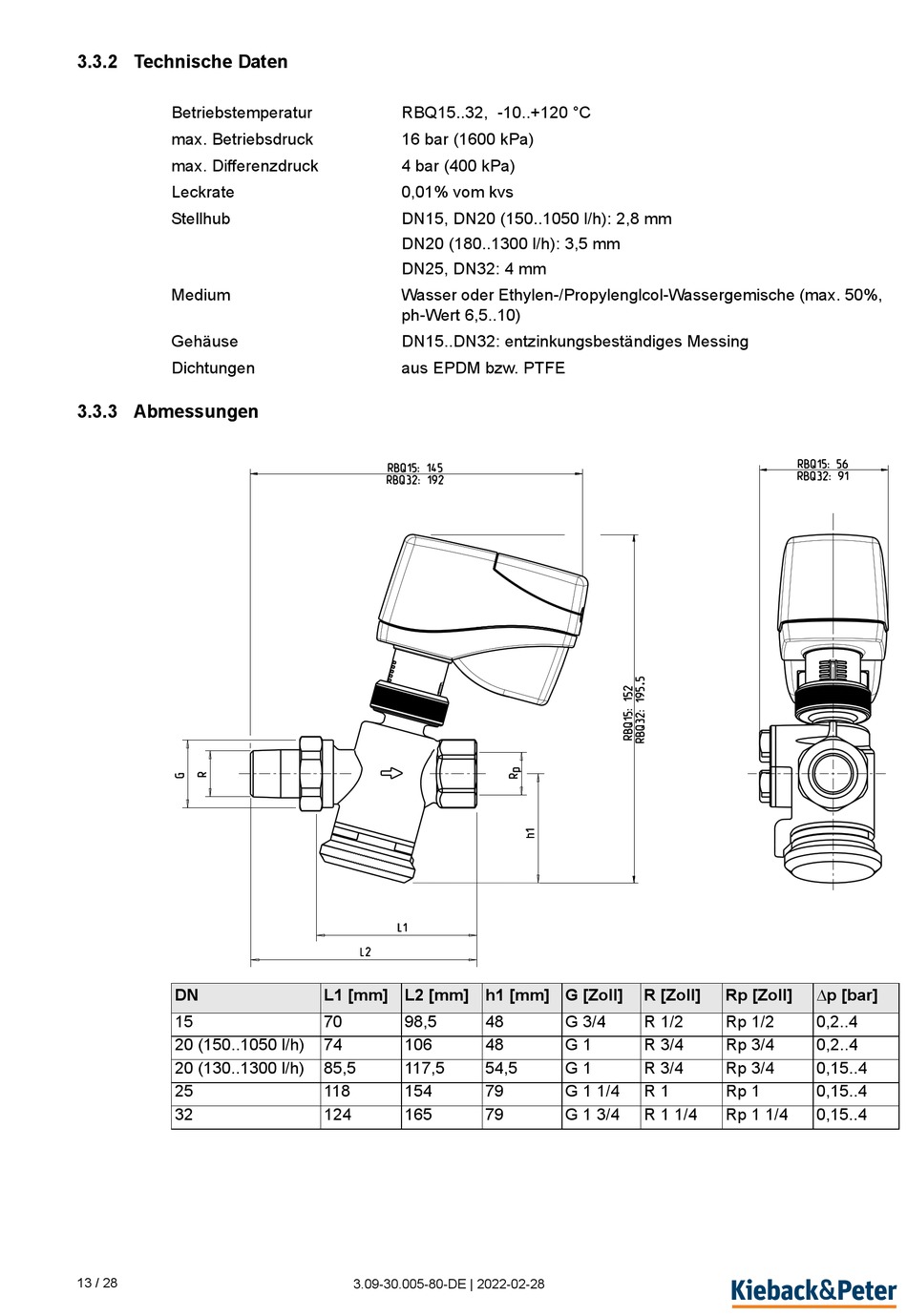

3.3.2 Technische Daten

Betriebstemperatur
max. Betriebsdruck
max. Differenzdruck
Leckrate
Stellhub
Medium
Gehäuse
Dichtungen

3.3.3 Abmessungen

DN
15
20 (150..1050 l/h)
20 (130..1300 l/h)
25
32
13 / 28
RBQ15..32, -10..+120 °C
16 bar (1600 kPa)
4 bar (400 kPa)
0,01% vom kvs
DN15, DN20 (150..1050 l/h): 2,8 mm
DN20 (180..1300 l/h): 3,5 mm
DN25, DN32: 4 mm
Wasser oder Ethylen-/Propylenglcol-Wassergemische (max. 50%,
ph-Wert 6,5..10)
DN15..DN32: entzinkungsbeständiges Messing
aus EPDM bzw. PTFE
L1 [mm] L2 [mm] h1 [mm] G [Zoll]
70 98,5 48
74 106 48
85,5 117,5 54,5
118 154 79
124 165 79
3.09-30.005-80-DE | 2022-02-28
R [Zoll] Rp [Zoll]
G 3/4 R 1/2 Rp 1/2
G 1 R 3/4 Rp 3/4
G 1 R 3/4 Rp 3/4
G 1 1/4 R 1 Rp 1
G 1 3/4 R 1 1/4 Rp 1 1/4
p [bar]
0,2..4
0,2..4
0,15..4
0,15..4
0,15..4
