5

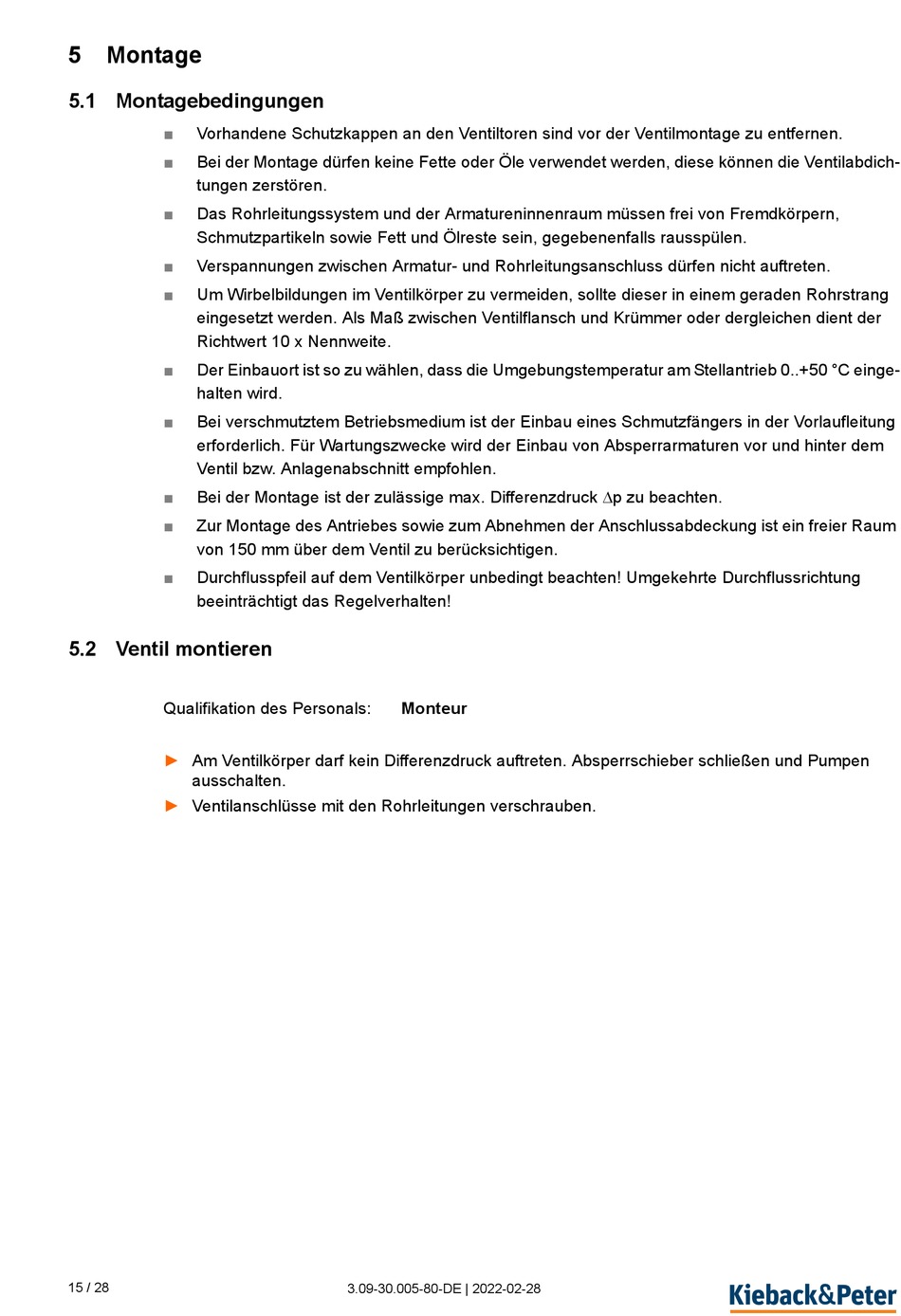

Montage
5.1 Montagebedingungen
■
Vorhandene Schutzkappen an den Ventiltoren sind vor der Ventilmontage zu entfernen.
■
Bei der Montage dürfen keine Fette oder Öle verwendet werden, diese können die Ventilabdich-
tungen zerstören.
■
Das Rohrleitungssystem und der Armatureninnenraum müssen frei von Fremdkörpern,
Schmutzpartikeln sowie Fett und Ölreste sein, gegebenenfalls rausspülen.
■
Verspannungen zwischen Armatur- und Rohrleitungsanschluss dürfen nicht auftreten.
■
Um Wirbelbildungen im Ventilkörper zu vermeiden, sollte dieser in einem geraden Rohrstrang
eingesetzt werden. Als Maß zwischen Ventilflansch und Krümmer oder dergleichen dient der
Richtwert 10 x Nennweite.
■
Der Einbauort ist so zu wählen, dass die Umgebungstemperatur am Stellantrieb 0..+50 °C einge-
halten wird.
■
Bei verschmutztem Betriebsmedium ist der Einbau eines Schmutzfängers in der Vorlaufleitung
erforderlich. Für Wartungszwecke wird der Einbau von Absperrarmaturen vor und hinter dem
Ventil bzw. Anlagenabschnitt empfohlen.
Bei der Montage ist der zulässige max. Differenzdruck p zu beachten.
■
■
Zur Montage des Antriebes sowie zum Abnehmen der Anschlussabdeckung ist ein freier Raum
von 150 mm über dem Ventil zu berücksichtigen.
■
Durchflusspfeil auf dem Ventilkörper unbedingt beachten! Umgekehrte Durchflussrichtung
beeinträchtigt das Regelverhalten!
5.2 Ventil montieren
Qualifikation des Personals:
►
Am Ventilkörper darf kein Differenzdruck auftreten. Absperrschieber schließen und Pumpen
ausschalten.
►
Ventilanschlüsse mit den Rohrleitungen verschrauben.
15 / 28
Monteur
3.09-30.005-80-DE | 2022-02-28
