Beschreibung
Der MF15-R-Q Stellantrieb mit elektrischer Notstellfunktion und Stellungsrückmeldung wird mit
Durchgangs- und Dreiwegeventilen der Kompaktventilbaureihe RBQ15..32 eingesetzt.
Die elektrische Notstellfunktion ermöglicht das sichere Einstellen einer definierten Ventilstellung nach
Ausfall der Versorgungsspannung des Stellantriebs. Im Auslieferungszustand ist als Notstellposition
die 0%-Position (Ventil geschlossen) eingestellt.
Nach Abschluss der Inbetriebnahme kann die Notstellposition neu eingestellt werden.
Die elektrische Notstellfunktion ist erst verfügbar, wenn der interne Energiespeicher vollständig
geladen ist und der Stellantrieb im Rahmen der Initialisierungsfahrt die Ventilendlagen erkannt hat.
Die Betriebsbereitschaft wird durch konstantes grünes Leuchten der LED signalisiert.
Die Ladezeit des internen Energiespeichers beträgt bis zu 2,5 Minuten.
Wenn die Notstellfunktion ausgelöst wurde, wird über das Rückmeldesignal eine Spannung von 0 V
DC ausgegeben.
Wurde die Notstellfunktion ausgelöst und die Nennspannung kehrt wieder zurück, wird der Energie-
speicher wieder voll aufgeladen.
Der Stellantrieb verbleibt in der voreingestellten Notstell-Endlage, bis der Ladezustand erreicht ist.
Danach folgt der Stellantrieb dem Stellsignal und die Notstellfunktion ist wieder verfügbar.
3.1 Identifikation des Produkts
Das Typenschild ist auf der Unterseite des Gehäuses des Stellantriebs angebracht.
6
5
4

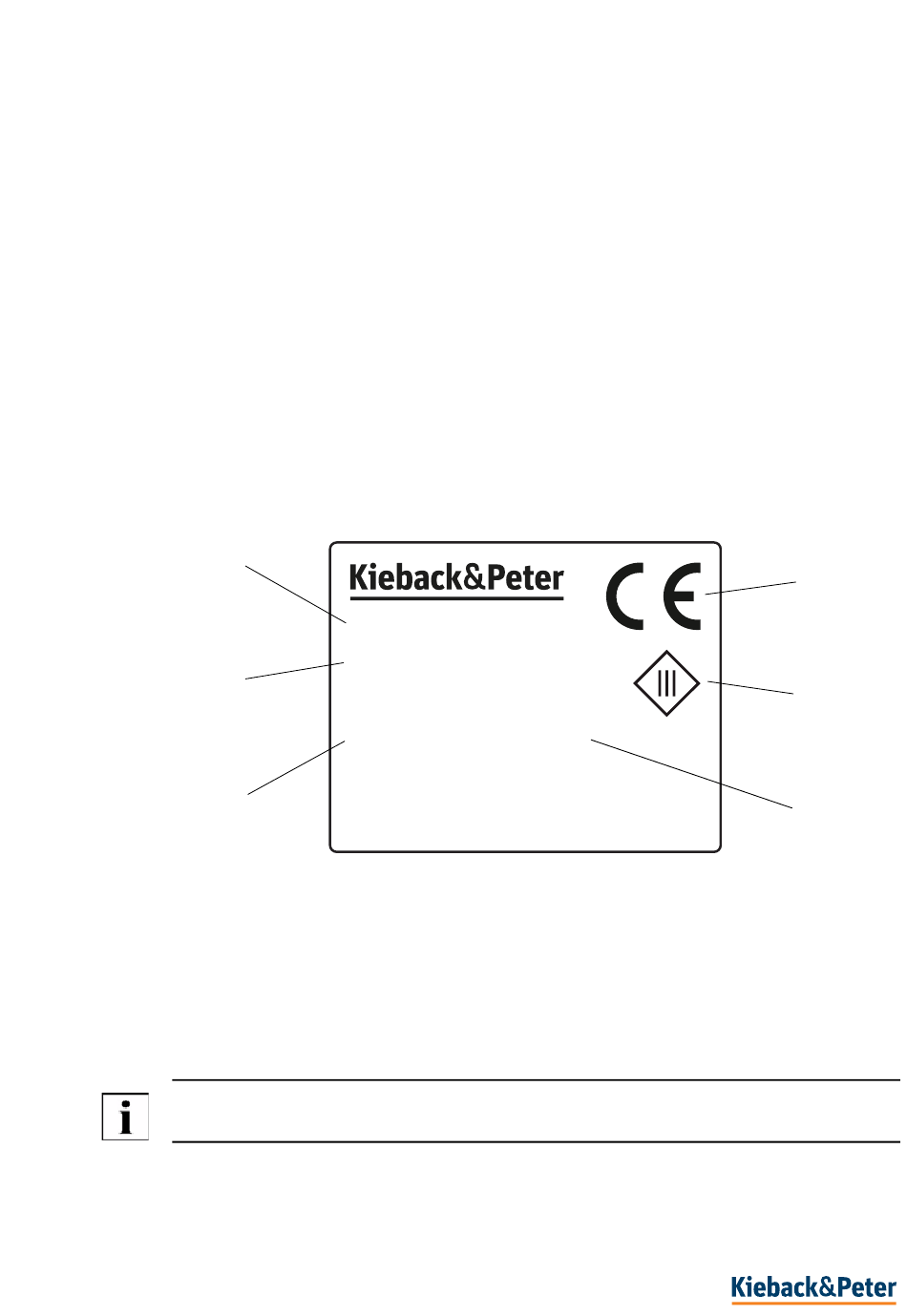

3-1: Typenschild des Stellantriebs
1
CE-Zeichen
2
Schutzklasse
3
Monat, Baujahr
4
Seriennummer / Revisionsnummer
5
Nennspannung und Leistungsaufnahme
6
Artikelnummer
HINWEIS
Angaben zum Typ des Ventils finden Sie auf dem Gusskörper des Ventils.
9 / 28
MF15-R-Q
24V~ (6,8) 5,3 VA
24V=
(3,3) 2,7 W
IP54 T50
xxxxxx.xxx /x.xx
mm/yyyy
Made in Germany
Kieback&Peter GmbH & Co. KG
D-12347 Berlin, Tempelhofer Weg 50
3.09-30.005-80-DE | 2022-02-28
