6
Antrieb anschließen und in Betrieb nehmen
6.1 Elektrisch anschließen
Qualifikation des Personals:
►
Anschlussbild beachten.
Stetige Ansteuerung
0 V AC/DC
24 V AC/DC
Y = 0/2..10 V DC
0 V DC
A = 2..10 V DC

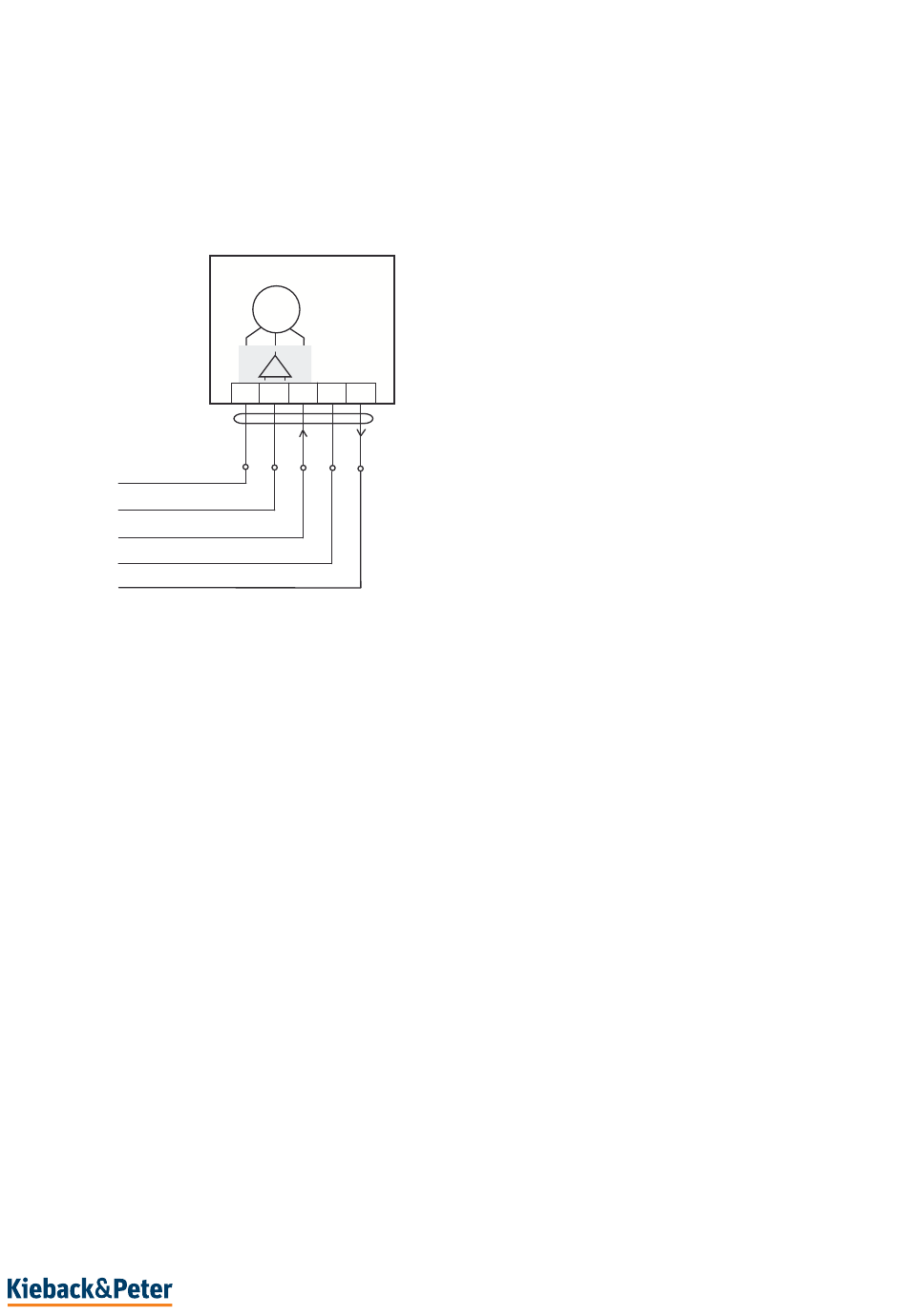

6-1: Anschlussbild Stellantrieb
►
Elektrischen Anschluss des Stellantriebs als feste Installation ausführen.
Elektrofachkraft
MF15-R-Q
M
1
2 3 4 5
BU BN
GY
YE GN
3.09-30.005-80-DE | 2022-02-28
18 / 28
