3.2 Stellantrieb
3.2.1 Aufbau

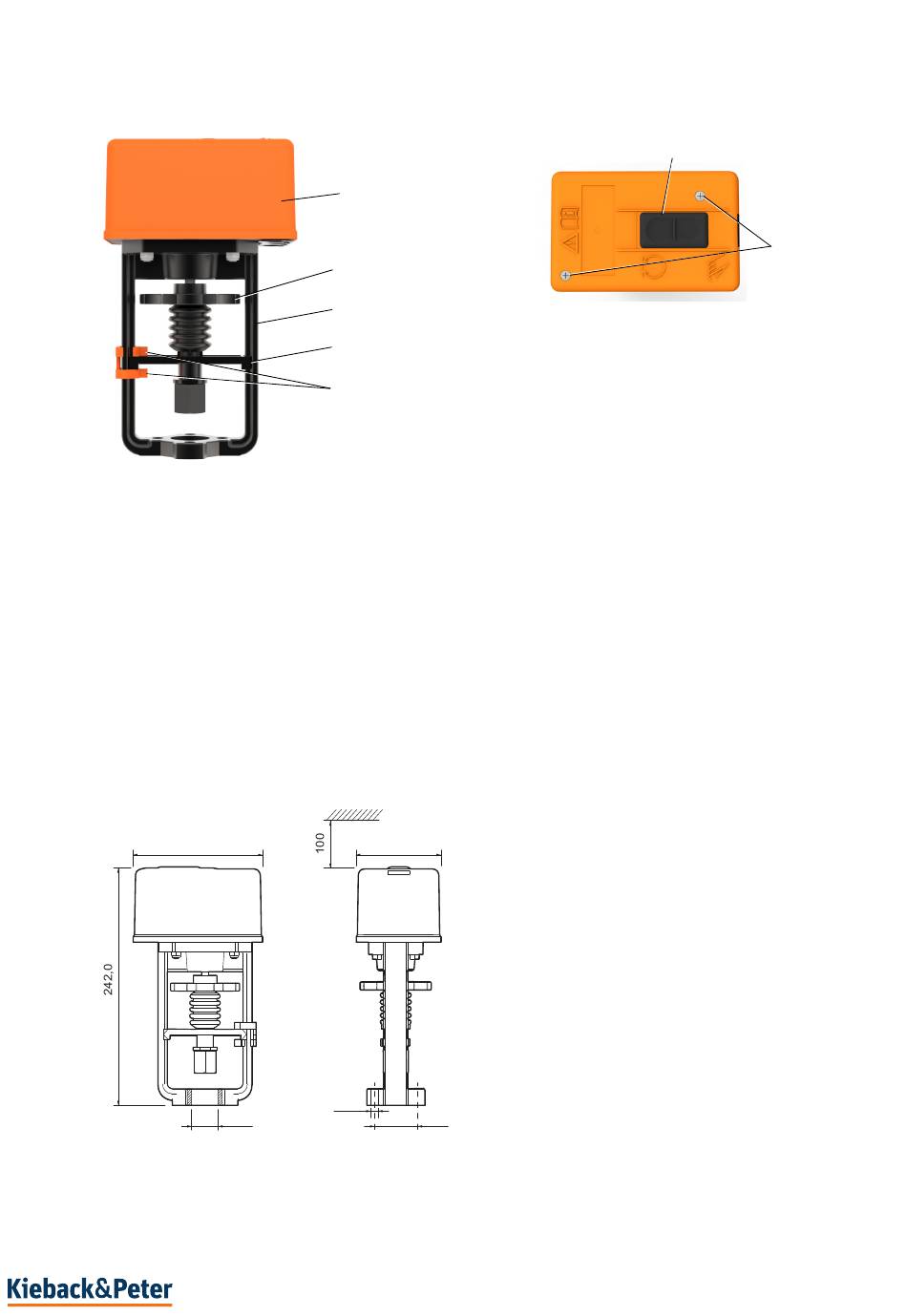

3-3: Aufbau Stellantrieb - Ansicht A
1
Haube
2
Handrad
3
Traverse
4
Stellungsanzeige
5
Stellmarken für Ventilstellung
6
Magnetschalter
7
Haubenschrauben (2x)
3.2.2 Abmessungen
1
2
3
4
5
145,0
9,0
Ø
30,0
Ø
3.10-09.100-80-DE | 2024-03-14
3-4: Aufbau Stellantrieb - Ansicht B
Abdeckung des Stellantriebs
Manuelles Einstellen der Ventilstellung
Anzeige des aktuellen Ventilhubs
Kennzeichnen den maximalen und minimalen Ventilhub
Einstellen der Betriebsart
Befestigung der Haube
95,0
50,0
6
7
10 / 52
