3.1 Identifikation
Die Beschilderung des Stellantriebs befindet sich auf der Traverse.
MD100-RE-E
SN: 123456.000 09/2022
9

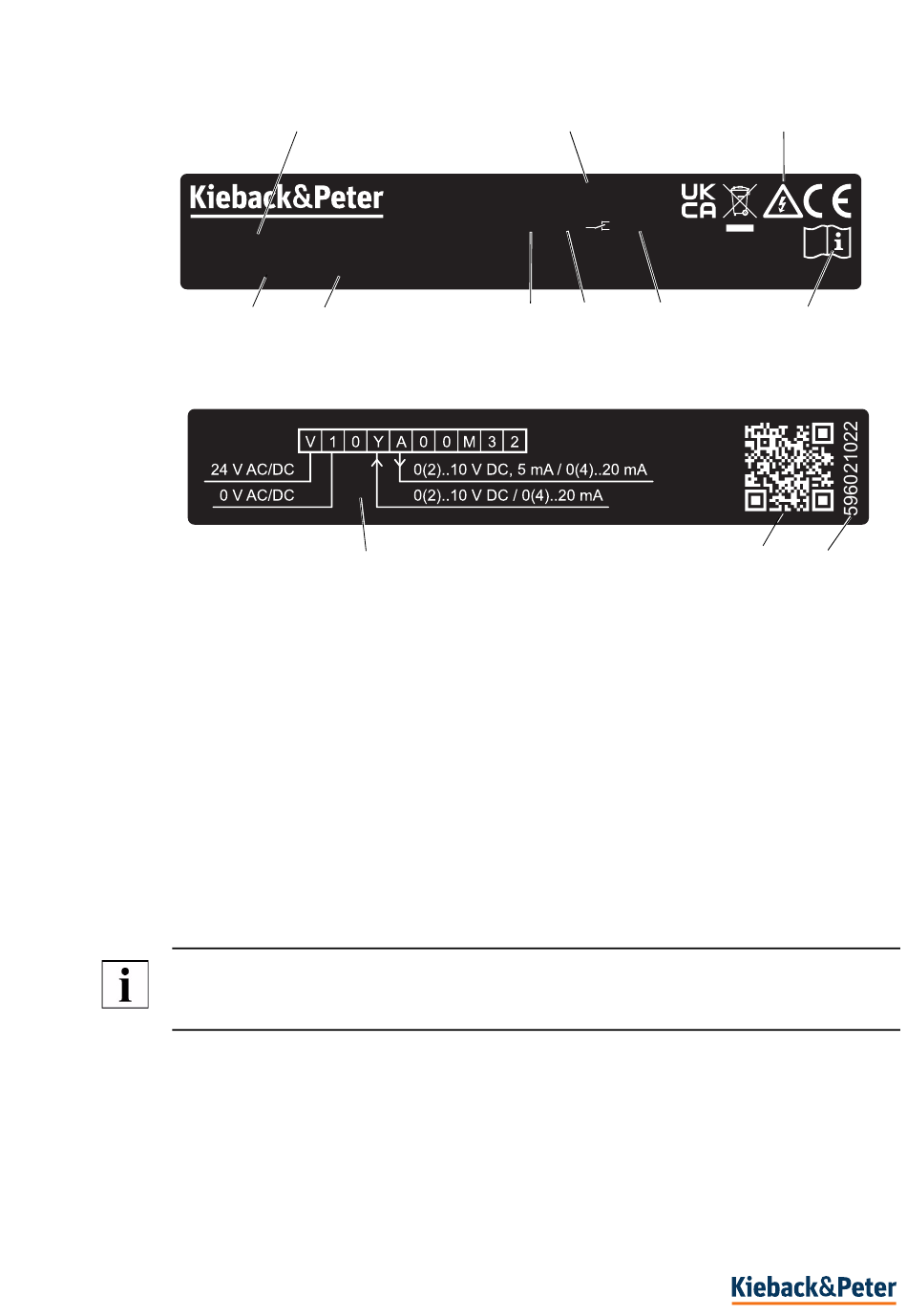

3-1: Typenschild des Stellantriebs (exemplarische Darstellung)
3-2: Anschlussbild (exemplarische Darstellung)
1
Stellantriebstyp
2
Elektrische Kenndaten des Stellantriebs
3
Kennzeichnung: Entsorgung, Schutzklasse, CE / UKCA
4
Verweis auf die Betriebsanleitung bezüglich weitergehender Informationen
5
Schaltleistung der Hilfsschalter, nur bei MD100-RE-E
6
Schutzart des Stellantriebs
7
Temperaturbereich
8
Monat/Baujahr
9
Seriennummer
10 Fertigungsnummer
11 Fertigungsbegleitender QR Code
12 Anschlussbild
HINWEIS
Die Artikelnummer des Ventils ist nur auf dem Typenschild des Stellantriebs eingetragen, wenn Sie
eine vormontierte Stellantrieb-Ventil-Kombination erhalten haben.
Wichtige ventilspezifische Kenndaten finden Sie auf dem Typenschild des Ventils. Je nach Ventiltyp
ist das Typenschild an unterschiedlichen Positionen auf dem Ventilkörper oder -flansch angebracht.
9 / 52
1
8
12
3.10-09.100-80-DE | 2024-03-14
2
Rev. 1.0 vom 01.06.2018
24 V AC 9 (24) VA
Bezug zu PE-VA-001
24 V DC 4,5 (12) W
T 55 IP54
5A/250 V AC
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50
12347 Berlin, Deutschland
5
7
6
3
Logicboks Limited
12 Greenway Farm
BS30 5RL
UK
4
