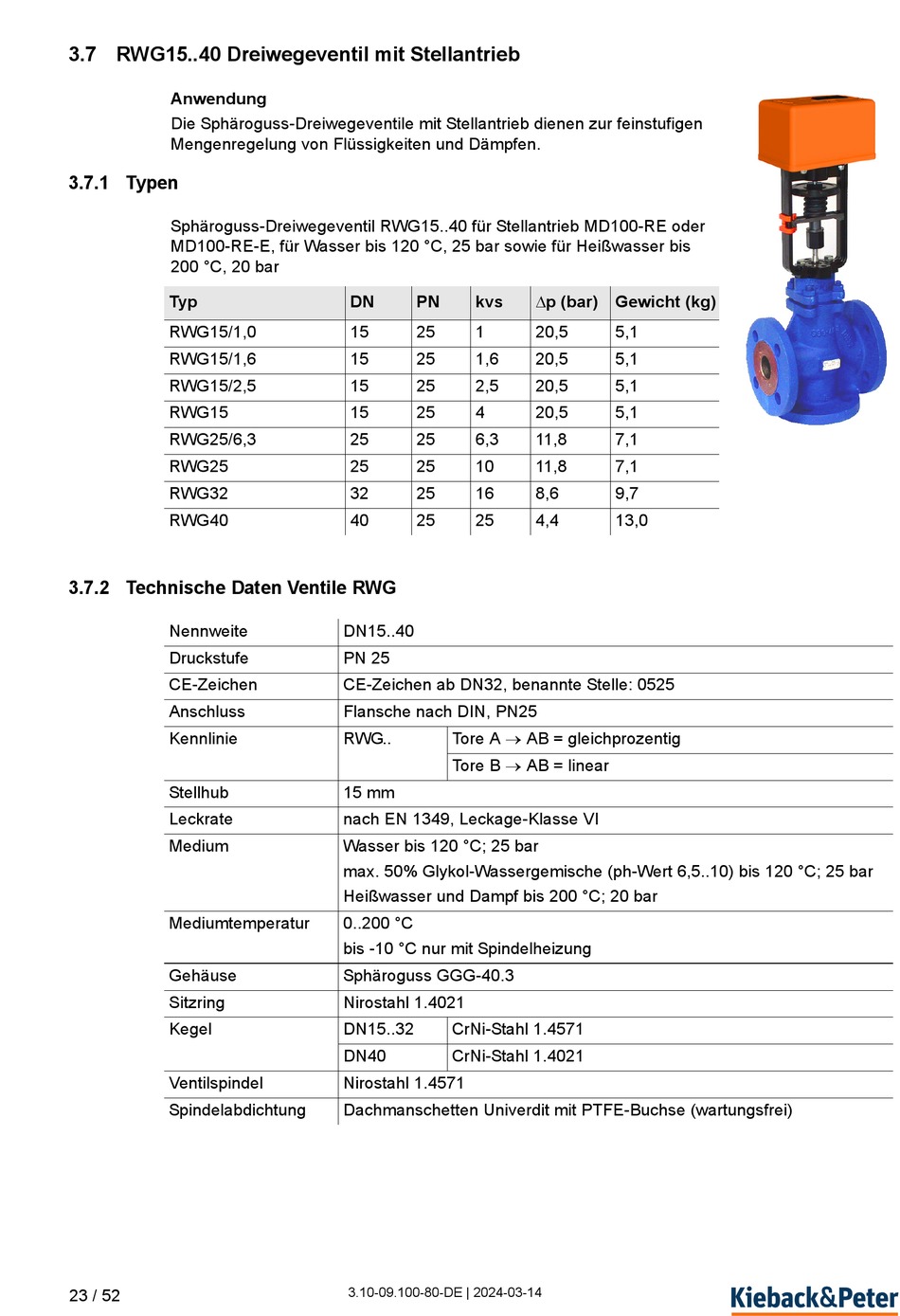

3.7 RWG15..40 Dreiwegeventil mit Stellantrieb
Anwendung
Die Sphäroguss-Dreiwegeventile mit Stellantrieb dienen zur feinstufigen
Mengenregelung von Flüssigkeiten und Dämpfen.
3.7.1 Typen
Sphäroguss-Dreiwegeventil RWG15..40 für Stellantrieb MD100-RE oder
MD100-RE-E, für Wasser bis 120 °C, 25 bar sowie für Heißwasser bis
200 °C, 20 bar
Typ
RWG15/1,0
RWG15/1,6
RWG15/2,5
RWG15
RWG25/6,3
RWG25
RWG32
RWG40
3.7.2 Technische Daten Ventile RWG
Nennweite
Druckstufe
CE-Zeichen
Anschluss
Kennlinie
Stellhub
Leckrate
Medium
Mediumtemperatur
Gehäuse
Sitzring
Kegel
Ventilspindel
Spindelabdichtung
23 / 52
DN
PN
kvs
15
25
1
15
25
1,6
15
25
2,5
15
25
4
25
25
6,3
25
25
10
32
25
16
40
25
25
DN15..40
PN 25
CE-Zeichen ab DN32, benannte Stelle: 0525
Flansche nach DIN, PN25
Tore A AB = gleichprozentig
RWG..
Tore B AB = linear
15 mm
nach EN 1349, Leckage-Klasse VI
Wasser bis 120 °C; 25 bar
max. 50% Glykol-Wassergemische (ph-Wert 6,5..10) bis 120 °C; 25 bar
Heißwasser und Dampf bis 200 °C; 20 bar
0..200 °C
bis -10 °C nur mit Spindelheizung
Sphäroguss GGG-40.3
Nirostahl 1.4021
DN15..32
CrNi-Stahl 1.4571
DN40
CrNi-Stahl 1.4021
Nirostahl 1.4571
Dachmanschetten Univerdit mit PTFE-Buchse (wartungsfrei)
3.10-09.100-80-DE | 2024-03-14
p (bar) Gewicht (kg)
20,5
5,1
20,5
5,1
20,5
5,1
20,5
5,1
11,8
7,1
11,8
7,1
8,6
9,7
4,4
13,0
