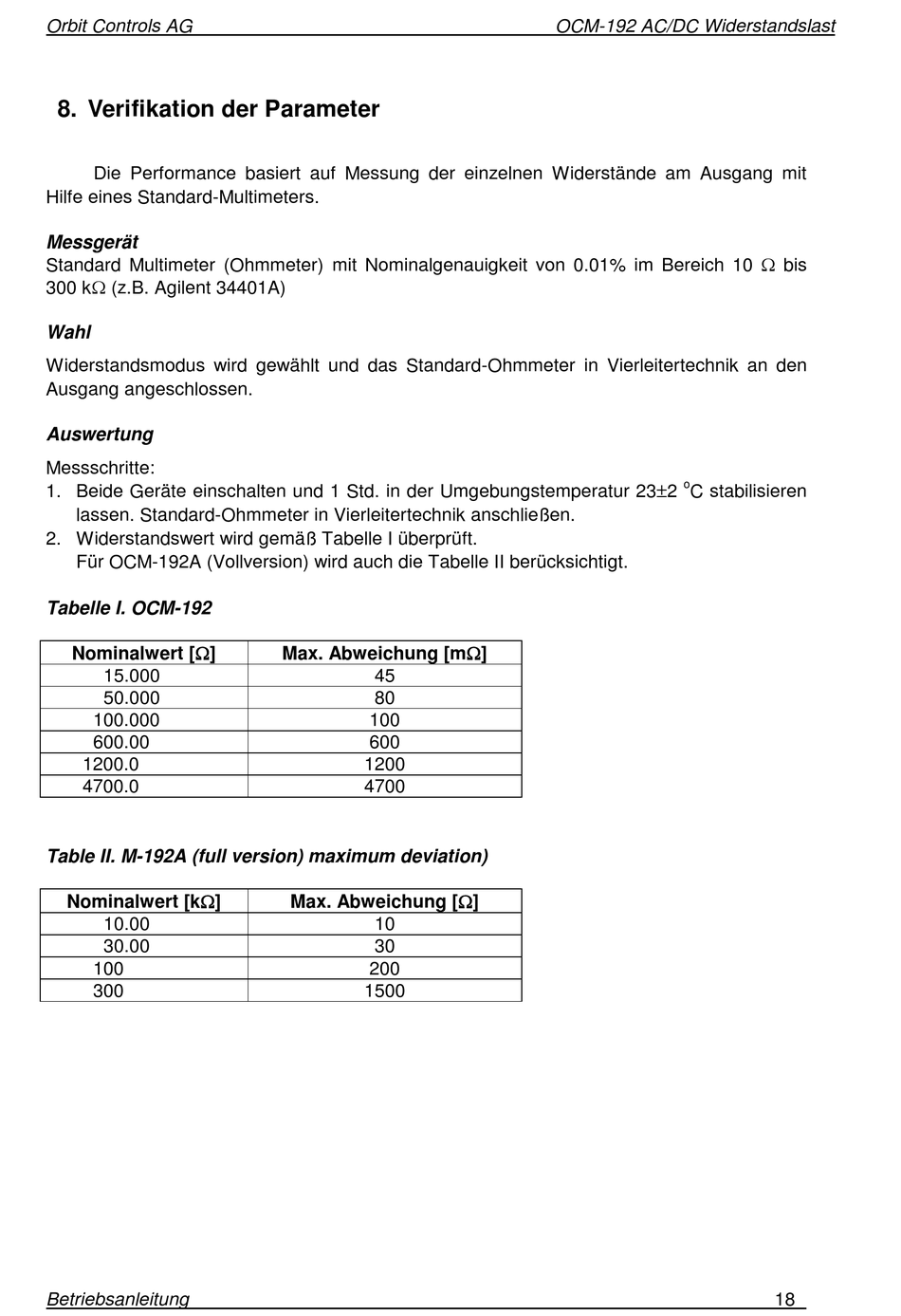

8. Verifikation der Parameter

Die Performance basiert auf Messung der einzelnen Widerstände am Ausgang mit
Hilfe eines Standard-Multimeters.
Messgerät
Standard Multimeter (Ohmmeter) mit Nominalgenauigkeit von 0.01% im Bereich 10  bis
300 k (z.B. Agilent 34401A)
Wahl
Widerstandsmodus wird gewählt und das Standard-Ohmmeter in Vierleitertechnik an den
Ausgang angeschlossen.
Auswertung
Messschritte:
1. Beide Geräte einschalten und 1 Std. in der Umgebungstemperatur 232
lassen. Standard-Ohmmeter in Vierleitertechnik anschließen.
2. Widerstandswert wird gemäß Tabelle I überprüft.
Für OCM-192A (Vollversion) wird auch die Tabelle II berücksichtigt.
Tabelle I. OCM-192
Nominalwert []
15.000
50.000
100.000
600.00
1200.0
4700.0
Table II. M-192A (full version) maximum deviation)
Nominalwert [k]
10.00
30.00
100
300
Betriebsanleitung
Max. Abweichung [m]
45
80
100
600
1200
4700
Max. Abweichung []
10
30
200
1500
OCM-192 AC/DC Widerstandslast
o
C stabilisieren
