Numerische Tasten
Die numerischen Tasten werden mit ESC aktiviert. Der gewählter Wert wird mit ENTER
gespeichert. Mit ESC wird die Eingabe annulliert.
OCM-192 Basisversion
OCM-192A Vollversion

5.2. Setup Modus

Alle Parameter sind im internen Speicher festgehalten. Einige Parameter können im
Setup Menu frei gewählt werden. Folgende Tasten haben Funktionen:
„↑", „↓"
- Parameterwahl
„ENTER"
- Bestätigung vom gewählten Parameter
„ESC"
- Schritt zurück

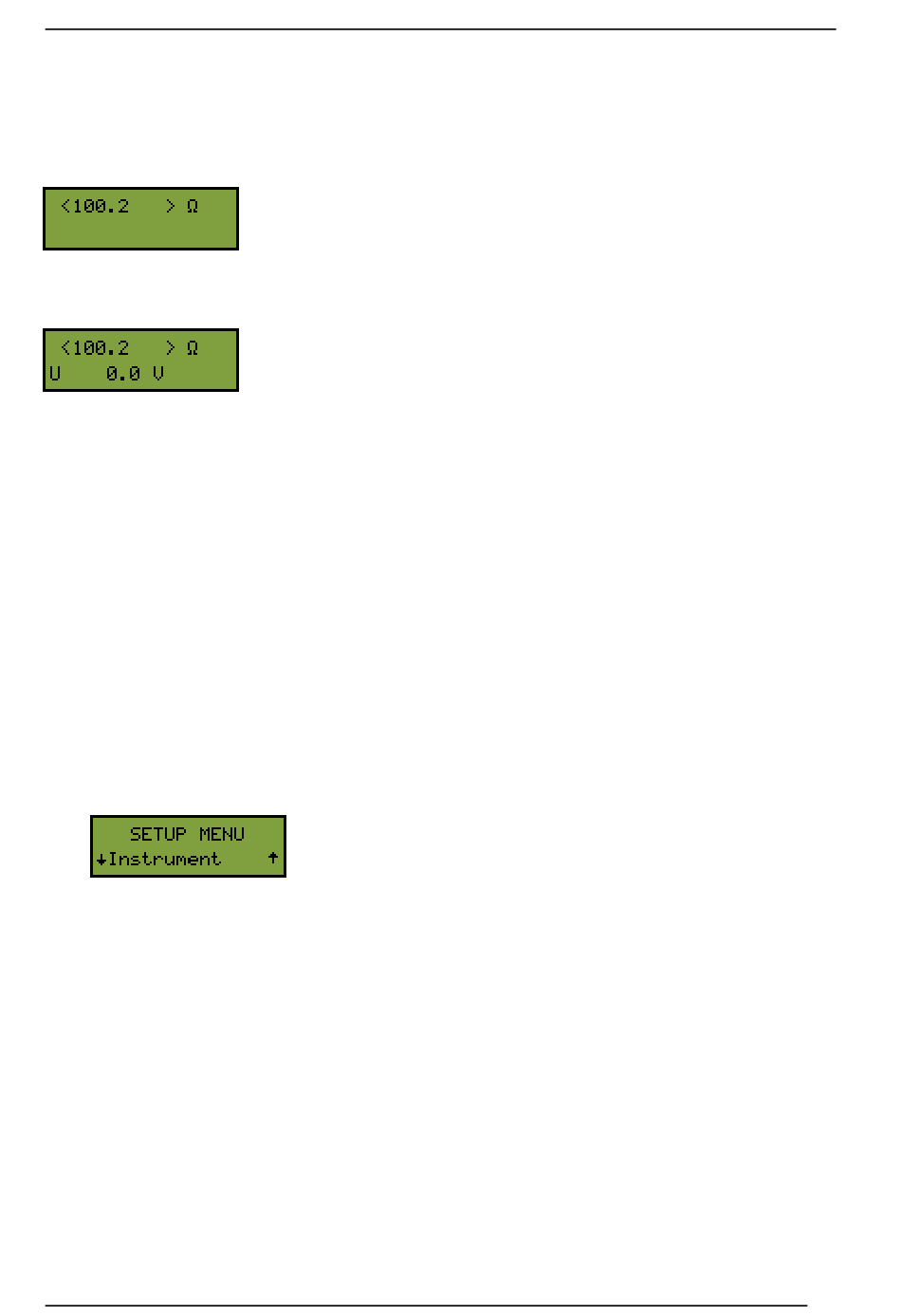

Der Parameterwert erscheint in eckigen Klammern - [50.652] Ω. Der Wert kann in
diesem Modus nicht geändert werden. Zur Änderung muss Editiermodus mit ENTER
aktiviert werden. Der Parameter wird zwischen Symbolen „<" und „>" wie z.B. < 50.652> Ω
dargestellt. Wenn der Parameter nicht in den Editiermodus umgeschaltet werden kann,
muss in höherer Ebene über ein Passwort geändert werden – siehe weiter.
5.3. Setup Modus
Zugang in Setup Modus ist mit ENTER möglich.
5.3.1 Konfiguration
Die Basisparameter können gesetzt werden. Mit "↓" wird die nächste Position gewählt, mit
ENTER wird sie dargestellt.
5.3.1.1.
Nur bei OCM-192A möglich. Das Gerät kann simulieren:
a) Widerstand - Resistance Widerstandswert in [Ω].
b) Strom - Current
gemessen.
Widerstandswert
Kalkulationsrate wird im Parameter "C/P refresh" gewählt.
Betriebsanleitung
(Instrument)

Simulierte Funktion (Function)

Konstant Strom-Modus. Über die Last wird die Spannung
Gemäß
Formel
kalkuliert
OCM-192 AC/DC Widerstandslast
R
=
Spannung
/
und
nachgeregelt.
Soll-Strom
wird
der
Die
automatische
10
