Bedienung; Standard Modus - orbit controls OCM-192 Betriebsanleitung

OCM-192 AC/DC Widerstandslast

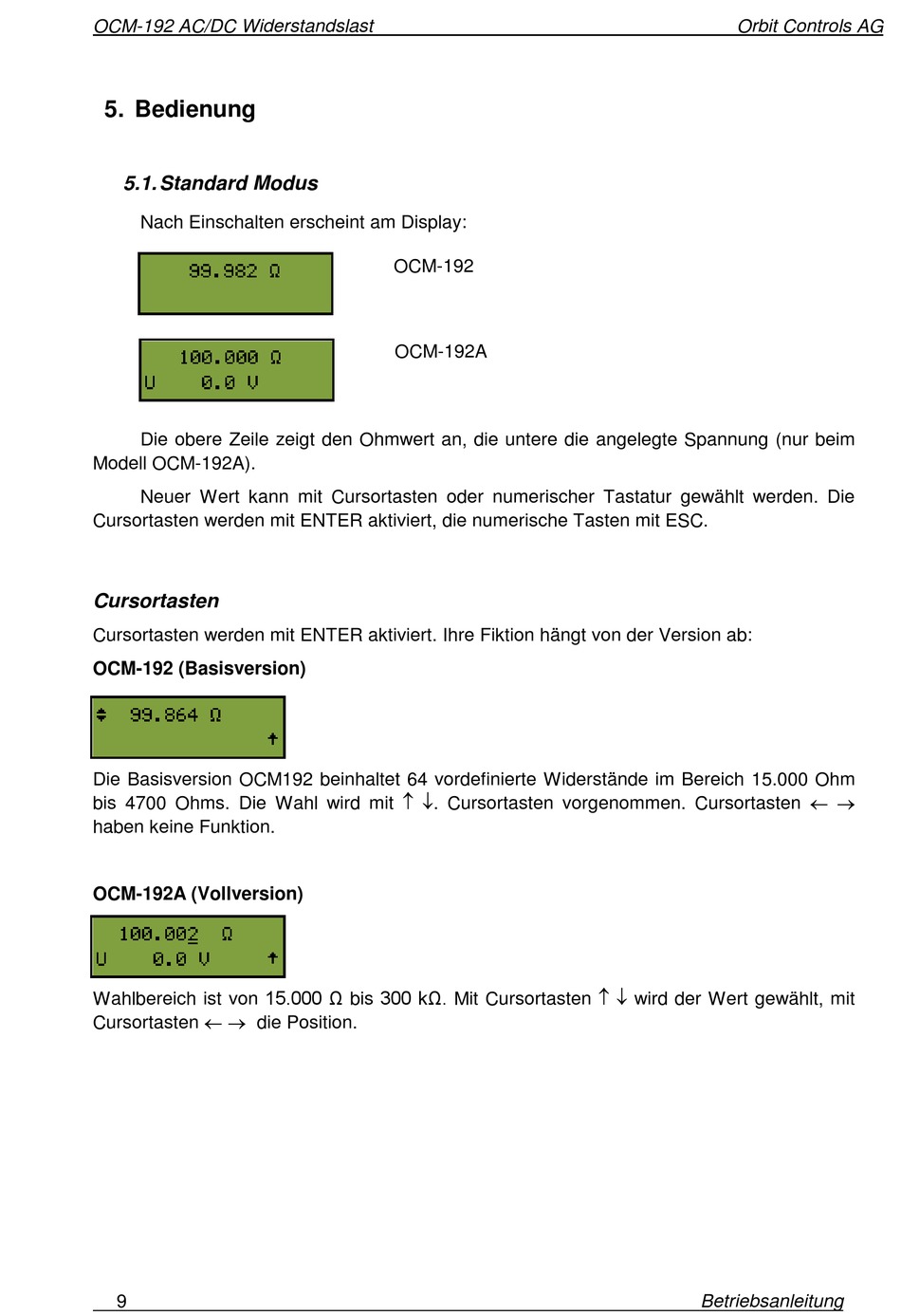

5. Bedienung

5.1. Standard Modus

Nach Einschalten erscheint am Display:
Die obere Zeile zeigt den Ohmwert an, die untere die angelegte Spannung (nur beim
Modell OCM-192A).
Neuer Wert kann mit Cursortasten oder numerischer Tastatur gewählt werden. Die
Cursortasten werden mit ENTER aktiviert, die numerische Tasten mit ESC.
Cursortasten
Cursortasten werden mit ENTER aktiviert. Ihre Fiktion hängt von der Version ab:
OCM-192 (Basisversion)
Die Basisversion OCM192 beinhaltet 64 vordefinierte Widerstände im Bereich 15.000 Ohm
bis 4700 Ohms. Die Wahl wird mit  . Cursortasten vorgenommen. Cursortasten  
haben keine Funktion.
OCM-192A (Vollversion)
Wahlbereich ist von 15.000 Ω bis 300 kΩ. Mit Cursortasten   wird der Wert gewählt, mit
Cursortasten   die Position.
9
OCM-192
OCM-192A
Orbit Controls AG
Betriebsanleitung
