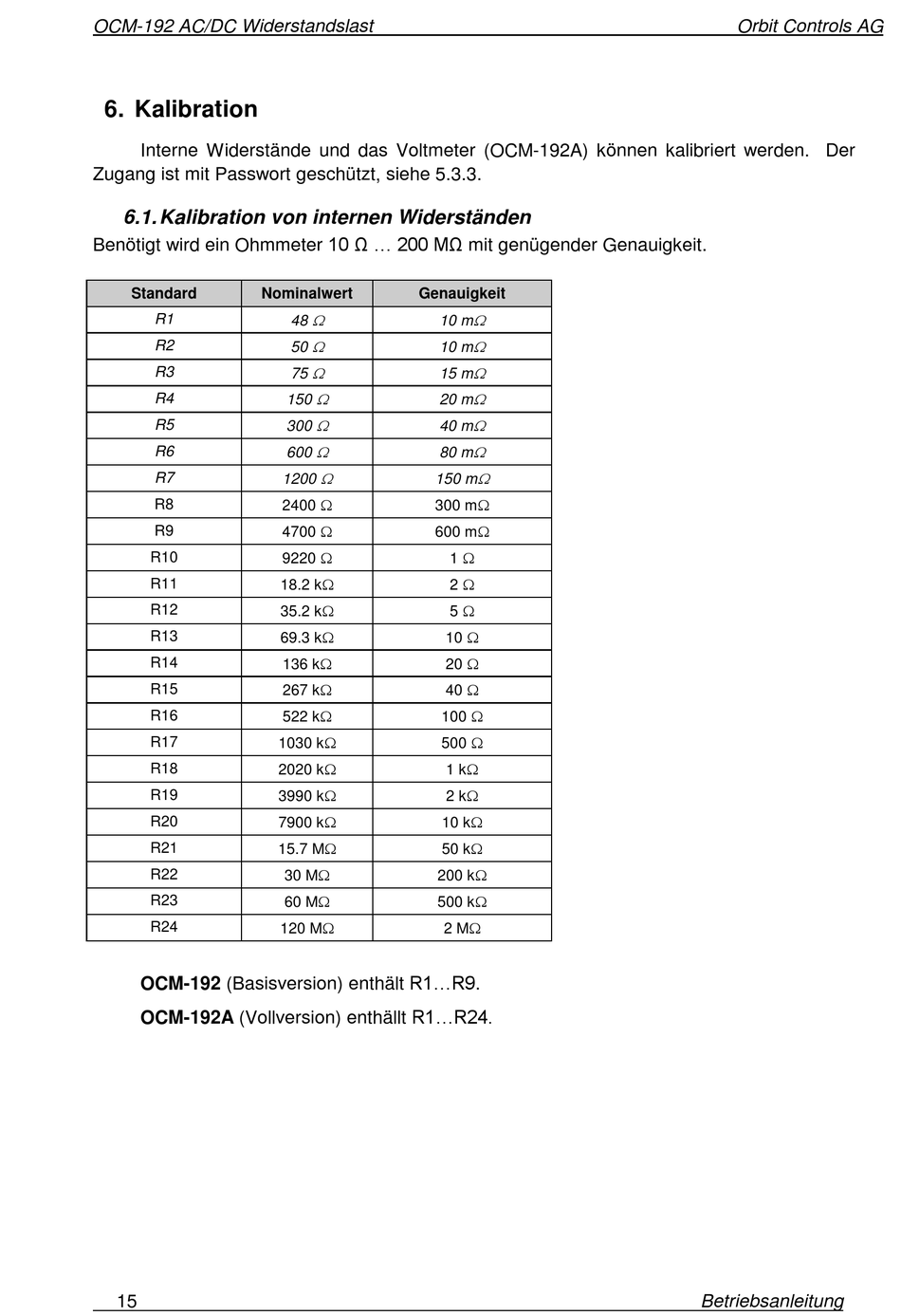

6. Kalibration

Interne Widerstände und das Voltmeter (OCM-192A) können kalibriert werden. Der
Zugang ist mit Passwort geschützt, siehe 5.3.3.
6.1. Kalibration von internen Widerständen
Benötigt wird ein Ohmmeter 10 Ω ... 200 MΩ mit genügender Genauigkeit.
Standard Nominalwert
R1
R2
R3
R4
R5
R6
R7
R8
R9
R10
R11
R12
R13
R14
R15
R16
R17
R18
R19
R20
R21
R22
R23
R24
OCM-192 (Basisversion) enthält R1...R9.
OCM-192A (Vollversion) enthällt R1...R24.
15
Genauigkeit

48 10 m

50 10 m

75 15 m

150 20 m

300 40 m

600 80 m

1200 150 m
2400 
300 m
4700 
600 m
9220 
18.2 k
35.2 k
10 
69.3 k
20 
136 k
40 
267 k
100 
522 k
500 
1030 k
2020 k 1 k
3990 k 2 k
7900 k 10 k
15.7 M 50 k
30 M 200 k
60 M 500 k
120 M 2 M







1 
2 
5 
