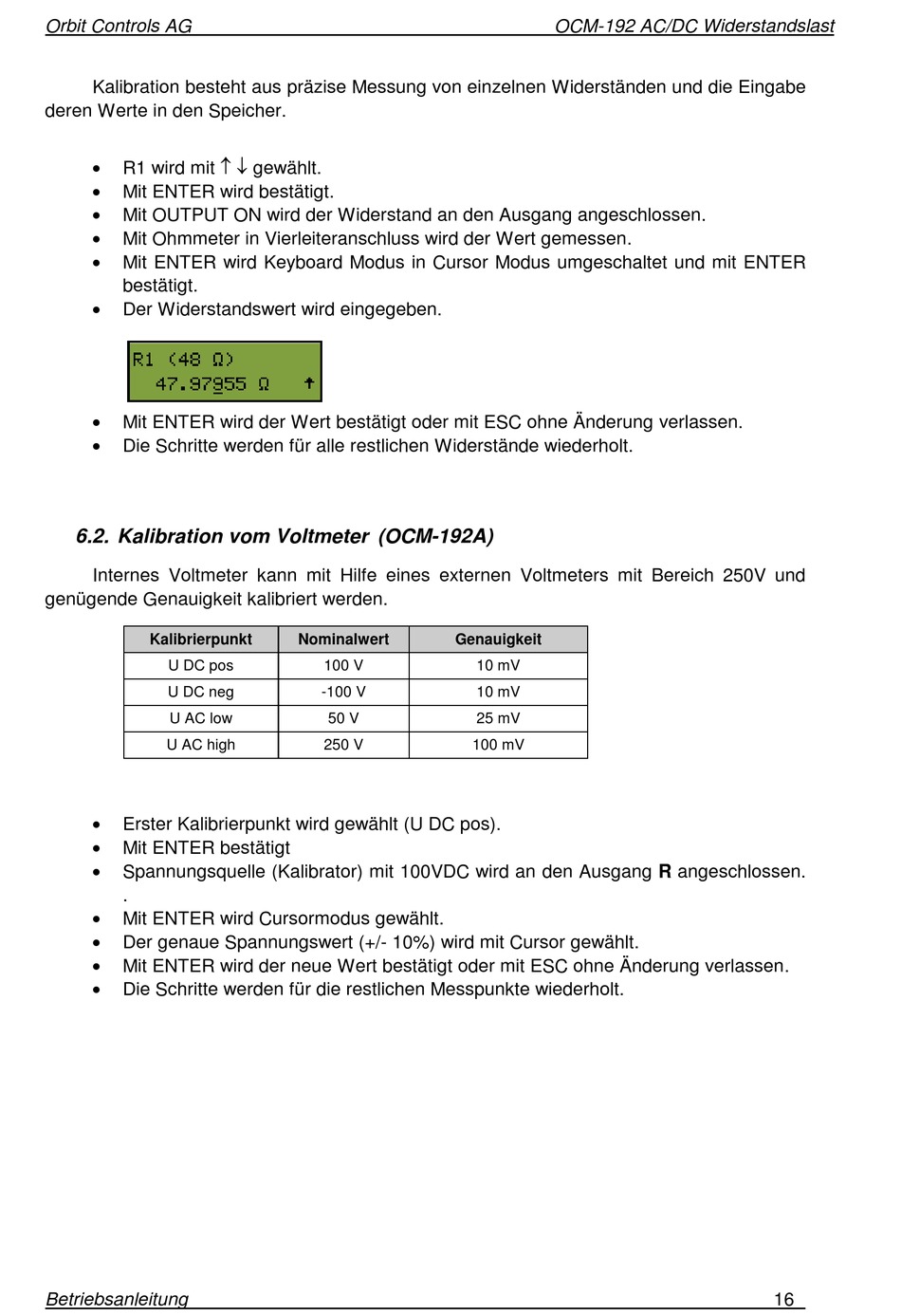

Orbit Controls AG
Kalibration besteht aus präzise Messung von einzelnen Widerständen und die Eingabe
deren Werte in den Speicher.
 R1 wird mit   gewählt.

Mit ENTER wird bestätigt.

Mit OUTPUT ON wird der Widerstand an den Ausgang angeschlossen.

Mit Ohmmeter in Vierleiteranschluss wird der Wert gemessen.

Mit ENTER wird Keyboard Modus in Cursor Modus umgeschaltet und mit ENTER
bestätigt.

Der Widerstandswert wird eingegeben.

Mit ENTER wird der Wert bestätigt oder mit ESC ohne Änderung verlassen.

Die Schritte werden für alle restlichen Widerstände wiederholt.

6.2. Kalibration vom Voltmeter (OCM-192A)

Internes Voltmeter kann mit Hilfe eines externen Voltmeters mit Bereich 250V und
genügende Genauigkeit kalibriert werden.
Kalibrierpunkt
U DC pos
U DC neg
U AC low
U AC high

Erster Kalibrierpunkt wird gewählt (U DC pos).

Mit ENTER bestätigt

Spannungsquelle (Kalibrator) mit 100VDC wird an den Ausgang R angeschlossen.
.

Mit ENTER wird Cursormodus gewählt.

Der genaue Spannungswert (+/- 10%) wird mit Cursor gewählt.

Mit ENTER wird der neue Wert bestätigt oder mit ESC ohne Änderung verlassen.

Die Schritte werden für die restlichen Messpunkte wiederholt.
Betriebsanleitung
Nominalwert Genauigkeit
100 V
-100 V
50 V
250 V
OCM-192 AC/DC Widerstandslast
10 mV
10 mV
25 mV
100 mV
