OCM-192 AC/DC Widerstandslast
9. Systemsteuerung
OCM192 ist mit zwei Schnittstellen ausgerüstet, RS232 und IEEE-488 (als Option). Die
Anschlüsse befinden sich auf der Rückseite Die Schnittstellenparameter werden im Setup
Menu gesetzt. Die Geschwindigkeit von RS232 kann von 1200 bis 19200 Bd gewählt
werden. Die Adresse der EEE-488 Schnittstelle kann von 1 bis 30 gesetzt werden. Das
Gerät kann zu einem gegebenen Zeitpunkt nur über eine Schnittstelle betrieben werden.

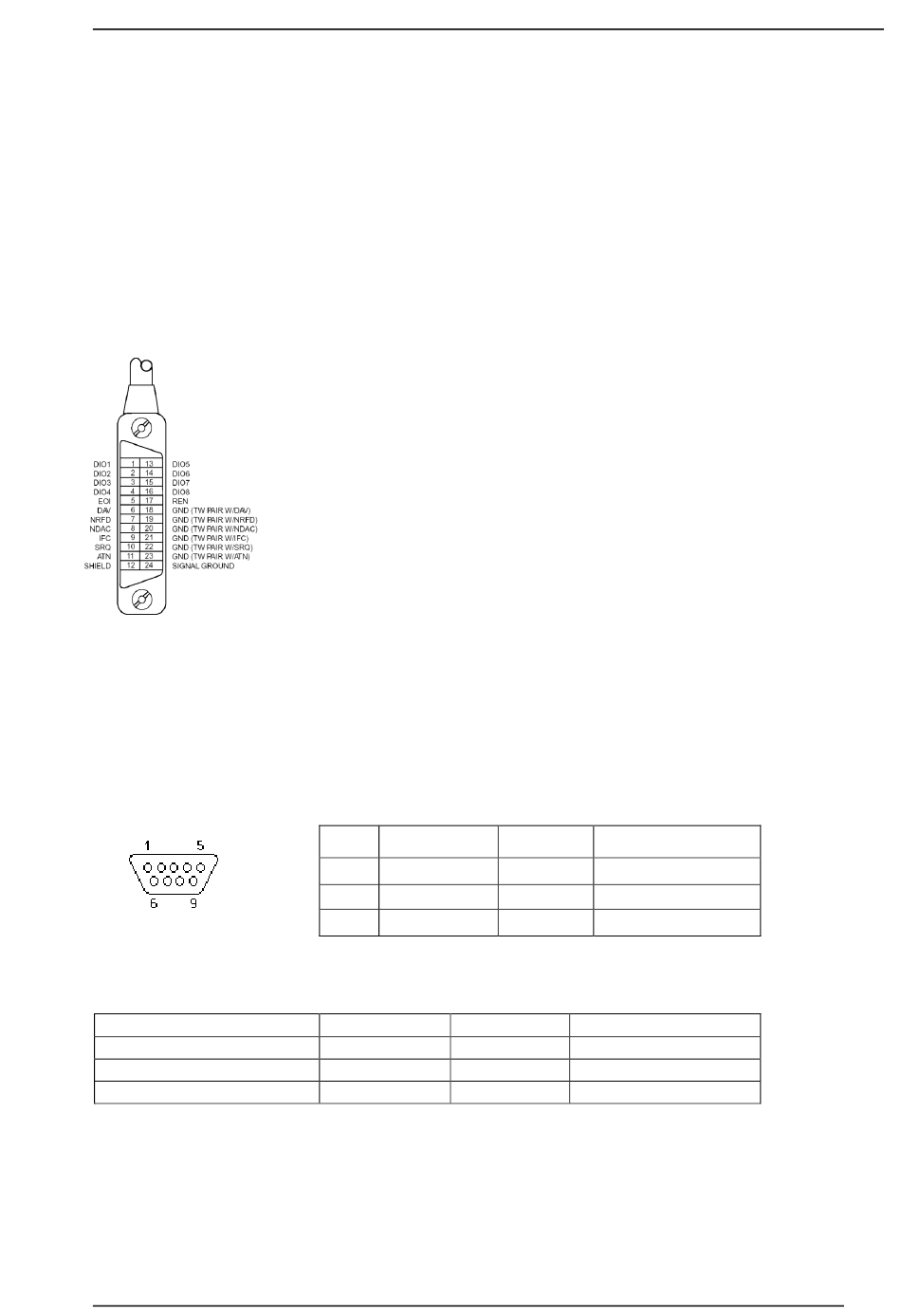

9.1. IEEE-488 Bus properties
Über diesen Datenbus können folgende Funktionen ausgeführt werden:
9.2. RS232
Für die Datenübertragung wird das Format 8N1 verwendet. Der Formatname bedeutet 8 Bit,
ohne Parität, 1 Stopp. Die Baud rate kann von 1200 bis 19200 bd eingestellt werden. Die
Übertragung kann mit Xon/Xoff gesteuert werden.
RS-232 Connector
9-pin Konnektor D-SUB FEMALE
Das Kabel zwischen OCM192 und PC (Konfiguration 1:1)
PC
Receiver
Transmitter
Ground
19
SH1, AH1, T5, L3, RL1, DC1, SR1
Das Gerät erkennt folgende Befehle:
DCL Device Clear
SDC Selected Device Clear
EOI End or Identify Message Terminator Nachricht Schließen
GTL Go To Local
LLO Local Lock Out
Pin
Name
2
TXD
3
RXD
5
GND
D-Sub 1
2
3
5
Reset das Gerät
Reset das Gerät
Fernsteuerung Schließen
Fronteingabe gesperrt
Direktion
Beschreibung
Output
Transmitter
Input
Receiver
-
D-Sub 2
OCM192
2
Transmitter
3
Receiver
5
Ground
Orbit Controls AG
Ground
