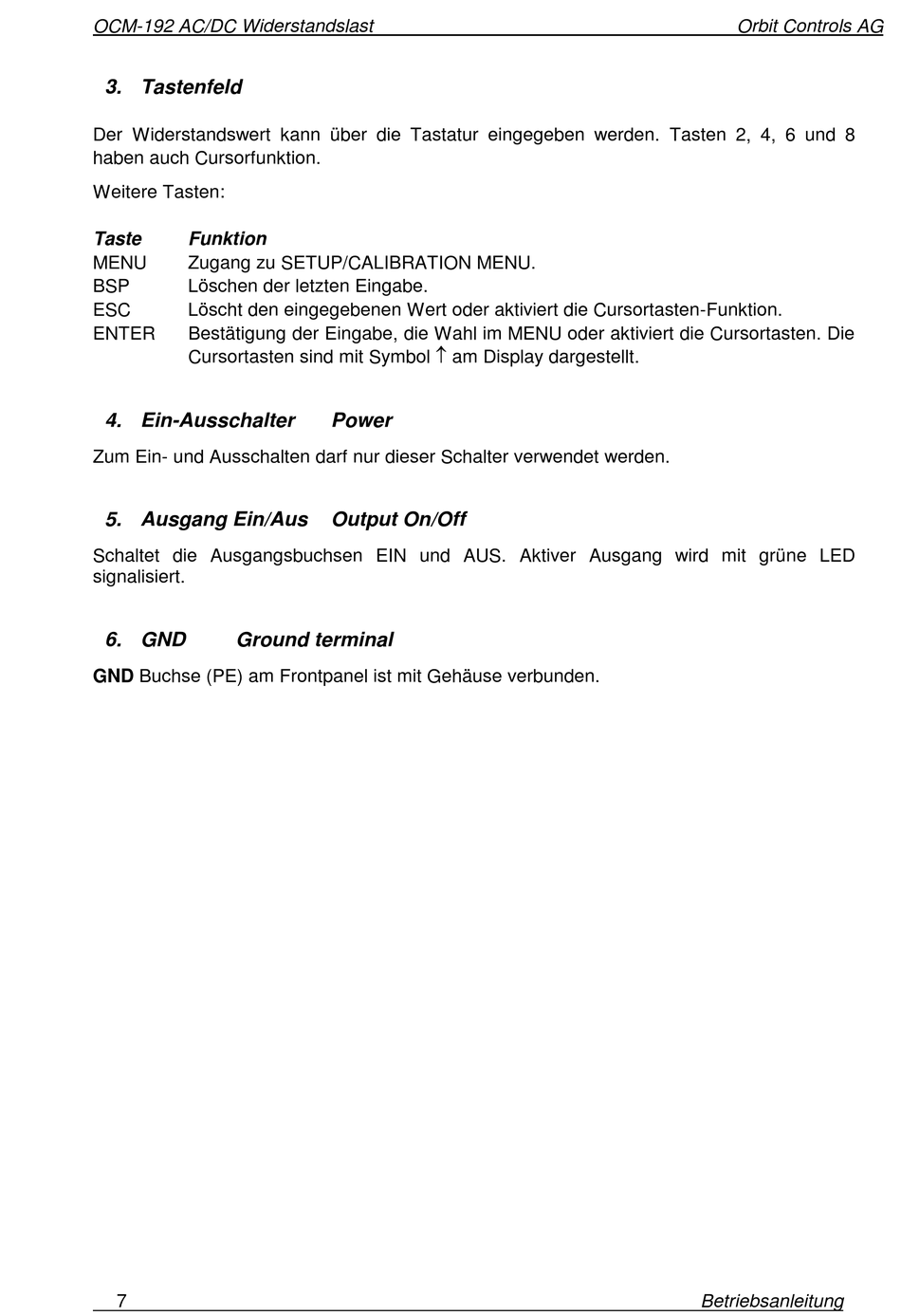

OCM-192 AC/DC Widerstandslast
3. Tastenfeld
Der Widerstandswert kann über die Tastatur eingegeben werden. Tasten 2, 4, 6 und 8
haben auch Cursorfunktion.
Weitere Tasten:
Taste
Funktion
MENU
Zugang zu SETUP/CALIBRATION MENU.
BSP
Löschen der letzten Eingabe.
ESC
Löscht den eingegebenen Wert oder aktiviert die Cursortasten-Funktion.
ENTER
Bestätigung der Eingabe, die Wahl im MENU oder aktiviert die Cursortasten. Die
Cursortasten sind mit Symbol am Display dargestellt.
4. Ein-Ausschalter
Zum Ein- und Ausschalten darf nur dieser Schalter verwendet werden.
5. Ausgang Ein/Aus
Schaltet die Ausgangsbuchsen EIN und AUS. Aktiver Ausgang wird mit grüne LED
signalisiert.
6. GND
Ground terminal
GND Buchse (PE) am Frontpanel ist mit Gehäuse verbunden.
7
Power
Output On/Off
Orbit Controls AG
Betriebsanleitung
