2.7.3
Seitenansichten
4
5
3
2
1
26

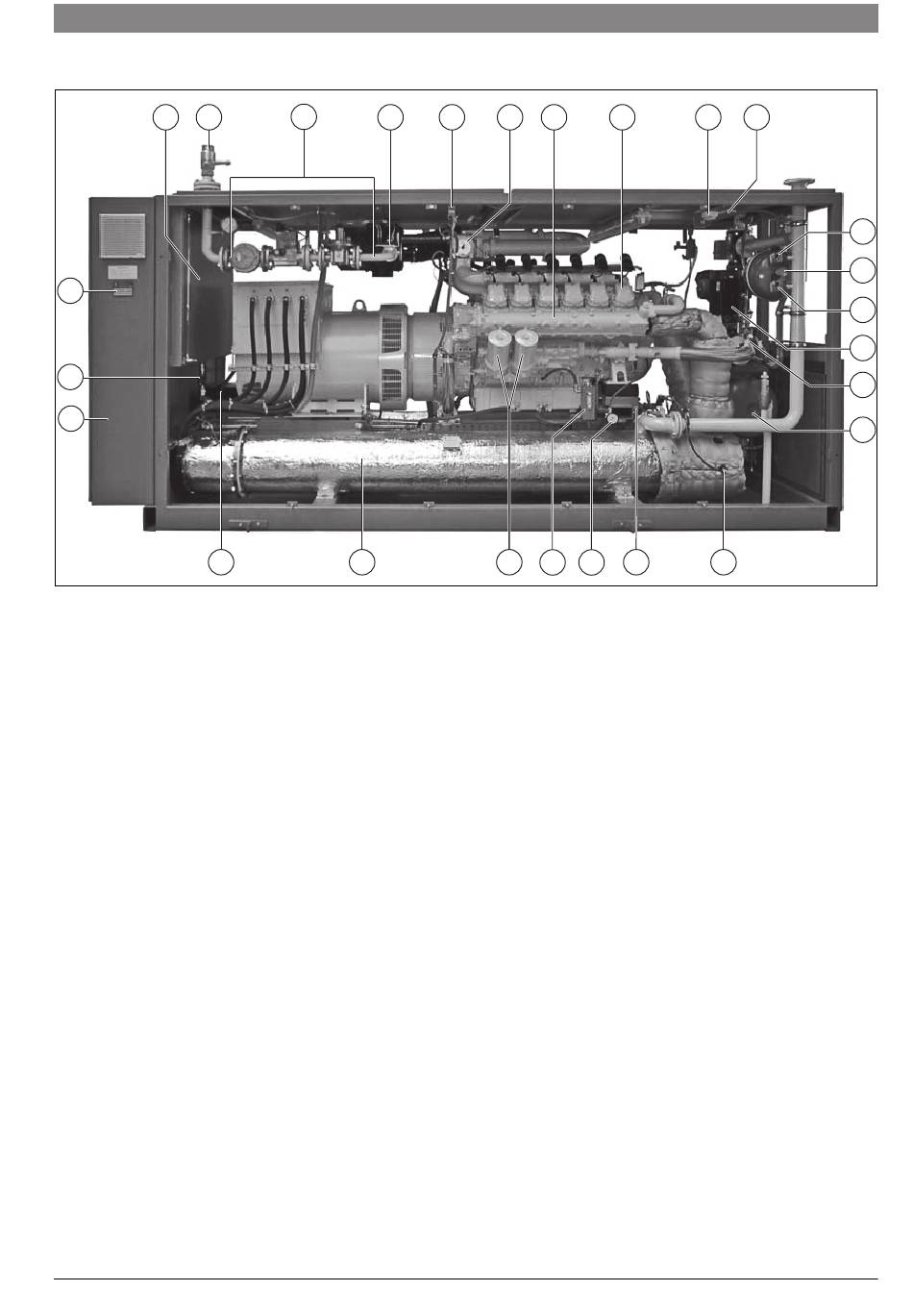

Bild 2
240 NA – Anlagenkomponenten Vorderansicht
[1]
Schaltschrank
[2]
Automatikbefüllung Motorölwanne mit Ölmagnetventil
(Kugelhahn innen)
[3]
Typschild
[4]
Ölvorratsbehälter
[5]
Thermische Armaturensicherung mit Absperrhahn
[6]
Sicherheits-Gasregelstrecke Erdgas mit Gasfilter,
Gasmagnetventile, Druckschalter und Gas-Druckregler
[7]
Lambdaregelung Erdgas
[8]
Sicherheitstemperaturbegrenzer (STB)
Motorkühlwasser, Bank A
[9]
Drehzahl-/Leistungsregler
[10] Abgassammler wassergekühlt, Bank A
[11] Zylinder 1, Bank A
[12] Rauchmesskopf
CHP CE 240 NA
6
7
8
25
9
10
11
24
21
23
22
[13] Temperaturfühler Kabine (außen)
[14] Druckschalter Heizwasser (Maximaldrucküberwachung)
[15] Ausdehnungsgefäß Heizwasser (rot)
[16] Druckschalter Heizwasser (Minimaldrucküberwachung)
[17] Motorkühlwasserpumpe (schwarz, verdeckt)
[18] Druckschalter Motorkühlwasser
[19] Ausdehnungsgefäß Motorkühlwasser (blau)
[20] Lambdasonde (im Katalysatorgehäuse eingebaut)
[21] Sicherheitstemperaturbegrenzer (STB) Heizwasser
[22] Öldruckschalter mit Manometer
[23] Niveauschalter Ölnachfüllautomatik
[24] Motorölfilter (2 Stück)
[25] Abgaswärmetauscher
[26] Entleerung Motorölwanne (unterer Kugelhahn innen)
Angaben zum Produkt | 7
12
13
14
15
16
17
18
19
20
6 720 643 002-01.2T
6 720 804 103 (2013/08)
