Lutron GRAFIK Eye QSGR-3PCE Installation Und Betriebsanleitung Seite 14

Bedienung der Zonen-Tasten
Jede Zonengruppe (LEDs und Tasten)
repräsentiert eine Beleuchtungszone.
Durch Druck einer Taste in einer Gruppe
wird das Informationsdisplay eingeschaltet,
und es werden die aktuelle Helligkeitsstufe
und die aktuellen Energieeinsparungen der
Zone dargestellt.
Durch Druck der Heller- und Dunkler-
Tasten an einer Zone werden je nach
Art der Zone unterschiedliche Vorgänge
ausgelöst (siehe unten).
Dimmbare Zonen:
• Zum Heller-/Dunklerstellen aller Leuchten
in einer Zone gedrückt halten; zum
Anhalten loslassen
• Drücken Sie die Heller- bzw. Dunklertaste,
um die Überblendung einer Zone anzuhalten
• Es dauert 5 Sekunden, um die
Beleuchtung von "aus" auf "voll ein" zu
stellen oder von "voll ein" auszuschalten
• Drücken Sie die Heller- und Dunkler-Taste
gleichzeitig, um zwischen "voll ein" und
"aus" umzuschalten
• Halten Sie die Dunkler-Taste 6 Sekunden
lang gedrückt, nachdem die Zone 0%
Helligkeit erreicht hat, um die Zone in
der aktuellen Szene als "nicht verändert"
einzustellen. Die Zone ändert sich nicht,
wenn diese Szene ausgelöst wird, und die
Zone wird in dieser Szene mit den Master-
Tasten nicht heller/dunkler gestellt.
Nicht dimmbare Zonen:
• Drücken Sie zum Einschalten einer Zone
die Heller-Taste
• Drücken Sie zum Ausschalten einer Zone
die Dunkler-Taste
Hinweis: Siehe Zonen-Setup-Abschnitt zur
Einstellung der Zonentypen.
®

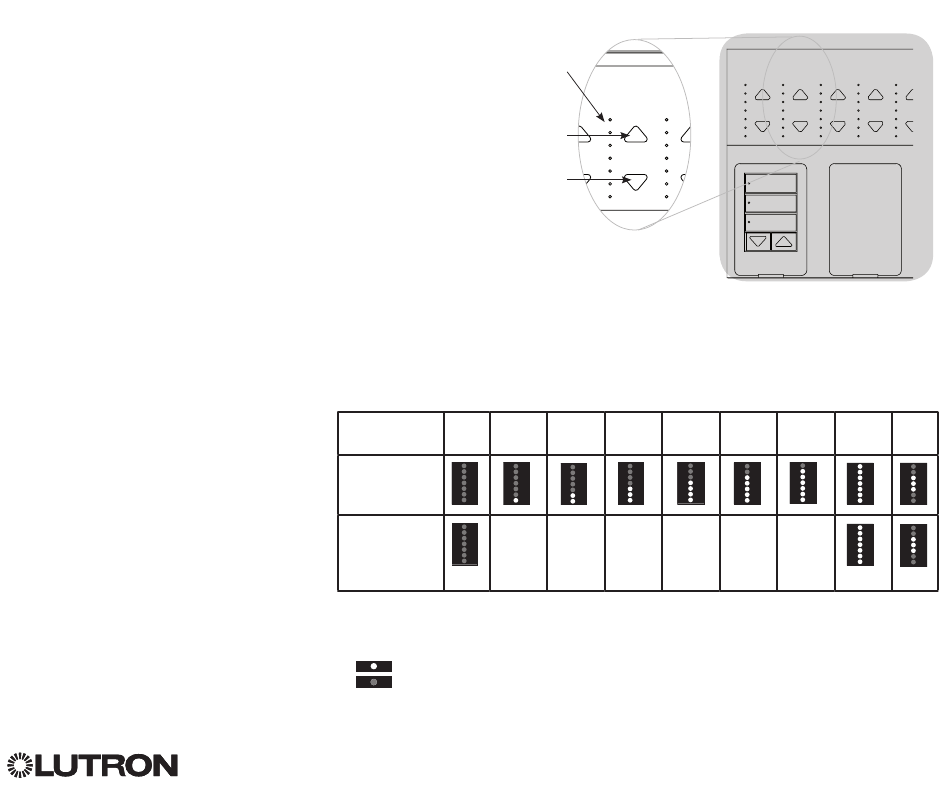

Zonen-LEDs
LED-Anzeigen zeigen
das Beleuchtungsniveau
an (siehe unten)
Zone heller
Zone dunkler
Zonen-LED-Anzeige der Helligkeitsstufen in %
Helligkeit Aus 1–17
(%)
Dimmbare
Lasttypen
Nicht
dimmbare
Lasttypen
Legende:
UA = nicht verändert (die Beleuchtung wird
durch die Szenen-Taste oder die Master-Tasten
nicht beeinträchtigt)
LED leuchtet
LED aus
1 2 3
18-33 34-49 50-66
Installations- und Betriebsanleitung für GRAFIK Eye
1 2 3 4 5
4 5 6
67-82 83-99 Ein/
100
QS 14
®
6
UA
