Fertigstellung der Installation der Steuerstelle GRAFIK Eye

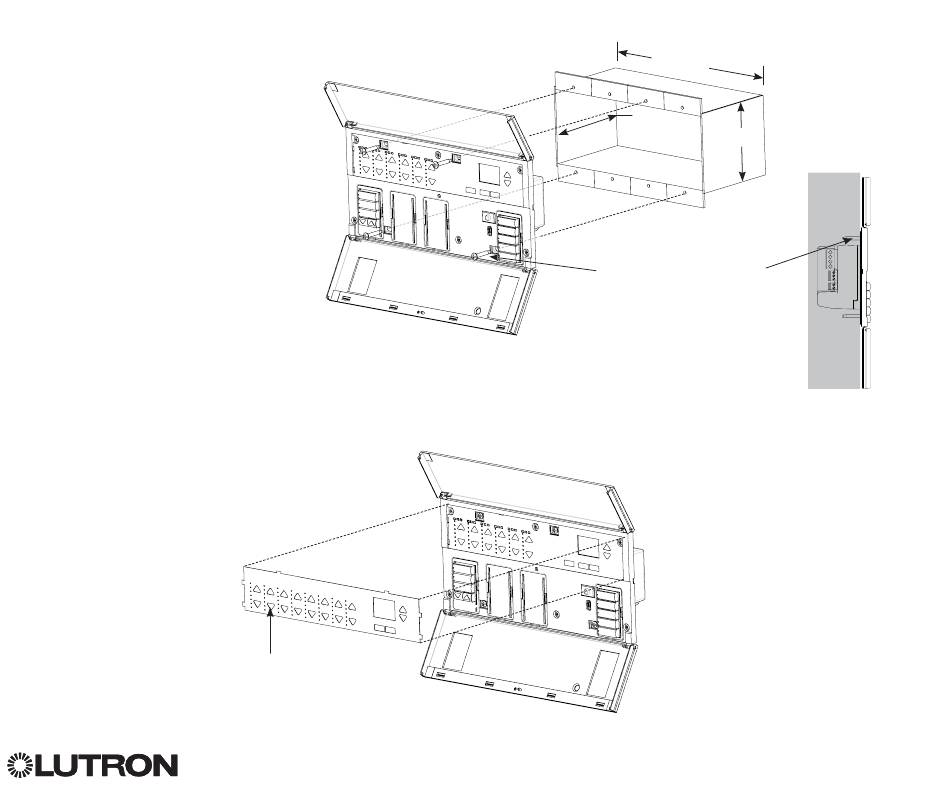

1. Bringen Sie die Steuerstelle wie
dargestellt mit den vier mitgelieferten
Schrauben in der Unterputzdose an.
Hinweis: Befolgen Sie beim Anschluss
der IEC PELV-Bus-Verkabelung
an der Netzleitung alle
geltenden Vorschriften für
elektrische Anlagen.
2. Überprüfen Sie die Installation:
• Schalten Sie den Strom wieder ein.
• Drücken Sie die obere Szenen-Taste.
Die LED leuchtet auf.
• Drücken Sie die Heller- und Dunkler-
Zonentasten. Achten Sie darauf, dass die
Steuerstelle alle angeschlossenen Lasten
dimmt.
3. Bringen Sie die Schutzauflage an der
Steuerstelle an.
®
Schutzauflage
(nach der Installation anbringen)
QS
®
200 mm
87 mm
Hinweis: Beim Anziehen der
Montageschrauben ist
darauf zu achten, dass
sich die schwenkbare
Abdeckung und
die Frontplatte wie
dargestellt
ganz öffnen.
Installations- und Betriebsanleitung für GRAFIK Eye
95 mm
Wand
QS 11
®
