Zonen-Setup (Fortsetzung)

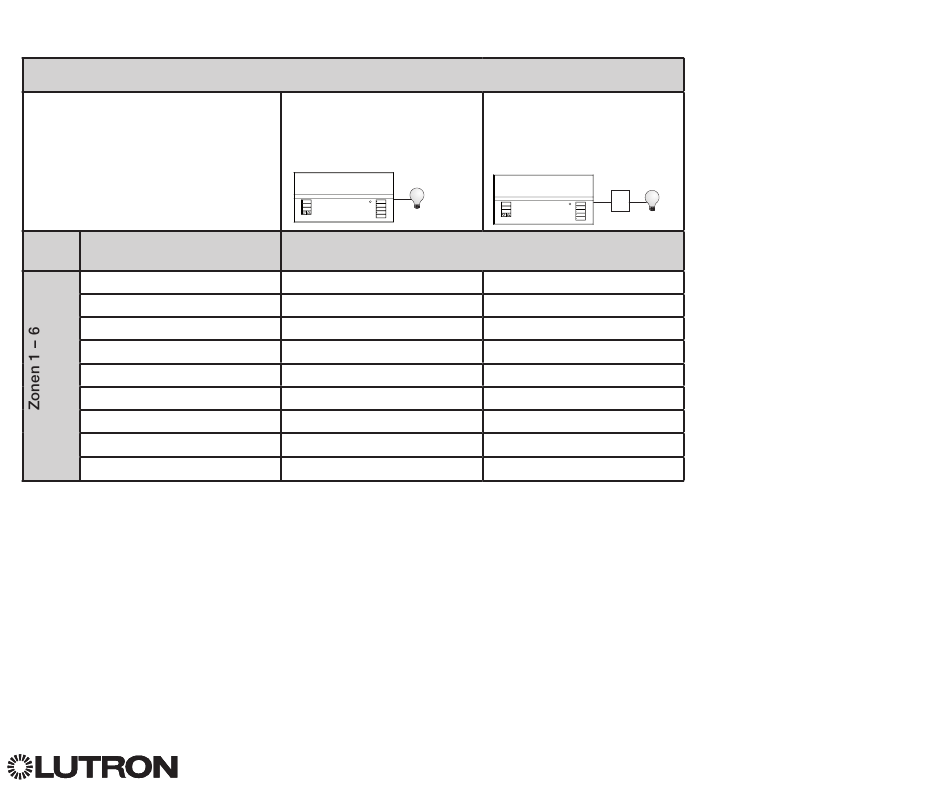

Einstellung der Lasttypen

Leuchten-Lasttyp
Glühlampe
MLV (magnetischer NV-Trafo)
ELV (elektronischer NV-Trafo)
Hi-lume /Eco-10
® ®
0-10 V
Nicht dimmbare Lichtlasten
Neon-/Kaltkatodenröhren
DMX
RGB/CMY DMX
®
Direktsteuerung
über GRAFIK Eye
®
QS-Steuerstelle
LUTRON
Diesen Lasttyp aus dem Menü an der GRAFIK Eye
QS-Steuerstelle auswählen:
Glühlampe
LUTRON
MLV
—
—
—
Nicht dimmbar
Neon, CC
—
—
Installations- und Betriebsanleitung für Steuerstelle GRAFIK Eye
Steuerung über
Dimmermodul oder
Interface
Dimmermodul
LUTRON
oder Interface
LUTRON
®
Dimmermodul
Dimmermodul
Dimmermodul
Leuchtstoffmodul
Leuchtstoffmodul
Nicht dimmbar
Neon, CC
DMX
RGB/CMY DMX
Hinweise zu Lasttypen
• Jede elektronische Niedervolt-
Beleuchtung, für die ein Interface
verwendet wird, muss für
Phasenabschnittssteuerung
ausgelegt sein. Vor Installation
einer elektronischen Niedervolt-
Lichtquelle ist anhand der
Herstellerangaben zu überprüfen,
ob der jeweilige Transformator
gedimmt werden kann. Beim
Dimmen muss zusammen mit der
Steuerstelle ein elektronisches
Niedervolt-Interface (z. B. NGRX-
ELVI) verwendet werden.
• Für alle DMX- oder RGB/CMY-
DMX-Beleuchtungen muss eine
externe DMX-Schnittstelle (z. B.
QSE-CI-DMX) zusammen mit der
Steuerstelle verwendet werden.
Auslegung der Zonen:
• Es müssen nicht alle Zonen
angeschlossen werden.
Angeschlossene Zonen müssen
jedoch eine Mindestlast von 40 W
haben.
• Maximallasten:
10 A pro Einheit
500 W pro Zone.
• Die maximale Gesamtlichtlast für
einen magnetischen NV-Trafo
beträgt 500 VA/400 W.
QS 18
®
