Lutron GRAFIK Eye QSGR-3PCE Installation Und Betriebsanleitung Seite 17

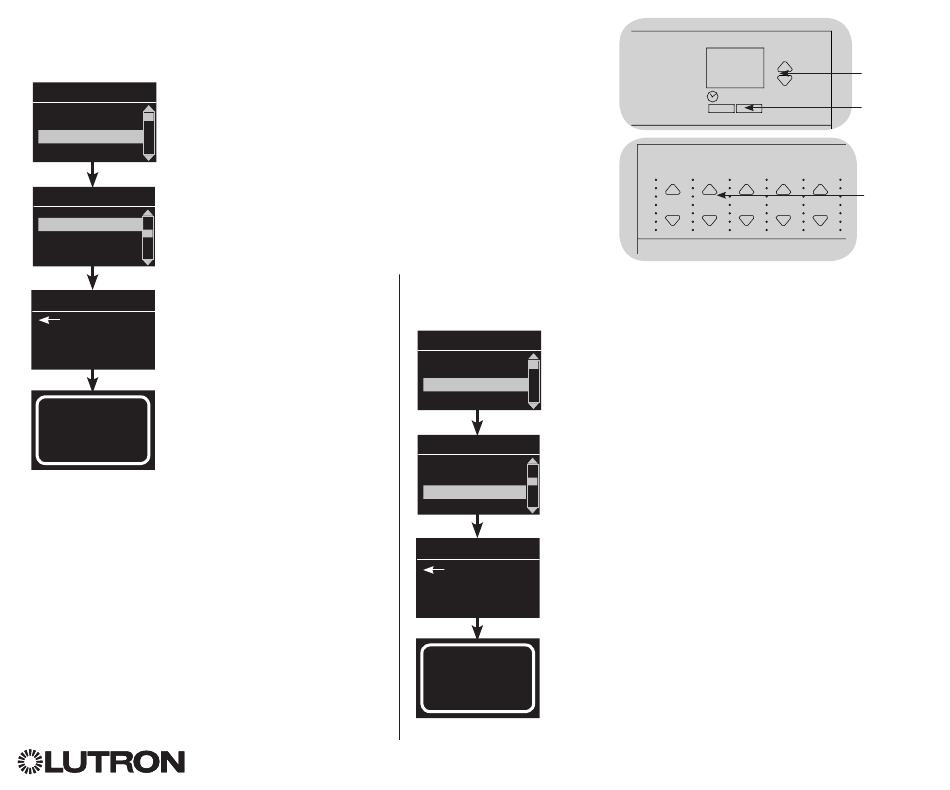

Zonen-Setup
Zuordnung der Lasttypen
Hauptmenü 1. Aktivieren Sie den
Programmiermodus.
CCI-Setup
2. Heben Sie mit Hilfe der
Zonen-Setup
Master-Tasten "Zonen-Setup"
hervor und drücken Sie zur
Bestätigung die OK-Taste.
Zonen-Setup 3. Heben Sie mit Hilfe der
Master-Tasten "Lasttyp"
Lasttyp
hervor. Drücken Sie zur
Nicht dimmbarer L...
Bestätigung die OK-Taste.
Siehe die Tabelle "Einstellung
der Lasttypen" auf der
nächsten Seite.
Lasttyp
4. Wählen Sie mit den Heller/
Zonen einstellen
Dunkler-Zonentasten den
Lasttyp für die betreffende
Zone aus. Siehe die Liste
auf der nächsten Seite für
unterstützte Lasttypen.
Drücken Sie zur Bestätigung
die OK-Taste.
Gespeichert
5. Auf dem Informationsdisplay
wird bestätigt, dass der
Lasttyp gespeichert worden
ist.
6. Verlassen Sie den
Programmiermodus.
®
1 2 3 4 5
Zuordnung von nicht dimmbaren Lasttypen
Für Zonen, die nicht dimmbaren Lasten zugeordnet sind, stehen drei
Konfigurationen zur Verfügung:
• LOFO: zuletzt ein, zuerst aus
Hauptmenü
• FOFO: zuerst ein, zuerst aus
CCI-Setup
• FOLO: zuerst ein, zuletzt aus
Zonen-Setup
Zonen-Setup
Lasttyp
Nicht dimmbarer ...
1. Aktivieren Sie den Programmiermodus.
2. Heben Sie mit Hilfe der Master-Tasten "Zonen-Setup"
Lasttyp
3. H eben Sie mit Hilfe der Master-Tasten "Nicht dimmbarer
Zonen einstellen
4. Wählen Sie mit den Heller/Dunkler-Zonentasten den
Gespeichert
5. Auf dem Informationsdisplay wird bestätigt, dass der
6. Verlassen Sie den Programmiermodus.
Installations- und Betriebsanleitung für Steuerstelle GRAFIK Eye
6
1 2 3
Bei Szenen, die sich aus dimmbaren und nicht
dimmbaren Lasttypen zusammensetzen, werden die
nicht dimmbaren Lasten in der Konfiguration "zuerst
ein/aus" vor den dimmbaren Lasten und in der
Konfiguration "zuletzt ein/aus" nach den dimmbaren
Lasten umgeschaltet.
hervor und drücken Sie zur Bestätigung die OK-Taste.
Lasttyp" hervor und drücken Sie zur Bestätigung die
OK-Taste. Siehe die Tabelle "Einstellung der Lasttypen"
auf der nächsten Seite.
nicht dimmbaren Lasttyp für die betreffende Zone
aus. (Zonen, die nicht als nicht dimmbare Zonen
programmiert sind, werden als "nicht veränderbar"
dargestellt.) Drücken Sie zur Bestätigung die OK-Taste.
Lasttyp gespeichert worden ist.
Master-
Tasten
OK
OK-Taste
Wählen Sie
mit den
4 5 6 Zonen-
Heller/
Dunkler-
Tasten den
Lasttyp
für die
betreffende
Zone aus.
QS 17
®
